二维扫描激光测振仪：模态测试、ODS分析与面振动扫描方案
典型型号: VSM1000LL10m-SCAN / VSM4000-EXT-SCAN 二维扫描配置
扫描模式: 二维扫描，自动或手动扫描可选
位移量程: 典型 ±20 mm 峰峰值
速度能力: 约 40 m/s @ 0.5 m
频率范围: DC-3 MHz；部分配置可扩展更高带宽
扫描角度: 50° × 50°
扫描点数: 1 到 1024 × 1024 点
扫描速度: 典型 30 点/秒；部分资料为 0.5-50 点/秒
激光波长: 1550 nm 测量激光，650 nm 指示激光
高温测试: 资料中给出 300-3000°C 高温表面振动测试能力，需按配置确认
二维扫描激光测振仪适合把一个面上的振动状态讲清楚。用户在图像上定义测量区域和网格，系统按测点逐点扫描，输出频谱、传递函数、ODS 动画和模态结果，比人工移动单点仪更适合成百上千测点的重复测试。
扫描角度50° × 50°
最大测点1024 × 1024
频率范围DC-3 MHz 典型配置
工作距离0.1-30 m 配置可选
产品基本参数
| 参数 | 内容 |
|---|---|
| 典型型号 | VSM1000LL10m-SCAN / VSM4000-EXT-SCAN 二维扫描配置 |
| 扫描模式 | 二维扫描，自动或手动扫描可选 |
| 位移量程 | 典型 ±20 mm 峰峰值 |
| 速度能力 | 约 40 m/s @ 0.5 m |
| 频率范围 | DC-3 MHz；部分配置可扩展更高带宽 |
| 扫描角度 | 50° × 50° |
| 扫描点数 | 1 到 1024 × 1024 点 |
| 扫描速度 | 典型 30 点/秒；部分资料为 0.5-50 点/秒 |
| 激光波长 | 1550 nm 测量激光，650 nm 指示激光 |
| 高温测试 | 资料中给出 300-3000°C 高温表面振动测试能力，需按配置确认 |
把“一个点”变成“一张振型图”
单点测振能得到某个位置的响应，但很多结构问题需要看整体分布：哪里是振型腹部，哪里相位反转，哪个频率下局部件参与更明显。二维扫描系统通过摄像、布点、自动聚焦和数据采集同步，把这些点组织成可视化结果。
系统构成
| 组成 | 作用 |
|---|---|
| 二维激光扫描头 | 输出目标表面位移/速度响应，完成扫描布点 |
| 摄像与遥测模块 | 观察被测物、获取距离和轮廓信息，辅助快速对焦 |
| 主控制器 | 控制激光、扫描、滤波、量程与通信 |
| 数据采集系统 | 记录时域和频域数据，支持触发、平均和同步采集 |
| 模态分析软件 | 生成频谱、FRF、ODS、模态振型、动画和报告素材 |
适用行业和对象

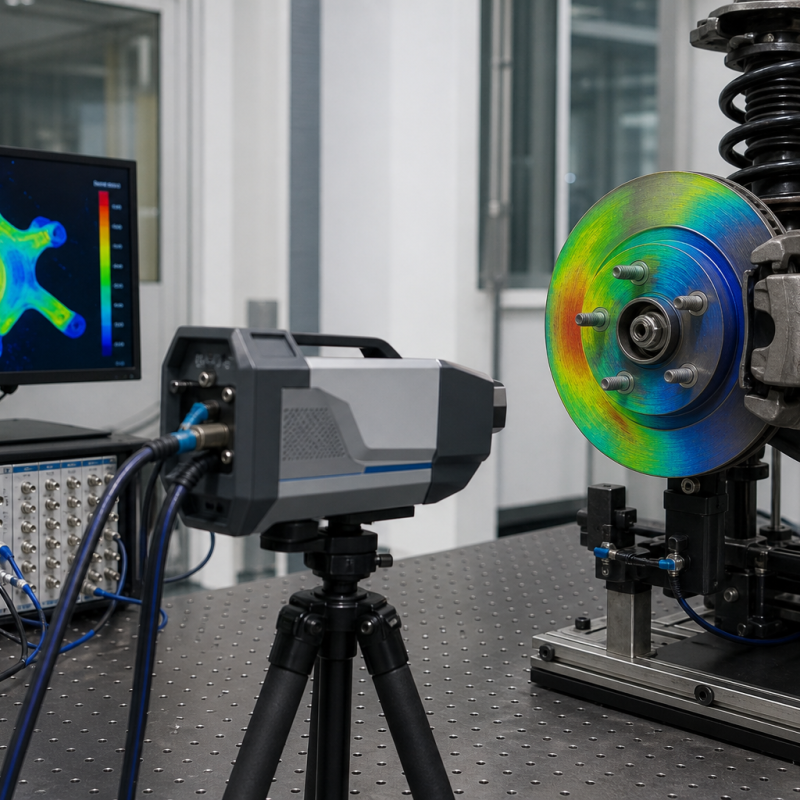

- 汽车制动盘、挡风玻璃、车身件、发动机部件的 NVH 与 ODS 测试。
- 航空发动机叶片、风扇、旋转机械和薄壁结构的模态分析。
- 复合材料、压电材料、柔性件、液体表面和大型结构的非接触振动测试。
- 高温表面或不适合贴传感器的测试对象。
选型不要只看扫描点数
扫描点数决定空间分辨率，但测试效率还取决于目标稳定性、激励方式、扫描速度、平均次数和每个测点的信号质量。实际选型时，更重要的是确认频率上限、工作距离、扫描尺寸、是否需要高温/防水/高带宽扩展，以及输出格式是否能进入用户现有模态软件。
升级路径
二维扫描系统在增加同类扫描头并配置三维对中、三维轮廓和三向数据处理后，可扩展到三维扫描测振方案。是否值得升级，要看用户是否需要 X/Y/Z 三个方向的全场响应。
获取选型建议
如需进一步选型，可通过 www.wmkjqd.com 联系无觅科技。建议同步提供被测对象、测量目标、工作距离、频率范围、测点数量、现场照片或结构图纸，我们可以据此判断适合单点、多点、二维扫描、三维扫描还是激光位移传感器方案。
- 产品咨询：确认单点、多点、二维扫描或三维扫描配置。
- 应用咨询：确认激励方式、数据采集、模态分析与结果呈现。
- 资料建议：提供样件照片、结构尺寸、测试目标和现场限制条件。
