单点激光测振仪选型：非接触位移速度测量与高频振动测试方案
典型型号: VSM1000 系列单点激光测振仪
测量原理: 自混合干涉式非接触振动测量
频率范围: DC-100 kHz；扩展配置可到 3 MHz
工作距离: 标准 0.1-5 m；长距离配置可选 10 m、20 m
最大可测振动: 低频段理论 43 mm，实用约 10 mm；高频段约 4 µm
最大速度: 低频段 >2 m/s；高频扩展配置可到 40 m/s
噪声等效位移: 约 0.04 nm/√Hz @ 0.5 m
输出: 位移/速度模拟输出，光信号强度监视输出
光学头尺寸: 约 50 mm × 70 mm × 105 mm
适用表面: 未抛光金属、塑料、橡胶、纸张、纤维等漫反射表面
当被测件很轻、很薄、温度很高，或者不允许贴加速度计时，单点激光测振仪通常是最直接的入口。它把光学头对准目标表面，即可输出位移或速度信号，适合先把关键测点测准，再决定是否扩展到扫描或多点系统。
工作距离0.1-5 m 标准，可选 10/20 m
频率范围DC-100 kHz，可选至 3 MHz
测量对象粗糙、散射或背反射表面
输出信号模拟位移/速度，BNC 输出
产品基本参数
| 参数 | 内容 |
|---|---|
| 典型型号 | VSM1000 系列单点激光测振仪 |
| 测量原理 | 自混合干涉式非接触振动测量 |
| 频率范围 | DC-100 kHz；扩展配置可到 3 MHz |
| 工作距离 | 标准 0.1-5 m；长距离配置可选 10 m、20 m |
| 最大可测振动 | 低频段理论 43 mm，实用约 10 mm；高频段约 4 µm |
| 最大速度 | 低频段 >2 m/s；高频扩展配置可到 40 m/s |
| 噪声等效位移 | 约 0.04 nm/√Hz @ 0.5 m |
| 输出 | 位移/速度模拟输出，光信号强度监视输出 |
| 光学头尺寸 | 约 50 mm × 70 mm × 105 mm |
| 适用表面 | 未抛光金属、塑料、橡胶、纸张、纤维等漫反射表面 |
适合先把一个测点测准的场景
单点方案的价值不在于一次覆盖大量测点，而在于快速确认一个关键位置的位移、速度、频谱或时域响应。对压电陶瓷、扬声器、微小结构、振动台试验件、旋转部件局部位置等对象，单点测量可以减少附加质量影响，避免接触式传感器改变原结构响应。
产品定位：小光学头、远程控制、位移速度直出

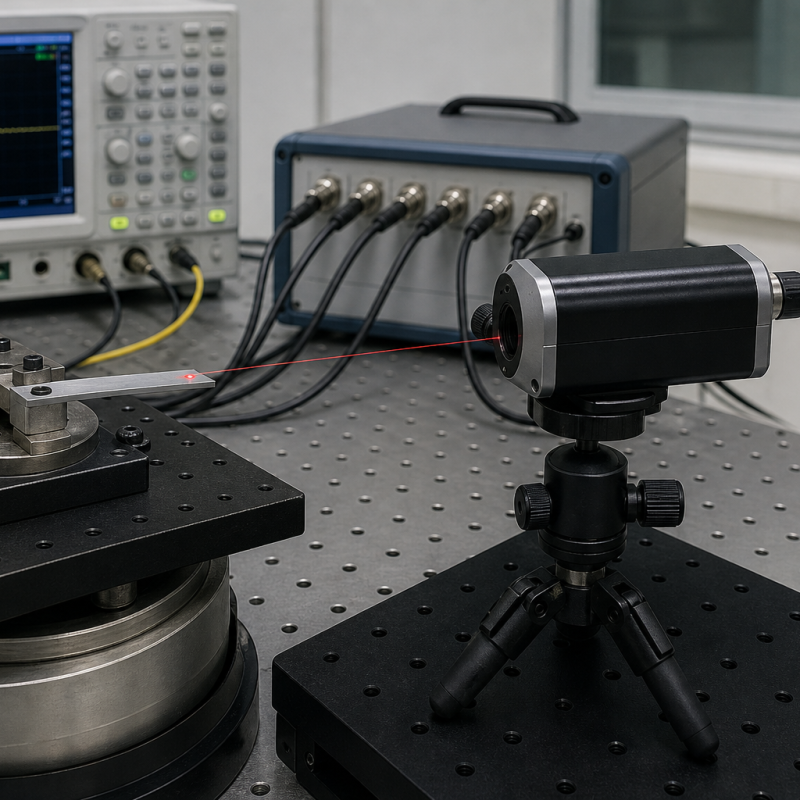

基于自混合干涉原理的单点激光测振仪，光学头结构相对紧凑，可通过自动对焦和散斑跟踪提高对漫反射表面的适应性。系统可把目标表面法向振动转换为模拟信号，接入示波器、FFT 分析仪或数据采集系统，用于频域分析、时域记录和后续模态判断。
| 选型项 | 建议关注点 |
|---|---|
| 测量量 | 确认需要位移、速度，还是后续通过积分/微分得到加速度 |
| 频率上限 | 普通结构振动通常关注 DC-100 kHz；超声、压电或高速结构需考虑 MHz 级扩展 |
| 工作距离 | 实验室近距离可用标准配置；高温、旋转或防护隔离场景要预留长距离 |
| 目标表面 | 多数漫反射表面可直接测量，弱反射表面需现场验证信号质量 |
| 数据采集 | 确认通道数、采样率、触发方式和分析软件是否满足报告输出 |
无觅科技可以怎么配套
- 根据被测件尺寸、振动幅值和频率范围选择标准型或高频扩展型。
- 为振动台、冲击台、声学实验、压电陶瓷和轻薄件测试配置数据采集与分析软件。
- 需要高温窗口、长距离测量或防护结构时，先判断光路、工作距离和目标表面状态。
- 可把单点测试结果作为二维扫描或三维扫描方案的前期验证数据。
获取选型建议
如需进一步选型，可通过 www.wmkjqd.com 联系无觅科技。建议同步提供被测对象、测量目标、工作距离、频率范围、测点数量、现场照片或结构图纸，我们可以据此判断适合单点、多点、二维扫描、三维扫描还是激光位移传感器方案。
- 产品咨询：确认单点、多点、二维扫描或三维扫描配置。
- 应用咨询：确认激励方式、数据采集、模态分析与结果呈现。
- 资料建议：提供样件照片、结构尺寸、测试目标和现场限制条件。
