产品型号：MR-H3B
产品定位：MR-H3B采用φ49.22 mm环试样与12.32×19.05 mm块试样组成线接触/窄面接触摩擦副，在5—4000 r/min宽速域和最高3000 N载荷下评价润滑油脂、汽车齿轮油抗擦伤、固体润滑材料及材料磨损。伺服电机经蜗轮蜗杆、丝杠和弹簧施力，杠杆放大后向块试样加载，负荷传感器反馈闭环保持。它与站内H3A、H5B属于同系列但不是同型号，发布时应明确各自的转速、载荷和系统配置。
用途、试验对象与方法边界
用于润滑油和润滑脂的润滑性能评价，尤其适合中高档汽车齿轮油抗擦伤研究，也可用于固体润滑材料及金属、非金属材料的磨损试验。试验执行单元为环块摩擦副，试验力闭环加载并同步记录力、转速、温度与摩擦系数。
与相邻机型的边界：H3B采用5～4000 r/min宽范围伺服调速和嵌入式触控；现有H3A页面为100～2000 r/min，H5B为另一类梯姆肯环块系统。三者应保留独立型号页并设置对比链接。
适合组织的试验任务
- 齿轮油抗擦伤研究
- 润滑油脂性能评价
- 固体润滑材料筛选
- 金属/非金属环块磨损
典型场景与技术回答
汽车齿轮油抗擦伤试验怎样安排载荷和转速？
先按目标方法固定环块材料、粗糙度、油量、起始温度和转速，再采用规定的分级载荷与保持时间。每一级记录摩擦力、温度和表面线速度，设置擦伤或温升停机阈值。试后检查环块表面，不能仅凭摩擦系数瞬时上升判定承载级别。
固体润滑涂层适合用环块结构比较吗？
适合研究涂层磨合、稳定摩擦、剥落和基体暴露。需要固定涂层厚度、基体硬度、块安装方向和环境；报告中将曲线阶段与涂层表面和磨屑证据对应。若涂层很薄，载荷分级应避免起始阶段直接压穿。
4000 r/min高速试验最先要确认什么？
先计算环表面线速度并核对试样强度、夹紧、防护和动平衡；再确认润滑介质不会大量甩失、温度传感器响应足够、报警停机可靠。主轴空载振动和环试样径向跳动应在高速试验前单独验证。
H3B与已有H3A、H5B页面怎样避免内容重复？
H3B页面聚焦5—4000 r/min、3000 N、环块几何和触摸测控；H3A、H5B分别保留其实际参数和方法定位。三页建立型号对比表与双向链接，不复制同一段导语，也不把不同型号的参数混合成系列通用参数。
非标试样或扩展工况怎样确认？
无觅科技在环块试验方案确认时，会重点核对环块图纸、材料和热处理、目标线速度、载荷级次、润滑供给、测温位置及擦伤判据。若客户执行企业方法或需要与现有H3A/H5B数据衔接，可先提供一份历史报告样例，用于确认字段、计算和重复性验收条件。
系统组成与信号链
| 子系统 | 结构与作用 | 需要控制或记录的数据 |
|---|---|---|
| 环块摩擦副 | 环试样安装在主轴上旋转，块试样固定在上方试样座中并接受向下载荷。 | 接触几何、环线速度、试样温度 |
| 伺服加载 | 伺服电机驱动蜗杆蜗轮、丝杠螺母压缩弹簧，杠杆将弹簧力放大并传给块试样。 | 试验力、保持误差、加载速率 |
| 摩擦力测量 | 块试样座受到切向力，摩擦力传感器记录0—300 N信号。 | 摩擦力、摩擦系数、异常峰值 |
| 主轴与调速 | 驱动系统在5—4000 r/min范围内调速，转数与时间可作为试验终止条件。 | 转速、转数、时间 |

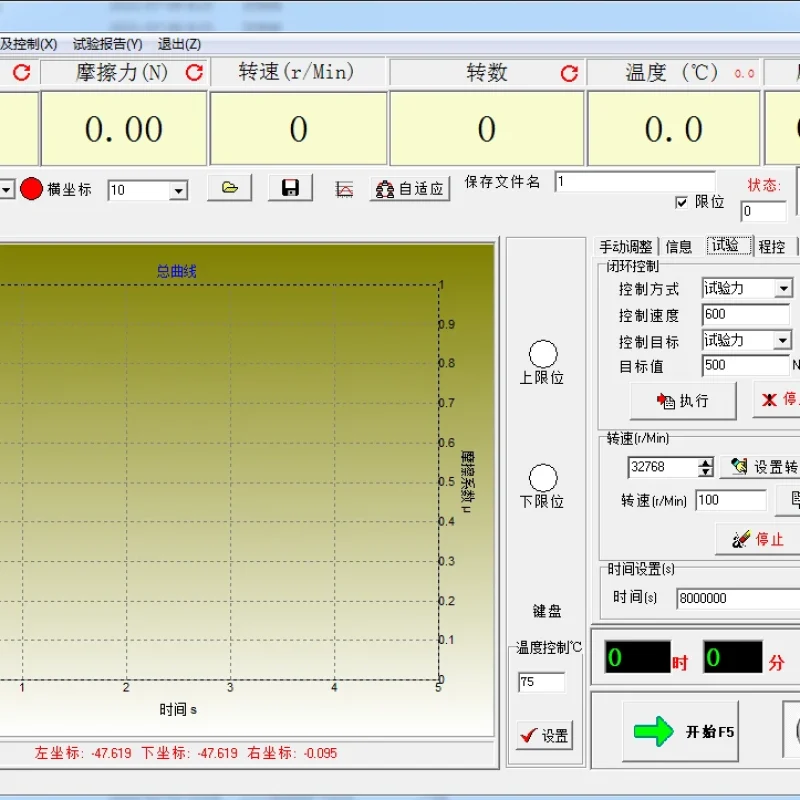

| 工业触摸测控 | 一体机同步显示载荷、摩擦力、转速、转数、温度和摩擦系数，统计最大/最小/平均值并保存数据。 | 多参数曲线、报警、文本/表格报告 |
工作原理与关键结构
旋转环与固定块构成可控接触
环试样随主轴旋转，块试样置于上方试样座。φ49.22 mm环的表面线速度由实际转速换算，块的安装方向、圆角和接触宽度影响初始接触压力。试验前应检查环的径向跳动和块座对中，并通过接触印迹确认不是边缘载荷。
蜗轮丝杠、弹簧与杠杆组成加载链
伺服电机经减速和丝杠螺母压缩弹簧，弹簧力再通过杠杆向块试样施加。弹簧用于缓冲接触冲击，杠杆用于力的传递和放大，负荷传感器用于闭环反馈。刀口/支点、丝杠间隙、弹簧状态和导向摩擦都会影响加载重复性。
宽转速范围对应不同失效机制
低速更容易形成边界润滑和粘着，高速会提高滑动速度、摩擦热和油液甩失风险。5—4000 r/min能力不意味着同一油盒和供油方式适合全部转速。方案需规定油量、供油方式、温度测点和安全防护，并把转速换算为环表面线速度。
摩擦力与试验力同步才能解释系数
摩擦系数由摩擦力与法向试验力计算。加载过程、试样磨合和擦伤前后，两个信号都可能变化。系统应保留同一时间基准下的载荷、摩擦力、温度和转速曲线；只导出摩擦系数会隐藏载荷波动或传感器饱和。
测控系统承担事件记录而非代替判定
工业触摸一体机可计算最大、最小和平均值，设置摩擦力、温度、时间或转数报警，并导出文本或电子表格。擦伤、转移膜和材料失效仍需结合试样表面、磨痕尺寸和方法判据确认。以太网接口便于数据转移，但实验室还需建立文件命名和原始数据归档规则。
试样、摩擦副与方法控制
- 环试样尺寸φ49.22×13.06 mm、块试样12.32×19.05 mm应逐件确认并记录公差
- 固定环和块的材料、热处理、表面粗糙度及加工纹理方向
- 环试样安装后检查径向跳动，块试样确认方向和接触印迹
- 油/脂用量、供给方式、起始温度和预润滑时间在同组内保持一致
- 试后磨痕、擦伤区、转移膜与曲线事件采用同一试样编号关联
主要技术参数
| 最大试验力 | 3 kN |
|---|---|
| 试验力示值相对误差 | ±1% |
| 最大摩擦力 | 300 N |
| 摩擦力示值相对误差 | ±3% |
| 主轴无级调速 | 5～4000 r/min |
| 主轴转速误差 | ±5 r/min |
| 转数显示/控制 | 0～9999999 |
| 时间显示/控制 | 1～9999 s（min） |
| 标准试环尺寸 | Φ49.22 × 13.06 mm |
| 标准试块尺寸 | 12.32 × 19.05 mm |
| 外形尺寸 | 710 × 840 × 1690 mm |
参数依据现有技术方案整理。执行标准的版本、非标试样尺寸、附件接口、量程组合和最终验收指标，应在技术协议中逐项确认。
建议的试验实施顺序
- 定义环块体系：确认试环/试块材质、尺寸、粗糙度与润滑介质。
- 设置加载与速度：编制试验力、转速、温度、时间/转数程序及停机条件。
- 采集多参数曲线：同步记录力、转速、温度和摩擦系数，标记加载与异常节点。
- 检查表面证据：将曲线与擦伤、磨痕、质量/尺寸变化和照片关联。
标准、方法与数据输出
- 环块试验方法、试样材质及评价指标按目标油品/材料方法和技术协议确认
可记录或计算的数据：试验力、摩擦力、转速、转数、温度、摩擦系数及多参数时间曲线。
标准给出的试样、程序和判定要求优先于设备通用功能。软件计算值应保留原始力、转速、温度、时间或转数数据作为追溯依据。
系统配置
- 试验机主机
- 工业触摸一体机
- 试验力与摩擦力校验架
- 环块试样与专用夹具
- 加热、工具及技术文件
到货验收与周期核查要点
- 在常用载荷和接近3000 N处核对试验力示值、加载/卸载和保持
- 用标准摩擦力装置核查0—300 N量程及零点回归
- 验证低速、常用转速和接近4000 r/min点的转速精度与稳定性
- 核对转数、时间、温度和摩擦力超限报警及停机
- 检查多参数曲线时间同步、最大/最小/平均值计算和原始数据导出
- 以基准环块和润滑介质完成重复试验并检查磨痕与曲线一致性
方法边界补充问答
MR-H3B主要面向哪些测试？
重点是环块摩擦条件下的润滑油脂、齿轮油抗擦伤和材料磨损评价。
H3B与官网现有H3A是同一产品吗？
不是同一型号。资料显示二者在主轴转速范围和驱动/测控配置上存在差异，应建立独立页面并做型号对比。
环块试样需要控制哪些状态？
材质、热处理、尺寸、表面粗糙度、清洗、安装方向和使用次数都应记录。
如何判断一次试验是否可比？
除设定参数外，还要核对加载稳定性、温度、转速、摩擦曲线、试样批次与表面状态。
配套技术文章
- MR-H3B环块摩擦副、杠杆加载与宽速域控制结构
- 汽车齿轮油抗擦伤环块试验的工况设计
- 试验力、摩擦力、温度和摩擦系数曲线的同步分析
- 环块试样、伺服驱动和测控系统的维护与核查
- MR-H3B、MR-H3A与MR-H5B的结构和试验能力差异
方案确认需要准备的资料
建议整理试样图纸和材料状态、接触形式、目标载荷与速度、温度和润滑条件、采用的标准版本、判定指标、原始数据格式及验收样。无觅科技会据此核对主机能力、夹具接口、传感器有效区间、软件字段和保护条件，减少设备到场后再次修改方法的风险。
