产品型号：MM-P2
产品定位：MM-P2的核心不是单一销盘或四球方法，而是通过上下试样轴、偏心运动机构和力矩测量系统，在一台主机上组织滑动、滚动、滚滑复合及间歇接触工况。最大试验力为2000 N，适合中低载荷下的材料磨损与摩擦系数研究；需要10 kN以上载荷或轴承PV极限评价时，应转向端面或径向加载专用机型。
用途、试验对象与方法边界
面向金属、尼龙、工程塑料等材料的多工况耐磨评价。设备可组织滑动摩擦、滚动摩擦、滚滑复合摩擦和间歇接触摩擦，并支持干摩擦、湿摩擦及磨料磨损等试验条件。
与相邻机型的边界：与MM-U10A相比，MM-P2更强调多种运动形式而非高载荷端面摩擦；与MM-W1B相比，其转速档位固定、摩擦副扩展范围更聚焦。
适合组织的试验任务
- 材料配方耐磨对比
- 干湿摩擦条件筛选
- 滚动/滑动复合工况研究
- 液体润滑剂摩擦系数扩展测试
典型场景与技术回答
场景一：比较尼龙材料在干摩擦和油润滑条件下的耐磨差异，应该怎样安排？
使用同一批试样、相同摩擦副、相同载荷和转速，先完成基准工况，再只改变润滑状态。除摩擦系数曲线外，还应记录试样质量或尺寸变化以及表面磨痕。若试验温升明显，应把环境温度和稳定时间纳入记录，否则干湿条件的温度差会干扰材料比较。
场景二：要研究滚动中夹带滑动的接触状态，MM-P2能否实现？
可以利用上下试样轴的转速差形成滚滑复合条件，并根据夹具结构叠加往复或摆动。试验方案应明确上下轴实际转速、速度比、接触半径和转数，避免只写“滚滑试验”而无法复现。
场景三：希望直接得到液体润滑剂摩擦系数，是否只需要标准配置？
资料说明增加专用附件后可以用于液体润滑剂摩擦系数测定。需要在技术协议中确认摩擦副、油盒、温控、有效半径和计算公式，并核对SH/T 0190对应的方法配置。
场景四：材料需要5 kN以上载荷，能否通过改砝码或弹簧扩展？
不建议。MM-P2最大试验力为2000 N，超过额定范围会影响传感器、加载机构和整机安全。高载荷端面摩擦可考虑MM-U10A，20 kN轴承PV径向加载可考虑MPV-20C。
非标试样或扩展工况怎样确认？
需要增加液体润滑附件、特殊摩擦副或非标试样时，可把上下试样图纸、有效接触半径、目标运动形式、载荷与转数发给无觅科技。技术人员会核对主轴接口、偏心运动空间、力矩换算和安全边界，再把夹具、软件参数与验收样一并写入技术协议。
系统组成与信号链
| 子系统 | 结构与作用 | 需要控制或记录的数据 |
|---|---|---|
| 主轴与运动系统 | 双速电机经三角带和齿轮组分别驱动上下试样轴；偏心轮机构叠加水平往复和上下摆动。 | 上下轴转速、往复位移、摆动量 |
| 试验力施加系统 | 通过压缩弹簧产生试验力，使用调节螺母改变弹簧压缩量，力值由传感器测量。 | 试验力及稳定状态 |
| 摩擦力矩测量系统 | 下试样产生的摩擦力矩经内齿轮与摆架形成偏转，位移传感器测量偏转量并换算力矩。 | 摩擦力矩、摩擦系数 |
| 电气与数据系统 | 采集试验力、摩擦力矩和下试样轴转数，控制双速电机运行、报警与停车。 | 时间曲线、转数、结果报表 |
工作原理与关键结构
上下试样轴与复合运动链
下试样轴设200 r/min和400 r/min两档，上试样轴设180 r/min和360 r/min两档。双速电动机除了驱动两根试样轴，还通过蜗杆蜗轮或锥齿轮带动偏心轮轴。偏心轮使上试样轴产生最大±4 mm的水平往复移动和5 mm的上下摆动，因此可以把纯滑动、滚动以及滚滑复合运动放在同一台设备上实现。
弹簧加载与力值测量
试验力由弹簧压缩获得，操作人员通过螺母改变压缩量。负荷传感器测量实际试验力并在计算机上显示。该结构适合稳定的中低载荷试验，但试验前应检查弹簧、传感器零点和加载机构是否存在回程间隙。
力矩传递与摩擦系数计算
摩擦力矩等于摩擦力与有效半径的乘积。设备利用内齿轮使摆架产生偏转，再由位移传感器测量偏转量。使用不同摩擦副时，有效半径和几何换算关系可能变化，软件中的摩擦系数公式必须与实际夹具一致，不能只读取屏幕数值而忽略摩擦副参数。
测控、报警与报告

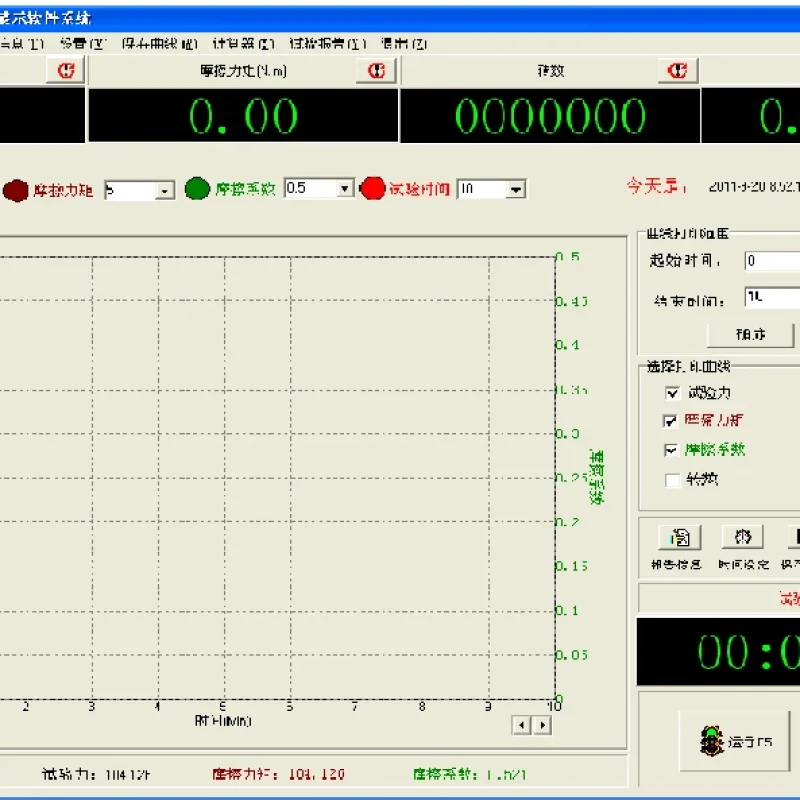

接近开关测量下试样轴转数，电气系统同时采集试验力和摩擦力矩，并控制高速、低速、停止和报警停车。计算机可显示时间-摩擦力矩或时间-摩擦系数曲线，保存数据并形成试验报告。建议报告中同时保留原始曲线、试样照片、磨损量和试验条件。
试样、摩擦副与方法控制
- 记录上下试样材质、热处理、尺寸和表面粗糙度
- 确认摩擦副的有效半径并与软件计算参数一致
- 干摩擦、湿摩擦和磨料磨损使用独立清洗与装样流程
- 重复试验采用相同装夹方向和预磨合条件
主要技术参数
| 最大试验力 | 2000 N |
|---|---|
| 试验力示值相对误差 | ±2% |
| 最大摩擦力矩 | 15 N·m |
| 摩擦力矩示值相对误差 | ±3% |
| 下试样轴转速 | 200 / 400 r/min，两档 |
| 上试样轴转速 | 180 / 360 r/min，两档 |
| 转速误差 | ±10 r/min |
| 轴向最大往复移动距离 | ±4 mm |
| 上试样轴上下最大摆动量 | 5 mm |
| 下试样轴转数设置 | 1～999999 |
| 时间控制设置 | 1～9999（时间单位按试验程序设定） |
参数依据现有技术方案整理。执行标准的版本、非标试样尺寸、附件接口、量程组合和最终验收指标，应在技术协议中逐项确认。
建议的试验实施顺序
- 定义摩擦模式：先确定滑动、滚动、复合或间歇接触，以及干、湿或磨料环境。
- 装夹与设定：安装匹配的试样/摩擦副，设置载荷、转速、转数或时间。
- 同步采集：测量试验力、摩擦力矩和转数，实时生成过程曲线。
- 形成结论：结合质量、尺寸或表面变化，对照曲线输出试验报告。
标准、方法与数据输出
- GB 3960-83 塑料滑动摩擦磨损试验方法
- GB/T 12444.1-90 金属磨损试验方法（MM型磨损试验）
- SH/T 0190-92 液体润滑剂摩擦系数测定法（MM-200法）
可记录或计算的数据：试验力、摩擦力矩、摩擦系数、转数及时间曲线，可记录、打印并形成试验结果。
标准给出的试样、程序和判定要求优先于设备通用功能。软件计算值应保留原始力、转速、温度、时间或转数数据作为追溯依据。
系统配置
- 试验机主机
- 电气测控箱
- 计算机与测控软件
- 试验附件及工具
- 使用说明书、合格证明书和装箱单
到货验收与周期核查要点
- 在200 N、1000 N和接近满量程点核对试验力示值
- 使用力矩校验装置核对摩擦力矩零点与示值
- 分别验证四档上下轴转速和转数控制
- 检查±4 mm往复与5 mm摆动机构是否平稳、无干涉
- 用基准材料连续完成不少于3次重复性试验
- 验证报警停车、数据保存和报告导出
方法边界补充问答
MM-P2适合测试哪些材料？
适合金属、尼龙、工程塑料等可加工成相应试样的材料，最终需按试样尺寸、载荷和摩擦副确认。
能否直接测摩擦系数？
系统可根据摩擦力矩/摩擦力与几何参数计算并显示摩擦系数；具体计算模型需与所用摩擦副一致。
可否做润滑条件试验？
可以组织湿摩擦；液体润滑剂摩擦系数测试通常需要确认专用附件和对应方法。
选型时最容易遗漏什么？
最容易遗漏的是摩擦运动形式、试样尺寸、润滑方式和希望输出的结果。仅比较最大载荷不足以完成选型。
配套技术文章
- MM-P2多运动形式摩擦磨损试验的工况配置与选型边界
- MM-P2摩擦力矩测量链及摩擦系数数据处理方法
- 工程塑料干摩擦与液体润滑对比试验的变量控制
- MM-P2加载、转速与力矩系统的校验和重复性控制
- MM-P2、MM-U10A与MM-W1B的试验方法和设备结构差异
方案确认需要准备的资料
建议整理试样图纸和材料状态、接触形式、目标载荷与速度、温度和润滑条件、采用的标准版本、判定指标、原始数据格式及验收样。无觅科技会据此核对主机能力、夹具接口、传感器有效区间、软件字段和保护条件，减少设备到场后再次修改方法的风险。
