产品概述

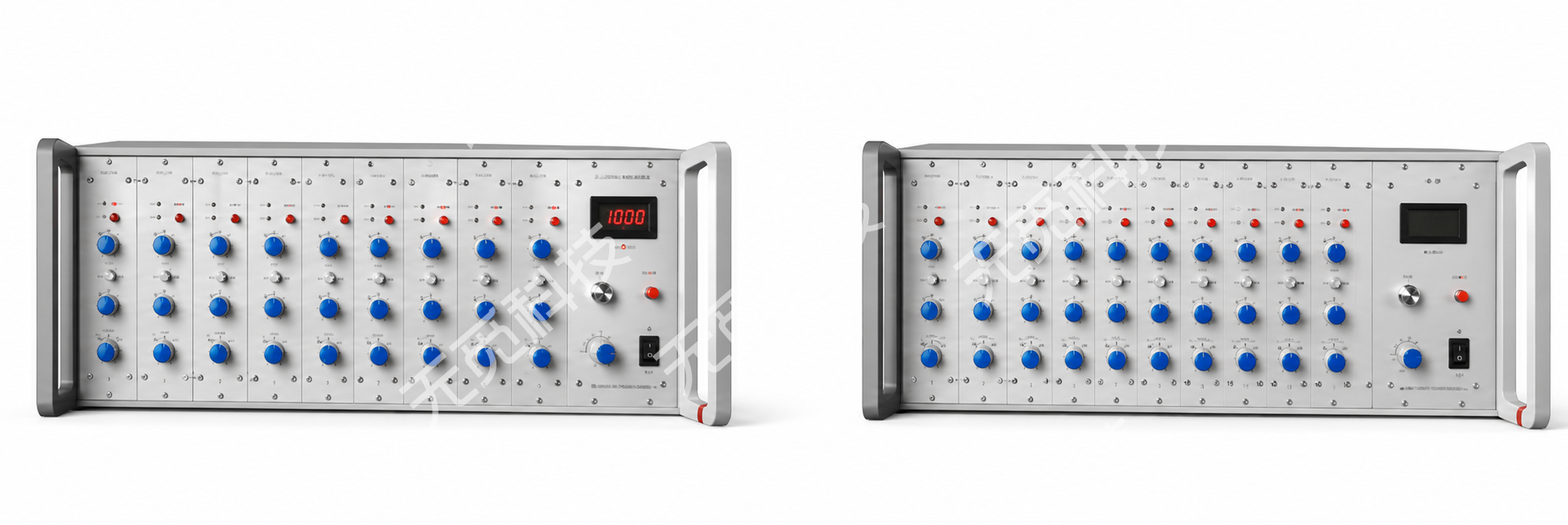

WMDC-A 是面向常规结构试验、材料试验与工程测试的通用型动态电阻应变仪。设备提供2、4、6、8通道配置，可配接60～1000Ω电阻应变片，在0～±50000με测量范围内完成动态应变信号调理与模拟输出。
该型号采用分通道调节设计，兼顾桥路平衡、增益选择、校准与滤波设置，适合实验室教学、构件加载、机械部件测试及现场动态应变测量。实际通道数、桥盒与附件按项目配置确认。
2 / 4 / 6 / 8通道0～±50000μεDC～100kHz信噪比＞50dB
核心特点
- 通道配置灵活：支持2、4、6、8通道组合，便于按试验规模选型。
- 应变测量范围：0～±50000με，适合常规构件与材料动态应变测试。
- 桥路适配范围：支持60～1000Ω桥路电阻，可配专用桥盒使用。
- 频率响应：DC～100kHz，并提供10Hz、100Hz、1kHz、10kHz及全通滤波档位。
- 分通道操作：平衡、增益与校准按通道设置，便于多测点独立调整。
技术参数
| 参数名称 | 参数内容 |
|---|---|
| 产品名称 | 通用型动态电阻应变仪 |
| 产品型号 | WMDC-A |
| 通道数 | 2、4、6、8通道 |
| 桥路电阻 | 60～1000Ω |
| 测量范围（2V桥压） | 0～±50000με |
| 平衡方式及范围 | 自动平衡，约±5000με |
| 灵敏度（2V桥压） | 500mV/100με |
| 增益档位 | 0 / 2 / 5 / 10 / 50 ×（100） |
| 非线性 | ＜0.1%F.S |
| 零点稳定度 | ≤1μV/℃；≤0.5%F.S/4小时 |
| 灵敏度稳定度 | ≤±0.01%F.S/℃；≤±0.1%F.S/4小时 |
| 校准值 | 200 / 500 / 1000με |
| 桥压 | 2 / 4 / 6 / 10V |
| 频率响应 | DC～100kHz |
| 低通滤波 | 10Hz / 100Hz / 1kHz / 10kHz / F（全通） |
| 信噪比 | ＞50dB |
| 模拟输出 | ±10V / 5mA |
| 连接方式 | 输入：专用航空插座配专用桥盒；输出：BNC |
| 工作温度 | −10℃～+45℃ |
| 供电电源 | AC220V，50Hz |
| 外形尺寸（W×H×D） | 420×375×185mm |
| 重量 | 约9kg（8通道配置） |
典型配置
| 配置项目 | 配置说明 |
|---|---|
| 主机 | WMDC-A 动态电阻应变仪1台，通道数按选型确定 |
| 桥路附件 | 专用桥盒及输入连接线，数量按测点配置 |
| 输出附件 | BNC输出线，数量按采集系统接口确认 |
| 随机资料 | 使用说明、装箱清单、合格文件 |
适用场景
- 梁、板、柱、桁架等结构模型的动态应变测量。
- 金属、复合材料与机械部件的载荷—应变试验。
- 高校材料力学、结构力学与实验应力分析教学。
- 振动、冲击及周期载荷条件下的模拟应变信号调理。
选型问答
WMDC-A 应如何选择通道数？
先统计同一试验中需要同步观察的测点数量，再预留校准点或备用通道。2、4通道适合单构件与教学试验，6、8通道更适合多截面或多方向测量。
桥路电阻和组桥附件需要提前确认吗？
需要。选型时应提供应变片阻值、组桥方式、导线长度和现场接线条件，以便确认桥盒、连接线与桥压档位。
DC～100kHz 表示什么？
该参数表示仪器的模拟频率响应范围。最终系统可用带宽还受应变片、接线、滤波设置及后级采集设备影响，应按完整测量链路确认。
采购与项目服务
山东地区客户如需了解 WMDC-A，可联系无觅科技进行测点规划、桥路与通道配置、报价沟通、供货安排、安装培训及售后衔接。全国项目如需技术确认，可提供试验对象、应变片规格、目标频率、测点数量和后级采集接口。
选型提醒：本页参数用于官网产品介绍和初步选型，不替代正式技术协议。产品外观、通道组合、桥盒、连接线及随机附件以项目确认后的配置单和技术文件为准。
