产品型号：MPV-20C
产品定位：MPV-20C面向滑动轴承材料与轴套结构的极限PV、摩擦、温升和磨损评价。内试样随主轴旋转，外试样在固定环中承受最高20000 N径向载荷，可组织无润滑或滴油润滑试验，并研究配合间隙的影响。资料对应GB/T 7948-1987方法框架；项目执行时仍需核对采用的标准版本、试样图纸和判定程序。该机不是端面材料试片平台，也不用于四球极压指标。
用途、试验对象与方法边界
采用滑动摩擦形式，在滴油润滑或无润滑状态下评定塑料、粉末冶金及合金轴承材料的摩擦磨损性能。系统可改变负荷、速度、时间、配偶材料、粗糙度与硬度，并测定温升、摩擦系数、磨损量和轴承PV值。
与相邻机型的边界：相比MM-U10A，MPV-20C最大载荷为20 kN，并以轴承PV值、配合间隙和径向内外环试样为核心；两者应分别承接不同搜索意图。
适合组织的试验任务
- 塑料轴承极限PV试验
- 轴承材料配方筛选
- 无润滑/滴油工况对比
- 配合间隙与温升研究
典型场景与技术回答
按照塑料轴承极限PV方法试验，设备条件之外还要固定什么？
必须固定内外试样尺寸与材料、配合间隙、载荷分级、转速、润滑状态、环境温度、测温位置和失效判据。P与V不能只按设备显示相乘，应按标准规定的投影面积和滑动速度公式计算。使用GB/T 7948时，要在试验方案中标明版本并核对当前适用性。
同一种轴承材料需要比较多组配合间隙，怎样避免装夹差异？
内试样应使用同一锥面定位和锁紧程序，外试样内径分组加工并逐件实测。试验前测量内外径、圆度和温度，按实际间隙分组；安装后核对主轴跳动和空载扭矩。间隙变化会同时影响油膜、接触压力和散热，应把温升与扭矩曲线一起判读。
无润滑与滴油润滑数据能否放在同一张趋势图？
可以并列展示，但不能用同一失效阈值解释。滴油组需固定油品、滴油位置和流量；无润滑组需控制试样清洗、干燥和环境。建议分别建立基线，再比较稳定摩擦、温升速率、磨损和失效时间。
20000 N径向载荷是否越接近满量程越有代表性？
载荷应由轴承投影面积、目标压力和材料安全边界决定。接近满量程只表示设备能力利用率高，不代表工况合理。若试样尺寸较小，高载荷可能在进入目标PV前就发生塑性变形或抱轴。
非标试样或扩展工况怎样确认？
准备按GB/T 7948或企业方法开展试验时，可将内外试样图纸、实际间隙分组、材料允许温度、目标P—V阶梯和失效判据交给技术人员。技术人员会核对径向载荷、主轴接口、测温孔、滴油方案、扭矩保护和PV计算字段，使交付配置与实验室报告方法保持一致。
系统组成与信号链
| 子系统 | 结构与作用 | 需要控制或记录的数据 |
|---|---|---|
| 主轴与驱动 | 电机经联轴器和扭矩传感器驱动高精度主轴，主轴箱使用N32液压油润滑。 | 转速、摩擦扭矩、主轴状态 |
| 轴承试样夹持 | 内试样通过M20×2螺母压紧在1:7锥度轴端，外试样装入固定环并接受径向载荷。 | 配合间隙、试样同轴度、接触温度 |
| 电液伺服加载 | 柱塞泵提供油压，伺服阀调节液压缸输出，负荷传感器反馈实际径向力。 | 试验力、保持误差、卸载状态 |
| 润滑与测温 | 通过针阀控制滴油，也可在无润滑状态运行；需要时在外试样上加工测温孔。 | 供油状态、滴油量、温升 |
| 联锁与保护 | 主轴锁紧安全销、扭矩超限和液压卸载参与保护逻辑。 | 安全销状态、扭矩报警、停机记录 |
工作原理与关键结构
径向轴套摩擦副
内试样安装在旋转主轴上，外试样置于固定环中并从径向加载。该结构能够把压力、滑动速度、配合间隙、润滑方式与温升放在同一试验中观察，更接近滑动轴承的工作方式。外试样开设温度孔时，应固定孔径、深度和距接触面的距离，否则不同试样的温度数据不能直接比较。
高精度主轴与扭矩测量
驱动电机通过联轴器、扭矩传感器和主轴传递运动，摩擦阻力以扭矩形式被测量。主轴轴承间隙、联轴器偏心、内试样锥面装夹和锁紧螺母状态都会进入空载扭矩。正式试验前应记录空载基线，并在换装内试样后检查径向跳动。
20 kN电液伺服加载

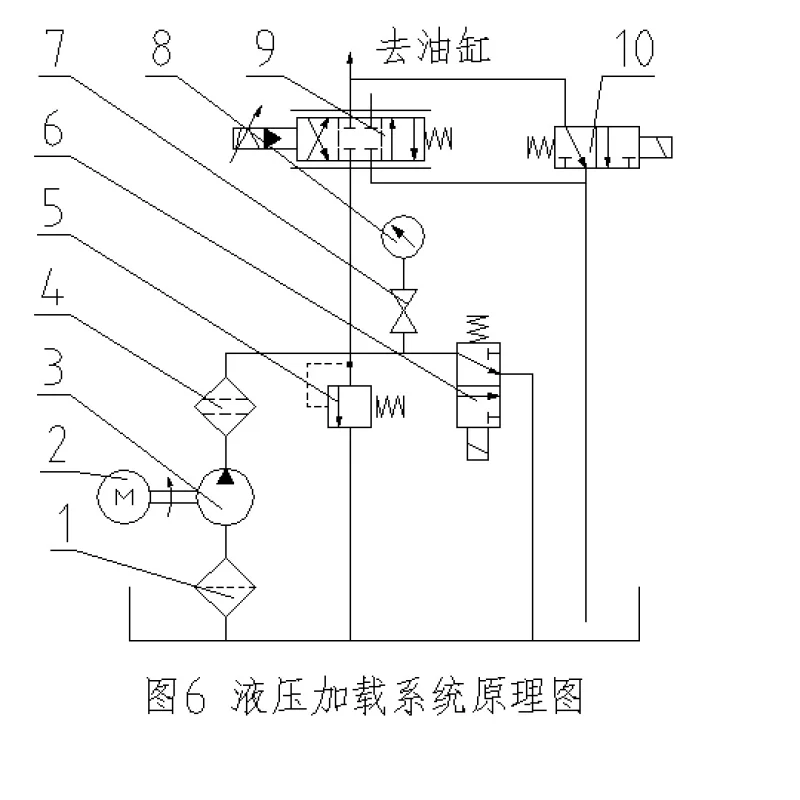

柱塞泵、过滤器、溢流阀和电磁阀构成油源，伺服阀调节液压缸对外试样施加径向力。负荷传感器反馈实际载荷，系统在材料磨合或变形时自动补偿。反向电流可使伺服阀卸压，电磁阀用于快速回程；这两种动作应在验收时分别验证。
锁紧安全销与开机联锁
装拆内试样时使用锁紧安全销限制主轴转动。设备运行前必须确认安全销已退出，控制系统应对其状态进行联锁。该结构既防止装拆时主轴意外转动，也避免带销启动损坏主轴或传动。锁紧、退销和联锁确认应写入操作规程。
扭矩超限不是简单的量程提示
摩擦扭矩超过设定值时，系统报警并停机，用于防止抱轴、试样熔融或装夹故障继续扩大。报警阈值应高于正常磨合峰值、低于可能损坏试样和传动的风险值，并保留报警前曲线。不同材料和配合间隙的正常扭矩不同，阈值不能长期使用同一个默认值。
试样、摩擦副与方法控制
- 逐件记录内、外试样实际尺寸、圆度、表面粗糙度及计算配合间隙
- 内试样1:7锥面和M20×2锁紧结构应保持清洁、无毛刺并按统一程序紧固
- 温度孔的位置、深度和传感器插入状态在各组试样间保持一致
- 滴油试验固定油品批次、针阀开度或实测流量、滴油位置与开始时间
- 报告中保留P、V和PV的计算依据，不只抄录软件结果
主要技术参数
| 最大试验力 | 20 kN |
|---|---|
| 试验力精度 | ±1% |
| 主轴转速 | 200～2800 r/min |
| 转速控制精度 | ±10 r/min |
| 最大摩擦力矩 | 40 N·m |
| 摩擦力矩测量精度 | ±3% |
| 温度测量范围 | 室温～200℃ |
| 温度测量精度 | ±2℃ |
| 输入电压 | AC 380 V，允许波动±10% |
| 输入功率 | 11 kW |
| 建议环境 | 10～35℃，相对湿度≤80% |
| 安装水平度 | 0.2/1000 |
参数依据现有技术方案整理。执行标准的版本、非标试样尺寸、附件接口、量程组合和最终验收指标，应在技术协议中逐项确认。
建议的试验实施顺序
- 确认PV方法：确定压力P、线速度V、试样几何和极限判据。
- 控制试样边界：记录材料批次、配合间隙、粗糙度、硬度和润滑状态。
- 径向闭环加载：加载至设定值并按转速/时间程序运行，监测力矩和温度。
- 识别极限：结合温升、摩擦力矩、磨损和停机条件确定PV边界。
标准、方法与数据输出
- GB/T 7948-1987 塑料轴承极限PV试验方法
可记录或计算的数据：试验力、摩擦力矩、温度、转速、时间、摩擦系数、磨损量与PV值。
标准给出的试样、程序和判定要求优先于设备通用功能。软件计算值应保留原始力、转速、温度、时间或转数数据作为追溯依据。
系统配置
- 试验机主机
- 控制柜
- 电液伺服油源
- 计算机与数据处理软件
- 试样装夹附件、工具及技术文件
到货验收与周期核查要点
- 在常用载荷和接近20000 N处核对径向试验力示值、保持与快速卸载
- 验证200—2800 r/min范围内多个转速点及稳定性
- 用标准扭矩核查0—40 N·m测量链并检查空载基线
- 验证主轴锁紧安全销在插入状态下禁止启动、退出后允许运行
- 在常用温度和接近200℃点核对测温误差及扭矩/温度超限停机
- 使用已知尺寸的内外环试样完成配合间隙和PV计算复核
方法边界补充问答
PV值中的P和V分别是什么？
P表示接触压力，V表示滑动速度。PV值用于描述压力与速度共同作用下的工作边界，计算需与试样几何一致。
MPV-20C能做无润滑试验吗？
资料明确支持无润滑和滴油润滑两类状态；应在技术协议中明确供油方式、油量和温度测点。
为什么要测温升？
轴承材料在摩擦过程中产生的温升常与润滑状态、间隙和失效趋势相关，应与力矩、磨损量一起解释。
与MM-U10A的主要区别是什么？
MPV-20C以20 kN径向加载、内外环轴承试样和PV值为重点；MM-U10A以10 kN端面摩擦及材料通用评价为重点。
配套技术文章
- GB/T 7948塑料轴承极限PV试验的设备条件与试样控制
- MPV-20C 20 kN径向伺服加载系统的工作原理
- 轴承材料PV、配合间隙、温升与磨损的联合评价
- MPV-20C液压、主轴联锁和扭矩报警系统维护
- MPV-20C与MM-U10A轴承材料摩擦试验方法比较
方案确认需要准备的资料
建议整理试样图纸和材料状态、接触形式、目标载荷与速度、温度和润滑条件、采用的标准版本、判定指标、原始数据格式及验收样。无觅科技会据此核对主机能力、夹具接口、传感器有效区间、软件字段和保护条件，减少设备到场后再次修改方法的风险。
