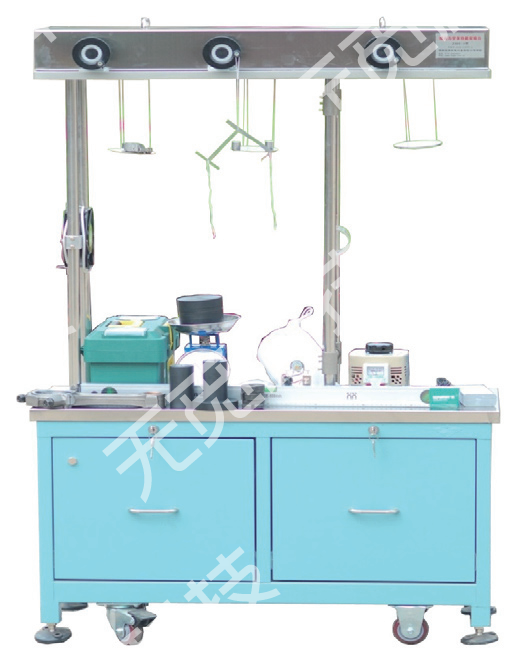

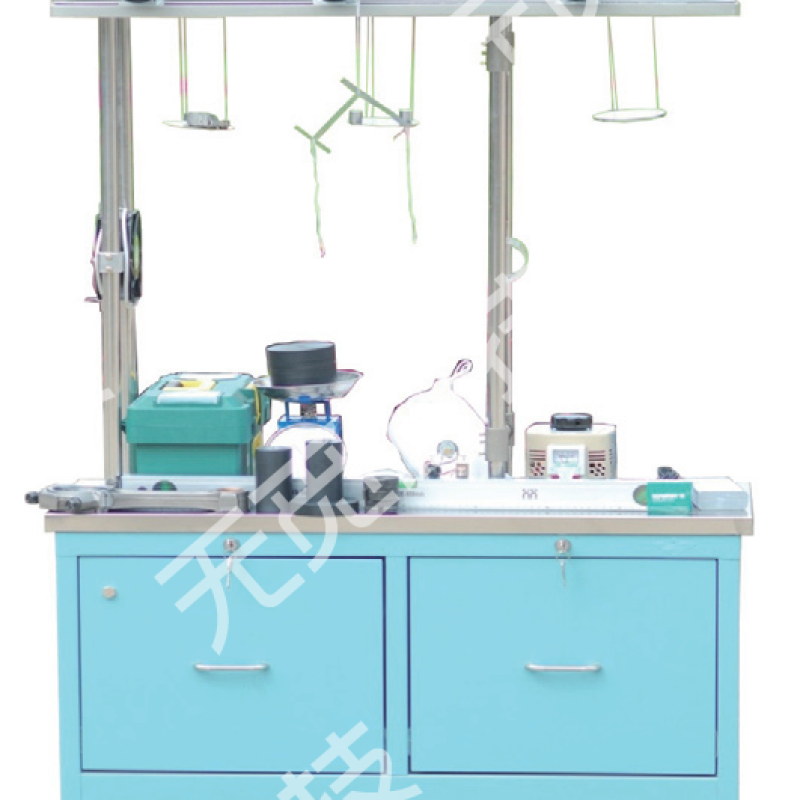

理论力学多功能综合实验台​

​产品概述：​​
本实验台结构紧凑、性能可靠、造型美观、移动方便。其主要功能是服务于理论力学课程，完成以下六个基本实验。通过动手操作与动脑思考相结合的方式，有效培养学生创新意识和科学实验能力。

​核心实验内容：​​

1. ​单自由度振动系统测试：​​ 测定系统刚度及固有频率。
2. ​自激振动现象演示：​​ 观察自激振动与自由振动、受迫振动的区别，探究自激振动模型振幅与风速的关系。
3. ​重心求取实验方法：​​
   • A. 悬吊法
   • B. 称重法
4. ​载荷类型比较与测试：​​ 理解并比较渐加载荷、突加载荷、冲击载荷、偏振载荷的基本概念；测试力与时间的关系曲线。
5. ​转动惯量验证实验：​​ 利用三线摆实测圆盘扭振周期，验证圆盘转动惯量理论公式与扭振公式；对比理论计算与实测结果的误差并分析原因。
6. ​非均质物体转动惯量求取：​​ 运用等效方法测定非均质物体的转动惯量。

基本技术参数：

实验装置配置清单：

​​

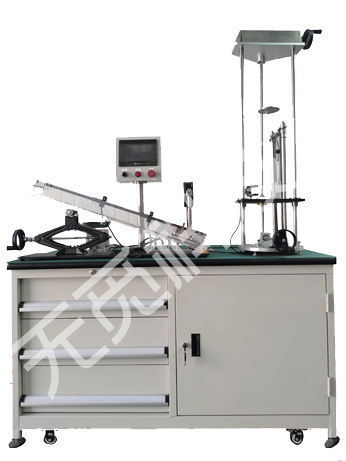

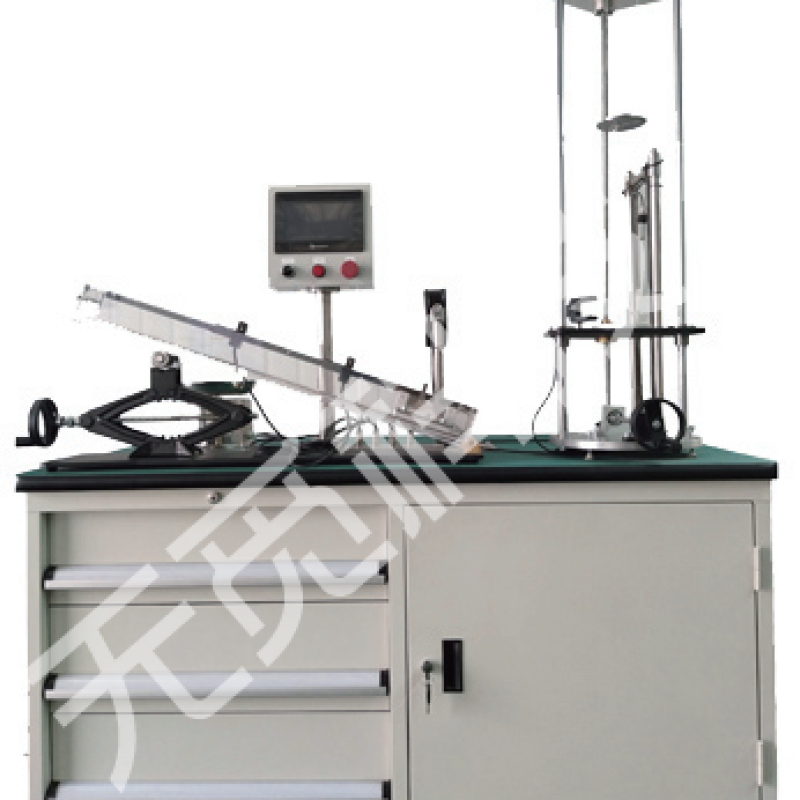

WM2311-II 是 WM2311-I 型实验装置的升级版，包含四个功能模块，可完成七个实验项目。该实验台采用车式钢架柜体结构，性能可靠，外形美观，移动方便，经久耐用。各功能模块配置专用实验部件。

实验操作可通过人机界面（集成传感器+PLC+触摸屏）快捷进行，能实时显示传感器检测的实验数据（表格或曲线图），操作简便直观，数据准确科学，有助于提高实验效率和激发学生兴趣。实验数据可通过USB接口下载曲线图或表格。同时保留手动操作功能：手动操作、人工读数、手工绘制曲线，实现自动与手动兼容。

基本技术参数：

​实验内容与配置：​

1. ​模块一：卡玄门风振模型、弹簧系统、风机及支架、调压器​
   • ​功能1：测试单自由度振动系统变形，计算弹簧刚度与系统固有频率。​​
     • 使用器材： 卡玄门风振模型、弹簧系统及支架、砝码、挂钩。
   • ​功能2：演示自激振动、自由振动和受迫振动现象，观察其与自由振动和受迫振动的区别；（自动）绘制自激振动模型的振幅与风速关系曲线、电压与风速关系曲线、电压与转速关系曲线。​​
     • 使用器材： 卡玄门风振模型、弹簧系统及支架、风机及支架、调压器、风速仪，转速表、超声波位移传感器、9V电池、5#电池、电子秤装置、偏心振动方盒。
2. ​模块二：电子秤装置​
   • ​功能3：求重心实验方法：A、悬吊法；B、称量法。​​
     • 使用器材： 电子秤装置、组合重心样件及过塑图样（1:1）、连杆、水平尺/水珠泡、卷尺、T型高度调节支撑件。
   • ​功能4：比较渐加载荷、突加载荷、冲击载荷、振动载荷这四种重要基本概念的区别；（自动）绘制测试载荷与时间的关系曲线。​​
3. ​模块三：三线摆转动惯量测试装置​
   • ​功能5：应用三线摆扭转振动推导转动惯量计算公式；实测均质圆盘、圆环A、圆环B的转动惯量，计算理论值与实测值误差；调整线长，通过实验测试线长对误差的影响关系。​​
     • 使用器材： 三线摆转动惯量测试装置、均质圆盘、圆环A、圆环B、卷尺、水珠泡、 C型光电传感器。
   • ​功能6：用等效理论方法测试和求取非均质复杂物体的转动惯量。​​
     • 使用器材： 三线摆转动惯量测试装置、非均质体(摇臂)、卷尺、水珠泡、等质量圆柱铁、C型光电传感器。

4. ​模块四：静、动摩擦因数测试装置​

• • ​功能7：测量、比较相同与不同材质间的静、动摩擦因数。​​
    • 使用器材： 静、动摩擦因数测试装置、滑块底板（铝合金、POM、PMMA、PVC）、滑道底板（铝合金、不锈钢）、滑块、坡度仪、发散式光电传感器。

实验装置配置：
