激光位移传感器选型：高速在线距离厚度轮廓测量方案
产品系列: LT 系列激光三角位移传感器
测量原理: 激光三角反射，PSD/数字信号处理计算距离
系统组成: 激光位移传感器、单通道智能调理器、连接电缆
工作距离: 最小 15/20 mm，最大可到 3000 mm
量程范围: 最小 ±2 mm，最大 ±150 mm
分辨率/精度: 典型 0.08 µm 到数百 µm，随型号和带宽变化
频带宽: 20 kHz、100 kHz、500 kHz，最高可定制至 1 MHz
输出灵敏度: 1 V/mm、0.5 V/mm、0.1 V/mm 等，视型号而定
工作温度: 标准 0-60°C；可定制 -273°C 至 +650°C 工况
特殊配置: 蓝光型号适合 1200°C 以下高温表面测量
激光位移传感器不只是测距离。它可以用于厚度、直线度、轮廓、振动、位置控制、装配检测和生产线质量判断。真正影响选型的不是“能不能测”，而是工作距离、量程、频响、表面状态、环境温度和输出接口是否匹配现场节拍。
工作距离15-3000 mm 系列可选
量程范围±2 mm 到 ±150 mm
频带宽20 kHz/100 kHz/500 kHz，可定制至 1 MHz
输出模拟电压输出，响应快
产品基本参数
| 参数 | 内容 |
|---|---|
| 产品系列 | LT 系列激光三角位移传感器 |
| 测量原理 | 激光三角反射，PSD/数字信号处理计算距离 |
| 系统组成 | 激光位移传感器、单通道智能调理器、连接电缆 |
| 工作距离 | 最小 15/20 mm，最大可到 3000 mm |
| 量程范围 | 最小 ±2 mm，最大 ±150 mm |
| 分辨率/精度 | 典型 0.08 µm 到数百 µm，随型号和带宽变化 |
| 频带宽 | 20 kHz、100 kHz、500 kHz，最高可定制至 1 MHz |
| 输出灵敏度 | 1 V/mm、0.5 V/mm、0.1 V/mm 等，视型号而定 |
| 工作温度 | 标准 0-60°C；可定制 -273°C 至 +650°C 工况 |
| 特殊配置 | 蓝光型号适合 1200°C 以下高温表面测量 |
产品选型从工况开始，而不是从型号开始
同样是位移传感器，测电池薄膜厚度、测屋瓦几何、测钢印深度和测高速皮带振动，关注点完全不同。高速产线看采样频率和数据输出，精密几何看分辨率和光斑，恶劣环境看防护、冷却、吹扫和温度适应性。
代表性型号参数
| 型号示例 | 工作距离 | 量程 | 分辨率/精度 | 频带宽 |
|---|---|---|---|---|
| LT2004 | 20 mm | ±2 mm | 0.08 µm | 20 kHz |
| LT1505-1000K | 15 mm | ±2.5 mm | 0.1 µm | 1 MHz |
| LT5020 | 50 mm | ±10 mm | 0.4 µm | 100 kHz |
| LT200100 | 200 mm | ±50 mm | 2 µm | 20 kHz |
| LT3000300-20K | 3000 mm | ±150 mm | 150 µm @2 kHz / 500 µm @20 kHz | 20 kHz |
典型应用

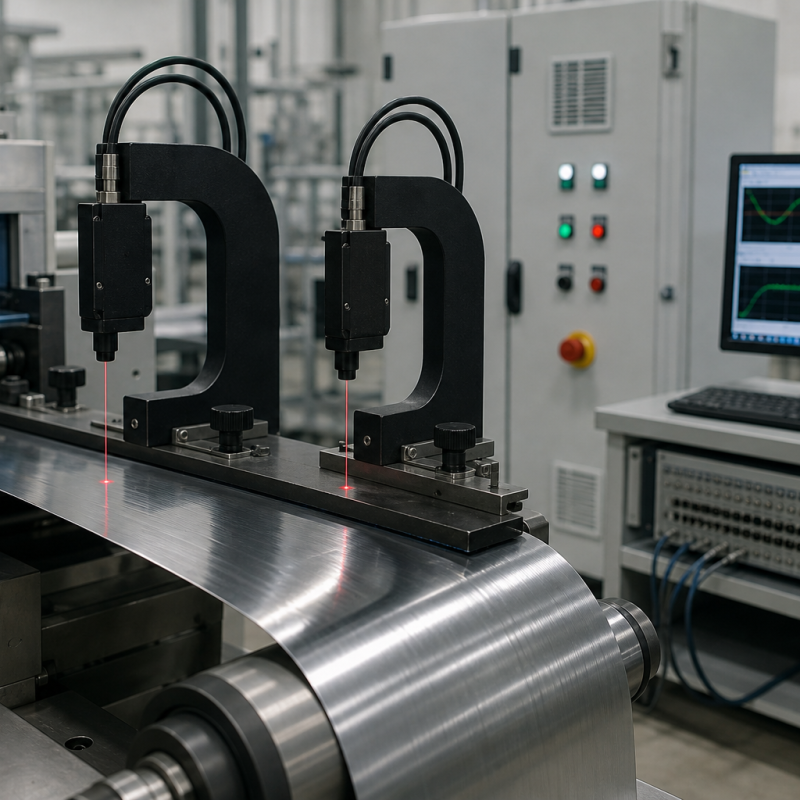

- 金属薄片、薄板、矿物棉、电池薄膜等在线厚度测量。
- 气缸、工件轮廓、陶瓷屋瓦和钢印深度等几何检测。
- 包装机械、灌装液位、零件有无和机器人位置控制。
- 高温表面、真空、高压、超低温、防水和高速旋转工况下的定制测量。
咨询无觅科技前需要确认
请尽量提供被测材料、表面颜色/反光状态、测量距离、量程、目标精度、产线速度、采样频率、输出接口、安装空间和环境温度。对于厚度测量，还需要确认单侧测距还是双侧对射/对向测量，以及是否需要机械 C 型架或空气吹扫保护。
参数不要孤立比较
位移传感器的分辨率、带宽和量程之间存在取舍。高带宽不一定等于最高精度，长距离不一定适合微小位移，最终要按测量目标和现场机械结构一起判断。
获取选型建议
如需进一步选型，可通过 www.wmkjqd.com 联系无觅科技。建议同步提供被测对象、测量目标、工作距离、频率范围、测点数量、现场照片或结构图纸，我们可以据此判断适合单点、多点、二维扫描、三维扫描还是激光位移传感器方案。
- 产品咨询：确认单点、多点、二维扫描或三维扫描配置。
- 应用咨询：确认激励方式、数据采集、模态分析与结果呈现。
- 资料建议：提供样件照片、结构尺寸、测试目标和现场限制条件。
