高温涡轮叶片振动测试：激光测振仪非接触模态方案

高温叶片测试难点不只是温度高。接触式传感器会带来附加质量，反光纸和涂层在高温下也可能失效，光路、窗口、距离和目标表面状态都会影响测试质量。激光测振方案的优势，是把传感器从高温区拿出来，让测量从接触变成远距离非接触。

高温测试为什么容易失真

在常温模态测试中，贴加速度计、布线、敲击或激振通常可以接受。但在高温叶片、燃烧室附近构件或热防护结构上，传感器粘接、线缆耐温、表面涂层和安全隔离都会成为问题。测试系统必须先保证目标响应没有被安装方式改变。

方案思路

• 用单点激光测振仪先确认关键位置的主频、幅值和信号质量。
• 需要面振型时，采用二维扫描测振仪对稳态工况进行逐点扫描。
• 复杂曲面或三向响应明显时，升级为三维扫描激光测振系统。

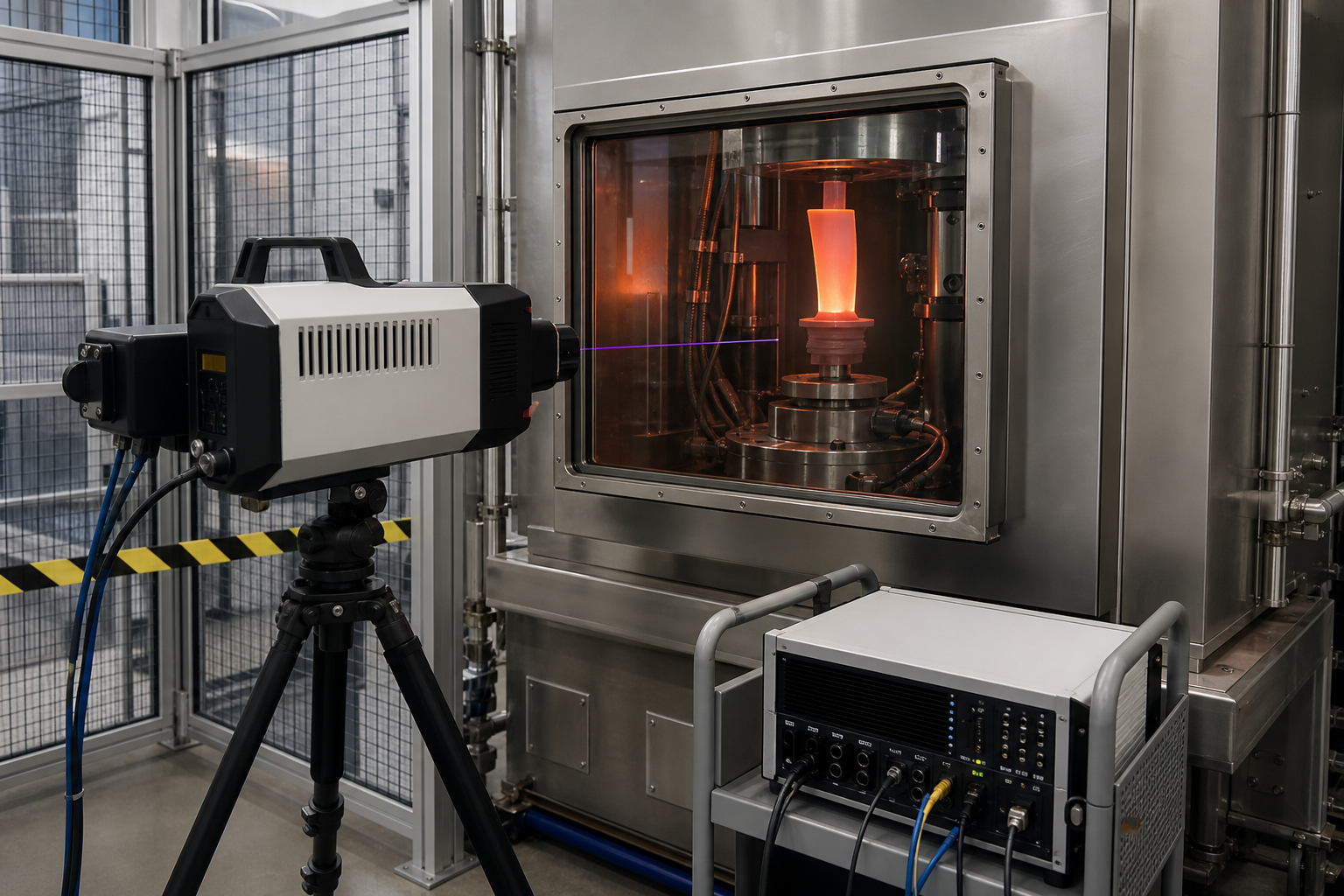

• 高温区外布置光学头，通过观察窗口或安全距离完成测量，减少传感器耐温压力。

无觅科技可提供的支持

无觅科技可以根据叶片尺寸、温度范围、测试距离、激励方式和输出报告要求，帮助用户判断单点、二维扫描或三维扫描配置。对于高温测试，前期重点不是直接列清单，而是确认光路可达性、窗口材料、目标表面散射能力和安全防护边界。

应用背景：热端部件为什么需要非接触测振

航空发动机、燃机和高温旋转机械的热端部件，在运行或模拟运行条件下会同时受到温度、离心力、气动激励和结构边界影响。常温下测到的频率和振型，到了高温环境可能发生偏移；接触式传感器带来的附加质量、线缆牵引和胶层耐温问题，也会让测试结果变得不稳定。非接触激光测振的意义，是让测量头远离高温区域，把关注点放回叶片本体的真实响应。

从单点试测到扫描成图

高温测试不建议一上来就把系统做复杂。更稳妥的路径，是先用单点激光测振仪在关键位置验证光信号、频率范围、位移/速度幅值和热辐射影响；当信号稳定后，再根据目标是否需要振型分布，扩展到二维扫描；如果叶片或热端结构曲率明显、三向响应不可忽略，再考虑三维扫描系统。这样写，客户能理解方案升级逻辑，而不是只看到一堆设备名称。

常见选型问题

问：高温叶片测振，第一步做什么？
答：先确认叶片能否安全固定、是否有光路可达性、目标温度范围和预计频率上限。叶片在静止状态下的冷态模态通常先测，热态测振需要额外安全防护。

问：光路有什么具体限制？
答：激光测振需要被测表面在测振头上有足够反射信号。高温氧化表面、黑漆涂层和形状复杂叶片的信号质量要提前用单点验证。

问：需要和力锤/激振器同步吗？
答：模态分析通常需要外部触发参考通道。如果只需要 ODS（不做模态参数识别），也可以用工作状态本身作为参考，不需要额外激振设备。

客户需要提供哪些资料

建议客户提供叶片或热端件尺寸、预计温度范围、测试距离、是否有观察窗口、目标表面状态、频率范围、激励方式、是否需要振型图或三向结果。只要这些信息齐全，无觅科技就能更快判断是单点验证、二维扫描，还是三维扫描更合适。
