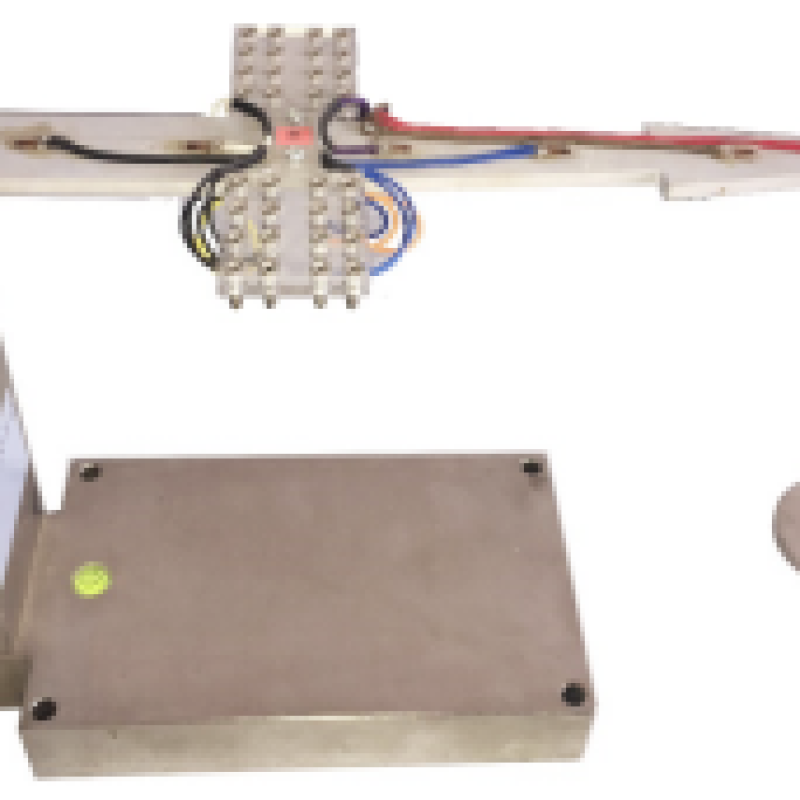

悬臂梁实验装置_材料力学教学仪器-无觅科技（青岛）有限公司

“等强度梁”是材料力学教学中的经典概念——梁根部应力最大，端部应力趋于零。本装置配置双梁等强度梁和单梁变截面悬臂两种试件，配合应变测量系统，可完成从基础验证到对比研究的全套梁弯曲实验。

核心实验功能：
①等强度梁应力应变沿梁长分布规律测定：验证σ=My/I公式
②不同斜率等强度梁应力分布对比：理解截面变化率对应力分布的影响
③等强度梁与等截面悬臂梁应力分布对比：直观感受两种设计的本质差异
④加载位置对表面应变值影响规律验证：5mm精度调节
⑤应变测试原理与电桥组桥方法实践：应变片应用实操

精密测量系统：单片应变计BF120-3AA（灵敏系数2.08±1%），直角应变花BF120-5AA（0°-45°-90°），快速引线插头即插即用，应变测量范围±3000με，分辨率1με，实测数据重复性误差<3%，线性误差<5%。

产品规格：实验台490×290×145mm，试件490×40×6mm，材料高强铝合金（E≈70GPa），表面防锈处理，加载砝码10件，每件4.9N（≈500g）。安全保障：试件过载安全销（达到极限应变自动脱落）+砝码防坠落设计。
