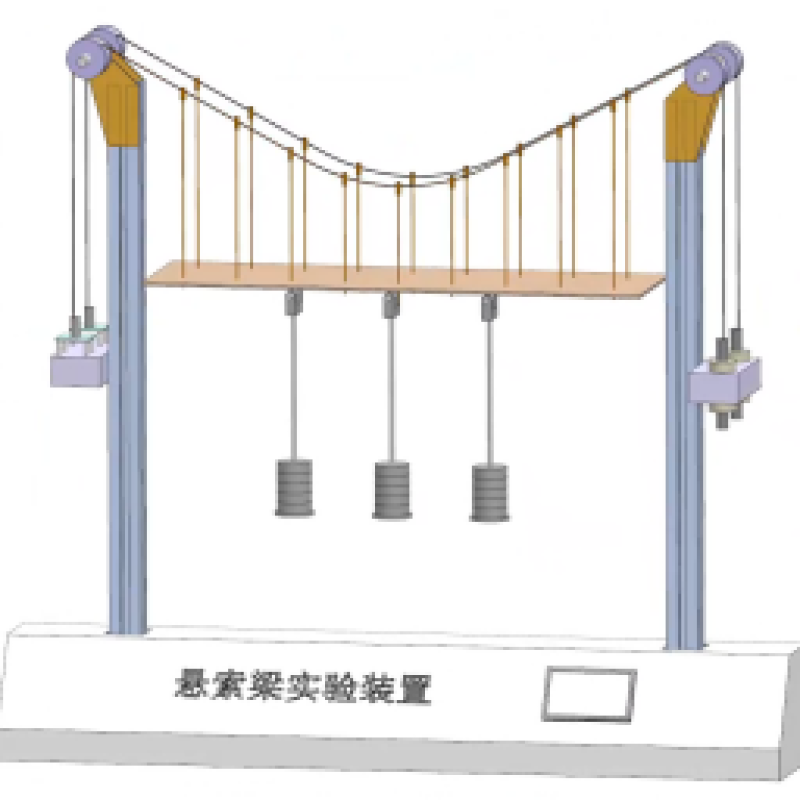

悬索桥是现代大跨度桥梁的经典形式，但”主缆拉力如何传递”、”吊杆受力有什么规律”——这些内容在课堂上讲解时，学生往往一头雾水。本装置模拟悬索-加劲梁组合结构的受力机理，主缆采用φ2mm高强度不锈钢丝绳（破断拉力≥500N），真实再现悬索桥的核心受力特征。
核心实验功能：悬索结构受力测试实验，主缆拉力测量（2个专用拉力传感器，量程0~100N，精度±0.5%FS），加载点位置可沿梁长任意移动，多点移动式砝码加载（单点最大30N）。
精密调节系统：主缆长度可调（垂度调节范围50~150mm），吊杆长度可调（间距70mm，调节范围100~300mm），索塔间距700mm，比例真实。
产品规格：外形尺寸900×180×770mm，主缆φ2mm高强度不锈钢丝绳（破断拉力≥500N），标配砝码组5N×8、10N×8。安全保障：主缆防断裂缓冲装置+加劲梁过载保护+砝码防脱设计。适合土木工程、桥梁工程专业本科教学。
