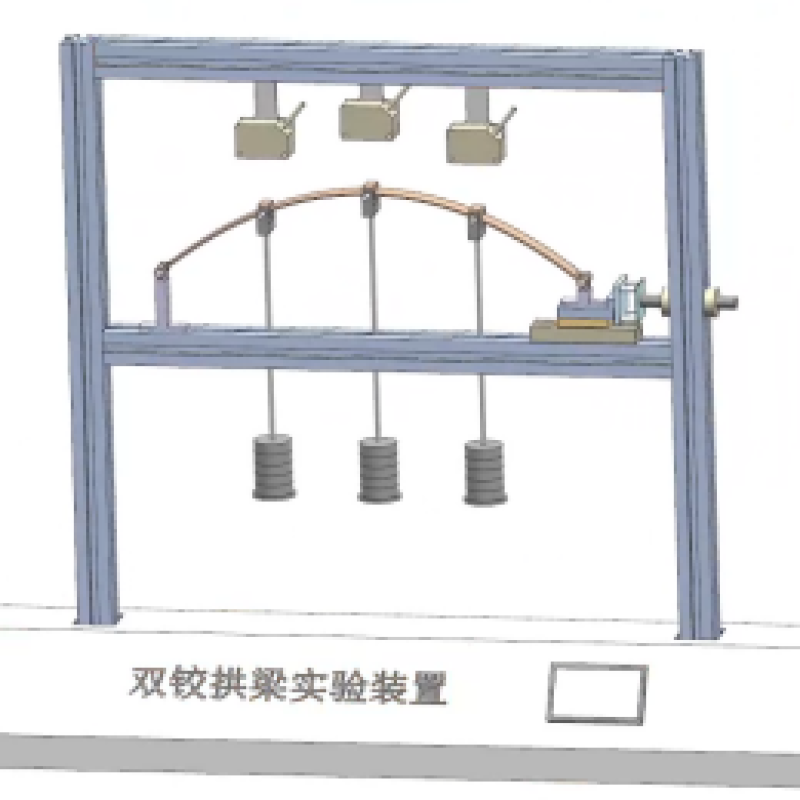

双铰拱是工程中常见的拱形结构形式，与抛物线拱相比，圆弧拱的受力特征有何不同？本装置可完成圆弧双铰拱、三铰拱的全部力学实验，直观展示铰接点对拱体变形的影响，与抛物线拱实验装置形成完整拱结构教学系列。
核心实验功能：
①圆弧双铰拱受力与变形测试：观测铰支座处转角变形
②圆弧三铰拱受力与变形测试：理解几何不变体系与瞬变体系
③拱脚水平推力测定：水平力传感器（量程±100N，精度±0.5%FS）
精密测量系统：配置3个激光位移传感器（量程±15mm，精度±0.01mm），精确捕捉拱体各点变形，测量精度高，数据可靠。
产品规格：外形尺寸800×180×700mm，试件尺寸400×20×80mm，拱体材料铝合金型材（E≈70GPa，屈服强度≥240MPa），三点砝码加载单点最大载荷50N，标配砝码组5N×6、10N×6、20N×4。安全保障：过载保护装置+砝码防坠落设计+拱体安全销限位。适合土木工程、建筑结构方向本科教学，与抛物线拱实验装置配合构建完整拱结构力学教学体系。
