在高校结构力学课堂上，”拱结构的受力为什么这样特殊”——这是不少学生在学习拱脚水平推力时最头疼的问题。传统教具无法直观展示拱体变形全过程，学生只能靠公式推导想象，缺乏真实的感知。

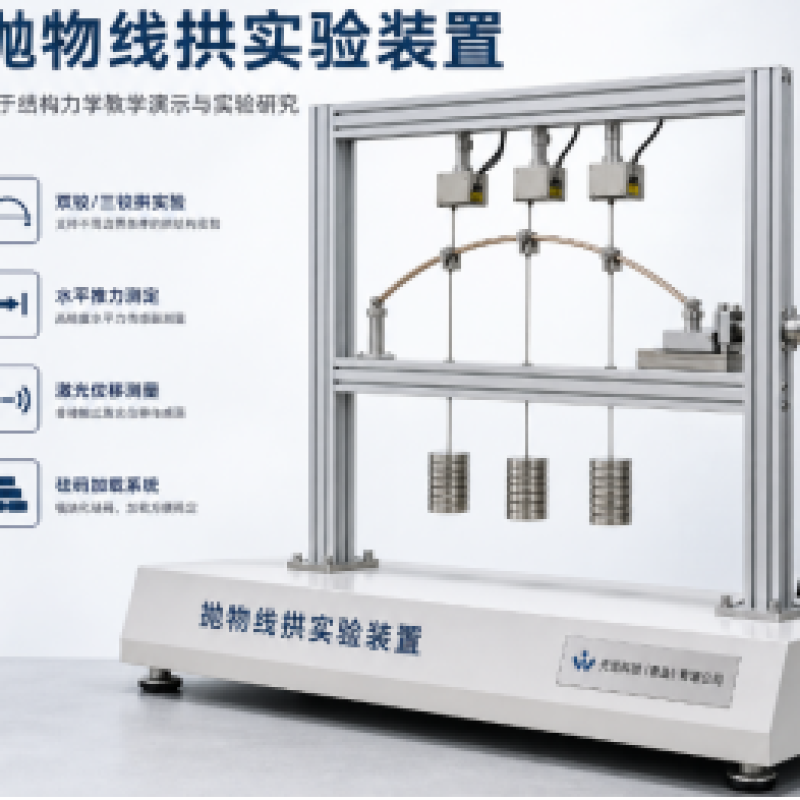

本装置专为本科结构力学教学设计，可同步完成双铰拱、三铰拱两种经典拱形结构的加载实验，让学生亲眼看到拱脚推力如何随荷载变化，告别”纸上谈兵”式教学。

核心实验功能：
①抛物线双铰拱受力与变形测试：加载三点砝码（单点最大50N），实时观测拱体挠度变化
②抛物线三铰拱受力与变形测试：理解几何不变体系与瞬变体系的本质差异
③拱脚水平推力测定：水平力传感器（量程±100N，精度±0.5%FS），数据直读

精密测量系统：配置3个激光位移传感器（量程±15mm，精度±0.01mm），可精确捕捉拱体各点微小变形，数据稳定可靠，重复性好。

产品规格：外形尺寸800×180×700mm，试件尺寸400×20×80mm，拱体材料铝合金型材（E≈70GPa，屈服强度≥240MPa），标配砝码组5N×6、10N×6、20N×4。

安全保障：过载保护装置+砝码防坠落设计+拱体安全销限位。适用高校土木工程本科教学、工程实训中心，适合2-4人小组合作完成。
