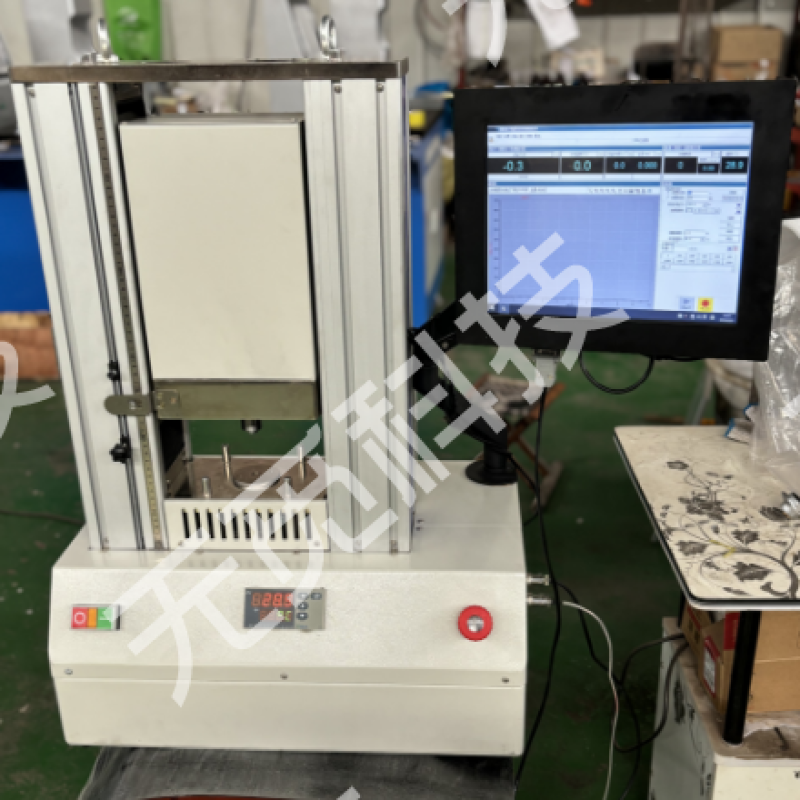

一、产品名称：微机控制圆锥棍子轴承摩擦磨损试验机

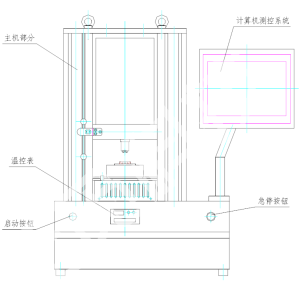

产品外观示意图
二、产品功能与特点：
HK-KRL-10型微机控制圆锥滚子轴承剪切试验机是新一代微机控制伺服电机加载的试验机。适用标准：NBSHT 0845-2010，专用于各种润滑剂在圆锥滚子轴承恒定温度及良好运转状态下粘度下降率的测试。系统采用微机闭环控制加载试验力，转速也采用伺服电机准确设定控制，温度控制采用智能温控表恒温水浴方式保持温度恒定，具有宽广准确的加载速度和力加载范围，对载荷、转速的测量和控制有较高的精度和灵敏度。该设备专适用于石油化工生产企业的制造以及各级产品质量监督部门，同时还适用于大中专院校进行教学演示及科研工作。
试验机主机的设计具有外形美观、操作方便、性能稳定可靠的特点，无污染、噪音低、效率高。辅具的设计与主机相匹配，装夹方便、可靠。
三、产品结构与性能：
◆ 主机结构：
主机由上横梁、移动横梁与工作台通过立柱、滚珠丝杠连接成刚性落地式框架结构，交流伺服电机及交流伺服调速系统安装在工作台下面，交流伺服电机通过同步齿型带减速机构驱动双滚珠丝杠旋转，从而带动移动横梁做上下移动以实现对试样加载试验力。负荷传感器安装在工作台上，传感器上部安装有试样盒托架，托架上有试样盒定位盘与防转柱，转速加载伺服电机安装在移动横梁上部，移动横梁中部安装有加载转轴，加载过程中转轴前端通过拨叉与试样盒上端盖连接，准确带动轴承内圈按设定速度转动。

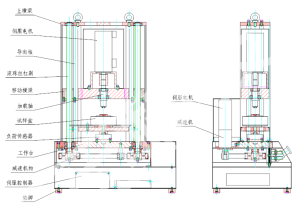

主机结构见下图2所示：
图2主机结构图
◆ 系统组成：
由高精度传感器、高精度电子引伸计、伺服电机、专用独立控制器、专用测控软件、联想主流品牌微机组成测量运算和自动控制系统。

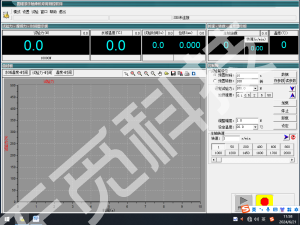

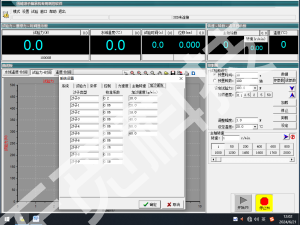

◆ ZCTest 中文版专用测控软件
ZCTest (电子）中文版专用测控软件具有多功能的软件包，可根据不同行业用户要求选择合适试验软件，满足各行业检测标准，具有模块化、开放化设计，不仅提供了GB、ASTM、DIN、ISO、JIS等标准常用的基本试验求解结果，用户还可以根据自己的需求设计不同的计算公式，求解出所需的结果，并且提供了可供用户自由设计格式的试验报告模板，以满足用户个性化需求风格的试验报告。用户界面支持Windows操作系统、
- 操作界面：操作界面简洁易懂，全中文显示，即学即会式软件操作；
- 设备管理功能：有设备参数设置、设备联机或脱机管理、控制器参数设置、PID参数在线或离线调节、传感器方向辨识、传感器缺省校准、传感器校准、传感器检定等功能；
3.向导式方案编辑：通过编辑运行方案，可实现力控、位移控、变形控等多种控制方式组合运行，从而满足任何静态试验运行需要。可设置试验参数，如运行参数设置、 试样参数设置、运行条件设置、试验结果项目管理。可进行试验运行管理，如启动试验运行、试验运行过程管理、试验状态管理及示值显示管理等；

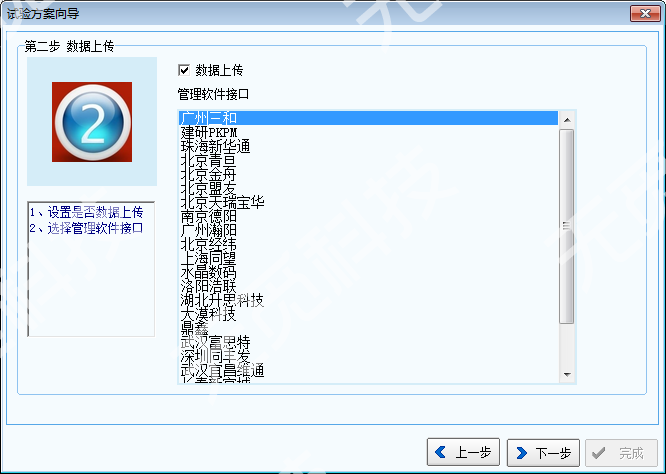

4.支持数据上传系统：自带20多种国内常用数据上传接口，并具备拓展支持功能；
5.曲线管理与分析：
在试验运行时，通过单图或多图曲线实时显示试验过程；
在非试验运行状态下，通过查询方式显示单根或多根试验曲线；
曲线坐标可预设或在线设置；
试验数据可通过曲线遍历；
可对曲线进行平移、缩放等操作；
可在曲线上显示特征点，并可对特征点进行修改和保存；
曲线可独立或嵌入到试验报告中打印输出；
6.试验数据自动存储功能：试验数据自动存储，避免因意外停机造成试验数据丢失。
7.试验数据查询功能：可按试验时间、试验方案等条件快速查询以前完成的试验数据和结果；
8.试验报告：
通过试验数据文件，查询与搜索管理试验数据；
通过报告模板设置定制试验报告内容和格式；
通过编辑公式和结果项目，可以实现对绝大多数试验标准和试验方法的支持；
在加载一个或多个试验数据文件后，按报告模板生成试验报告，并可打印输出；
支持Word 及 Excel 报告模版，并可自由编辑；
四、产品标准技术参数：
1.最大加载空间高度：80 mm；
2.最大试验宽度：200mm；
3.横梁最大行程：80mm
4.最大试验力：10 kN，试验力可以任意设置。
5.试验机等级：0.5；
6.试验力测量范围：0.4%-100%FS；
7.试验力测量精度：±0.5%；
8.试验力分辨力：满量程的1/500000（全量程只有一个分辨力，不分档）；
9.最大试验转速：3000r/min，转速可任意设置。
10.转速精度：±0.5%；
11.主机尺寸：570×370×845mm；
12.重量约： 60kg；
13.功率：1.0+0.4kW；
14.电源：单相220V±10%，50Hz；
15.环境要求：无振动、无粉尘；室温10℃~35℃；湿度≤80%；
周围无振动，无腐蚀性介质，无强磁场干扰；
五、产品配置：
（一）主机部分：
高精度负荷传感器：泰钦10kN；
伺服电机及控制器：广州韦德；
精密滚珠丝杠副：台湾TBI；
行星减速机：上海黄鑫；
同步带系统：宁波伏龙；
控软件：ZCTest；
计算机：平板触摸屏14英寸；
智能温控表：厦门宇电；
恒温水浴：上海
（二）试验附具：
剪切夹具体 一套。
圆锥滚子轴承2套。
（三）随机资料：
随机工具：1套；
使用说明书：含使用说明、装箱单、保修证书、出厂检定合格证等；
软件使用说明书：含纸质版1套，软件备份光盘1套；
计算机及打印机等外购件产品原配的随机资料等：若干份。
