光纤的微弯与宏弯——基础知识与应用分析

光纤技术在通信、传感器及多种高科技领域中扮演着重要角色，而光纤的弯曲特性直接影响着光信号的传输质量。对于光纤的弯曲行为，主要有两个概念：微弯和宏弯。虽然这两个术语常常让人混淆，但它们的本质差异在于弯曲程度及其对信号传输的影响。

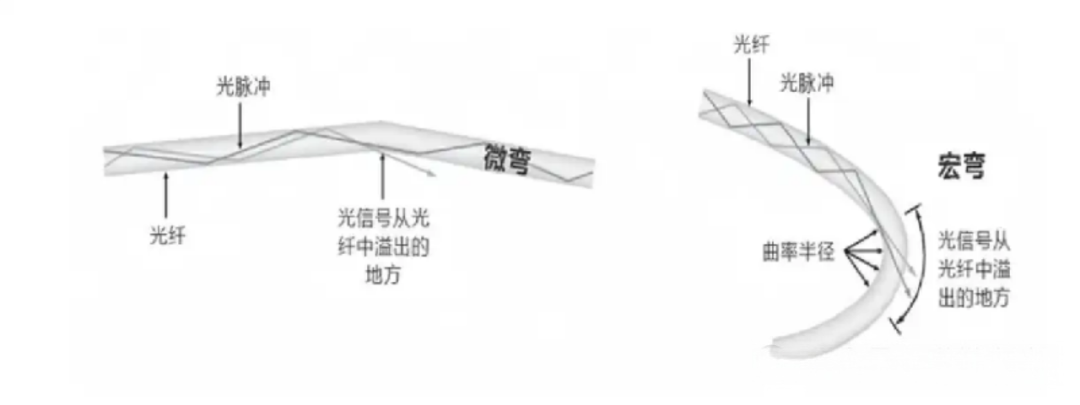

宏弯：是指肉眼可见的较大弯曲。它通常是由外部力量导致的，光纤在较大半径的曲线上弯曲。宏弯可以通过光纤缠绕或外部施加的力来实现，例如将光纤绕成圈状，形成明显的弯曲。

举例：当光纤缠绕在光纤盘上时，光纤的弯曲呈现出明显的形态，肉眼可以察觉到这一变化，通常这些弯曲会影响信号的传输质量。
微弯：是指光纤在微小尺度下的偏差，通常是由于光纤受到牵引力或压力作用所导致的轻微形变。微弯不容易被肉眼察觉，但它仍然会对信号传输产生影响。

举例：光纤被缠绕到光纤盘上时，由于光纤受到牵引力和挤压作用，出现了微小的应力变形。这些变形通常是不可见的，但会对光信号产生影响。

光纤的微弯与宏弯——基础知识与应用分析

光纤的弯曲效应直接影响光信号的传输质量。微弯与宏弯通过不同的物理机制导致信号的损耗：

微弯损耗：微弯损耗通常是由模场失配效应引起的。由于光纤在弯曲过程中，光的模式发生变化，部分光能会泄漏到光纤的包层或外部空间，导致信号衰减。微弯损耗通常在较小的弯曲半径下更加显著。
宏弯损耗：当光纤的弯曲半径小于临界弯曲半径时，部分导模无法满足全反射条件，导致光信号直接逸出纤芯，从而产生辐射损耗。这种损耗通常出现在较大弯曲度的情况下，光纤无法有效地传输光信号。

光纤的微弯与宏弯——基础知识与应用分析

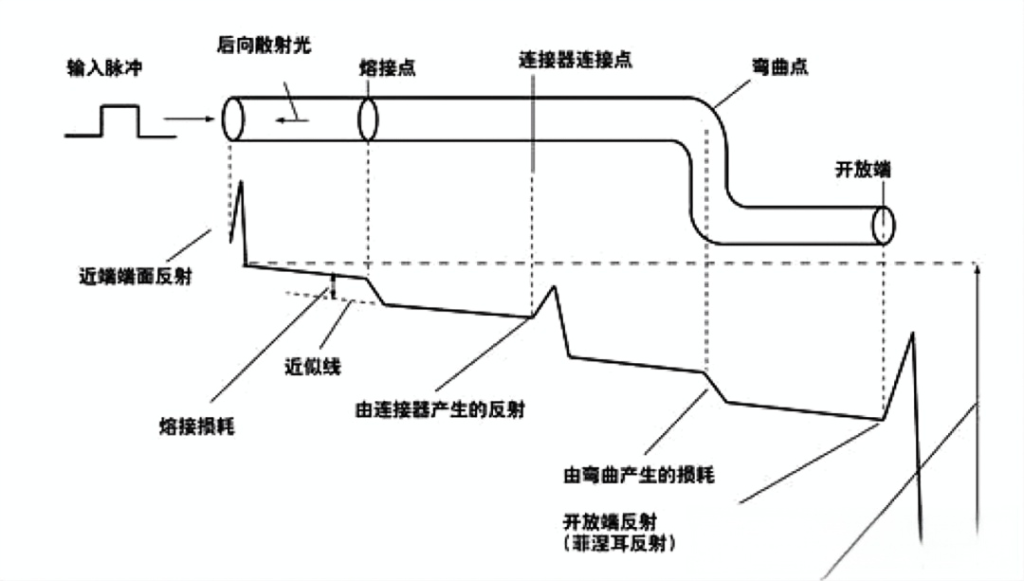

光纤的弯曲效应可以通过光时域反射仪（OTDR）进行检测。OTDR是一种通过分析光纤链路中的瑞利散射和菲涅耳反射来评估光纤状态的仪器。

在正常的光纤链路中，OTDR测试图应呈现出平滑的衰减曲线和特定的波峰，这些波峰代表了光纤链路的起点（S点）和末端（E点）。

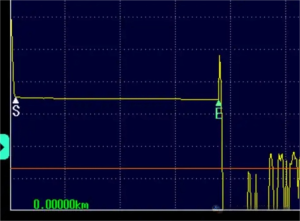

示例：正常的光纤链路光时域反射图上，S点和E点的波峰分别代表菲涅耳反射，而SE线段则模拟光纤的衰减曲线。
如果出现异常的波峰或台阶，这可能是由微弯或宏弯引起的损耗。此时，光纤链路可能需要进一步的检查与修复。

光纤的微弯与宏弯——基础知识与应用分析

光纤的弯曲效应不仅是光信号传输的潜在问题，也在多个领域发挥着重要作用：

微弯效应应用：微弯效应在光纤传感领域具有独特的价值。通过检测光强变化，微弯效应可以应用于温度、振动、应力应变的检测，广泛应用于环境监控、周界防范以及桥梁等建筑的健康状态监测。
宏弯效应应用：在实际工程中，宏弯效应更多地体现在光纤安装和管理上。为了防止光纤受到过度弯曲，工程中通常要求光缆的静态弯曲半径不低于光缆直径的10倍，动态弯曲半径则不低于光缆直径的20倍。这样可以确保光纤在宏弯状态下不发生疲劳损伤，从而保证链路的信号质量。

光纤的微弯与宏弯——基础知识与应用分析

随着光纤技术的不断进步，基于光纤弯曲特性的新型应用将不断涌现。例如，通过微弯效应，未来可能会出现更多定制化的光纤传感技术，这些技术可以在各类工业、环境监控及智能建筑中发挥重要作用。

总的来说，光纤的微弯与宏弯是两种不同的物理现象，它们不仅影响光纤传输性能，还在许多领域中得到了广泛应用。通过理解这些弯曲效应及其机制，可以更好地设计、安装和应用光纤系统，从而提高光纤通信和传感技术的可靠性和效能。
