1 桥梁概况

1.1 主桥桥型种类介绍及参数

桥梁模型种类繁多，主要桥型有承拱桥、斜拉桥、悬索桥、桁架桥等。

大跨度斜拉桥动静试验模型为三跨式刚构体系斜拉桥模型，桥模型外形标准参考尺寸5200*730*1700（长宽高）双塔双面结构，桥体铝合金中跨2400*500，边跨900*500，5mm加筋梁结构，全铝合金索塔，竖向双索面拉索，数量不小于72根，拉索采用高强度钢丝，直径不小于3mm。主塔位置设置可调滑动支座，桥面设置伸缩缝。

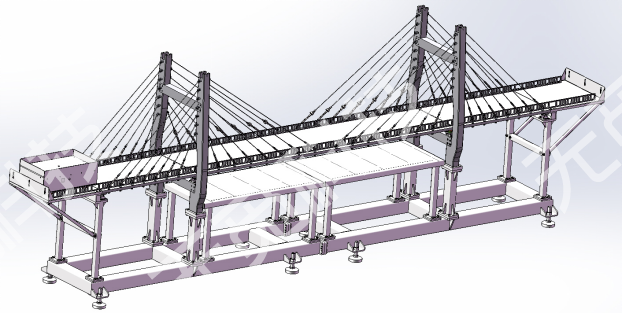

图1-1 斜拉桥示意图

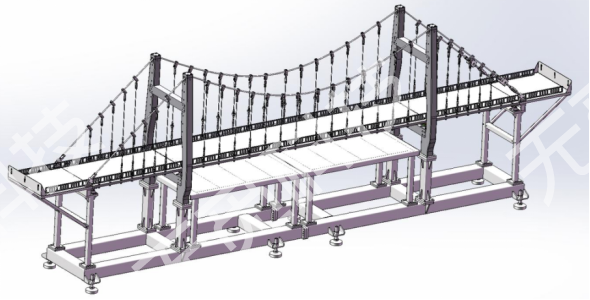

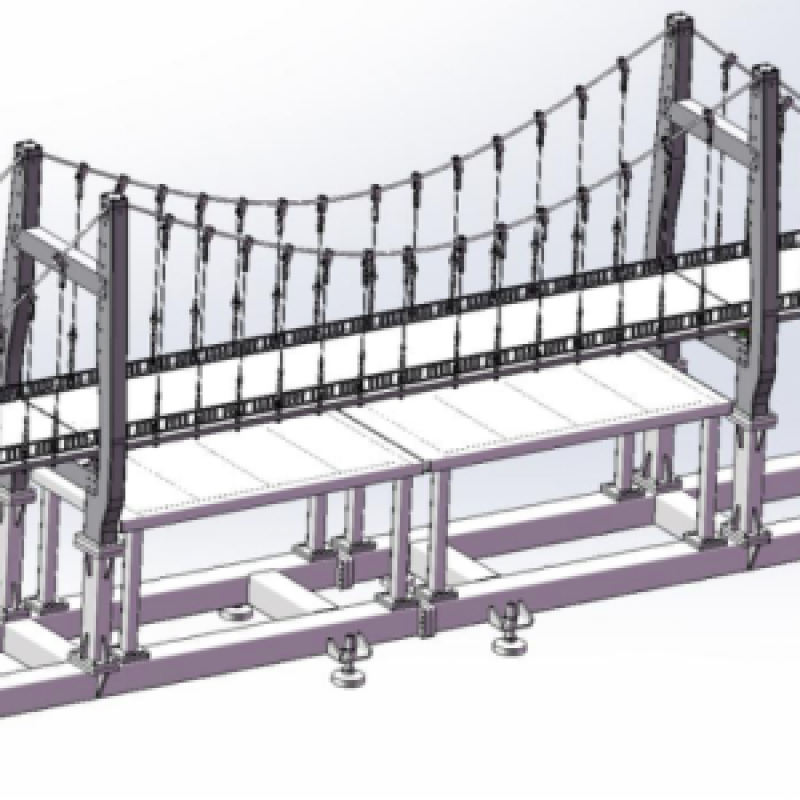

1-2 悬索桥示意图

大跨度承拱桥动静试验模型桥梁全长6.35m。桥型设计为钢箱型拱桥（1m+4.35m+1m），按工程桥梁1：45缩尺。模型桥梁按双向八车道设计，主桥全宽0.9m。全桥设2道伸缩缝，在桥边拱桥面系变化处各设置一道伸缩缝。

主拱采用等截面钢箱型提篮拱，拱肋向内倾斜，与竖向成10°夹角；主拱矢高f=0.9679m，矢跨比f/L=1/4.5，拱轴线为悬链线，拱轴系数m=1.6。

边拱采用混凝土箱型拱肋，矢高f=0.25m, 悬链线拱轴系数m=1.2，截面尺寸为0.055m（宽）×0.9m（高）。边拱肋端部设置横梁，横梁采用L型截面。

全桥吊杆间距0.18m布置，全桥共设置吊杆40根。

模型桥梁下部结构为主桥主拱座，拱座下设置承台，单个承台平面尺寸为0.3 m（纵向）×0.4 m（横向）×0.1m（高）。主桥拱座侧面呈 “Y”形，拱座在横断面上呈斜面四边形。

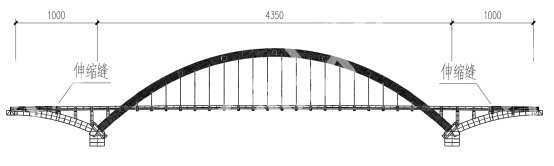

图1-3 承拱桥桥梁立面图

1.2 技术标准

本桥梁设计采用城市快速路标准。主要技术标准如下：

（1）工程安全等级：一级，设计基准期100年。

（2）道路等级：城市快速路，双向八车道。

（3）设计行车速度：设计行车速度为80km/h。
