磁电式传感器：原理、特点、用途与应用场景详解
一、 核心原理与本质
磁电式传感器是一种基于电磁感应定律（法拉第定律）工作的物理传感器。其核心原理是：当导体（通常是线圈）与磁场发生相对运动时，穿过导体的磁通量会发生变化，从而在线圈两端感应出电动势（电压）。这个感应电势的大小与线圈和磁场之间的相对运动速度成正比（即 E ∝ v）。因此，它能够直接将机械振动、位移或速度等物理量（尤其是运动速度）直接转换为与之成正比的电信号输出。最关键的特性：发电型（有源） – 这是磁电式传感器最显著的特征。它在工作时完全不需要外部电源供电。驱动传感器产生信号的能量直接来源于被测物体自身的机械运动能量。这一特性决定了它特别适合于长期监测、无源现场或供电困难的场景。
二、 突出特点
- 核心高性能： 采用高品质的德国进口核心磁性材料和结构设计，确保传感器具有极低的最低可测频率响应（可低至零点几赫兹）和极高的灵敏度（单位速度输入产生的输出电压高）。这使得它能精确捕捉微弱的低频振动。
- 高可靠性 & 动态范围宽： 坚固的设计和优化的电气特性使其在恶劣环境和不同强度的振动信号下都能稳定可靠工作，既能检测微小振动，也能耐受较强的冲击（动态范围广）。
- 优良密封性： 通常具有坚固的外壳和高等级密封（如IP67或更高），有效防护灰尘、潮气甚至一定程度的水浸，适应室内外、地下、潮湿等苛刻环境。
- 无源伺服工作： 重申其发电特性 —— 无需外部供电。这不仅简化了系统布线（通常只需信号线），也消除了因供电线路引入的干扰或故障点，特别适合长期无人值守站点。
- 低频响应好： 特别强调其在低频振动测量（如大地脉动、结构缓慢摆动）方面的优势。
三、 主要用途
磁电式传感器主要用于测量振动速度（或通过简单积分电路间接获取位移）。它的典型用途包括：
- 振动速度的直接测量： 这是最基本、最核心的应用。直接输出与振动速度成正比的电信号。
- 结构振动监测与分析： 监测建筑物、桥梁、大型机械设备等结构在各种工况下的振动状态。
- 位移监测 (间接)： 结合积分电路，可将速度信号转换为位移信号，用于监测结构的相对变形或振幅。
- 旋转机械状态监测与故障诊断： 监测电机、齿轮箱、泵、风机等旋转机械的轴承振动、不平衡、不对中等故障特征。
- 冲击、碰撞检测： 用于捕捉瞬态的高频或高强度冲击事件。
- 地震动监测与预警： 作为拾取地球表面振动的关键传感器。
|

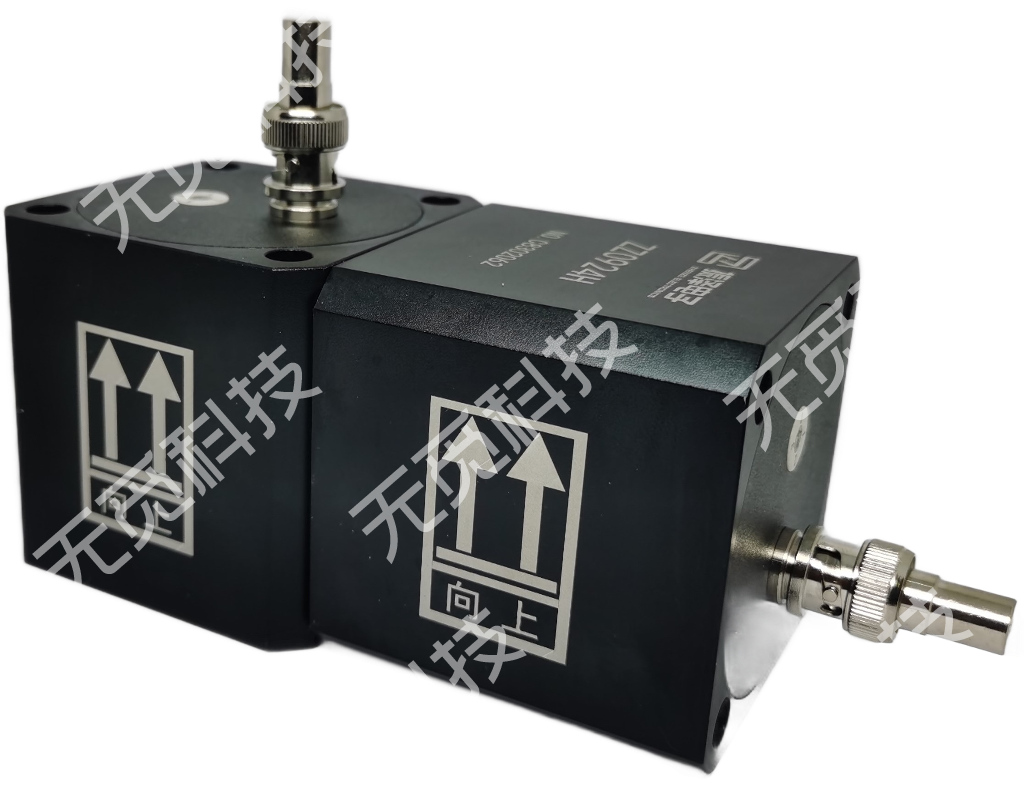

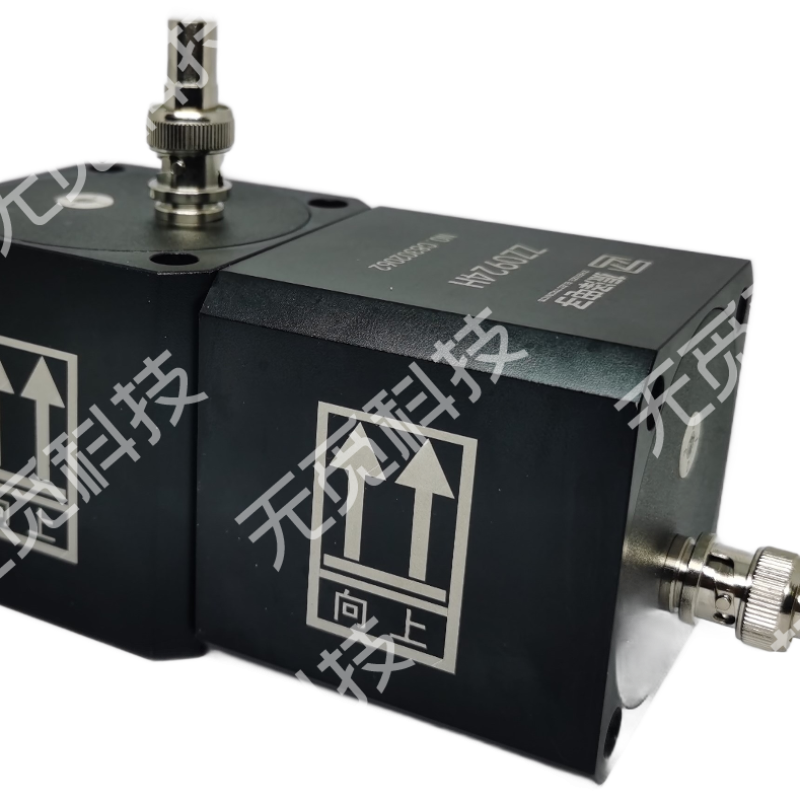

型号 |
ZZ0924V ZZ0924H |
ZZ0926 |
|||
|
档位 |
3 |
2 |
1 |
0 |
|
|
灵敏度 |
～0.5 V/ m·s-1 |
～2.50 V/ m·s-1 |
～20.0 V/ m·s-1 |
～0.33 V/ m·s-2 |
～20 V/ m·s-1 |
|
量程 |
0.6 m/s |
0.3 m/s |
0.125 m/s |
20 m/s2 |
0.5 m/s |
|
频率范围(Hz) |
0.17～100 |
0.5～100 |
1～100 |
0.25～100 |
10～1000 |
|
横向比(%) |
< 5 |
< 5 |
|||
|
工作温度(℃) |
-10 ～ +50 |
-10～ +50 |
|||
|
安装方式 |
4-M5 |
M5螺纹 |
|||
|
外形尺寸(mm) |
63×63×63 |
S34×55 |
|||
|
重量(克) |
800 |
158 |
|||
|
输出方式 |
BNC |
BNC |
|||
四、 广泛的使用场景
得益于其无源、低频响应好、密封可靠、动态范围宽、灵敏度高等特点，磁电式传感器广泛应用于以下领域的具体场景：
- 土木工程结构健康监测 (SHM)：
- 桥梁： 实时监测车流、风载、地震等作用下桥梁的振动响应（速度/位移），评估其健康状况、安全裕度及长期变形趋势。常用于桥塔、桥面关键截面、索端等处。
- 大型建筑： 如摩天大楼、体育馆、航站楼等，监测风振、人群荷载、施工扰动或地震引起的结构振动，评估舒适度和安全性。
- 大坝： 监测大坝在蓄水、泄洪、地震时的坝体及基岩振动。
- 隧道与地下工程： 监测运营期的环境振动（如地铁运行影响）或施工期爆破振动。
- 大型设备基础： 监测大型动力设备（如压缩机、汽轮机）运行时对基础的振动影响。
- 地震监测与地球物理：
- 强震动监测： 布设在建筑物内、基岩上或自由地表，用于记录破坏性地震时的强烈地面运动（速度）数据，服务于工程抗震研究、灾情快速评估和应急响应。
- 微震动 / 脉动监测： 利用其极低频响应和高灵敏度，监测地球背景噪声、缓慢的地壳形变相关的微弱振动信号，用于地下结构探测（如城市地下空间扫描）、地脉动特性分析等。
- 地震预警与烈度速报网络： 作为地震计的核心传感单元之一（常搭配力平衡反馈），快速捕捉地震初至波（P波），为预警提供输入信号。
- 工业设备监测与预测性维护：
- 旋转机械振动： 广泛应用于石油化工、电力（电厂）、冶金、造纸等行业的离心泵、压缩机、风机、电机、齿轮箱、涡轮机等关键设备轴承座处的振动速度监测，诊断不平衡、松动、轴承损伤、不对中等故障。
- 往复机械： 监测内燃机、活塞式压缩机等的振动。
- 机床： 监测加工过程中的振动状态。
- 交通运输工具振动测试与监测：
- 轨道车辆： 监测车辆运行时的平稳性、轮轨关系、关键部件的振动状态（车体、转向架）。
- 船舶： 监测主机、推进轴系、船体结构的振动，评估舒适性和结构安全。
- 汽车测试： 在试验场或台架上测试发动机、底盘、车身在各种工况下的振动特性。
-
特殊环境与场合：
-
- 无（难）供电区域： 如偏远山区的地震监测站、大型结构内部监测点、危险品区域等。其自发电特性成为关键优势。
- 需长期无人值守站点： 依靠其可靠性和无源特性，适合自动监测站。
- 爆炸性或高安全要求区域： 无需电源，本质安全性高。
- 水下/高湿环境： 依赖其高等级密封性，用于水坝下游、水下结构、海洋平台的振动监测（需专为水下环境设计）。
- 高温环境： 特殊设计的型号可用于监测汽轮机、燃气轮机等高温设备附近的振动（注意工作温度范围）。
总结：
磁电式传感器以其无源发电、优异的低频性能、高灵敏度、宽动态范围和坚固可靠性，成为了长期、可靠地监测低频至中高频振动速度（特别是工程结构振动、地面运动、工业设备振动）的理想选择。它在需要免维护运行、恶劣环境适应性以及精确捕捉微弱或强烈振动的场景中具有独特的、不可替代的价值。
