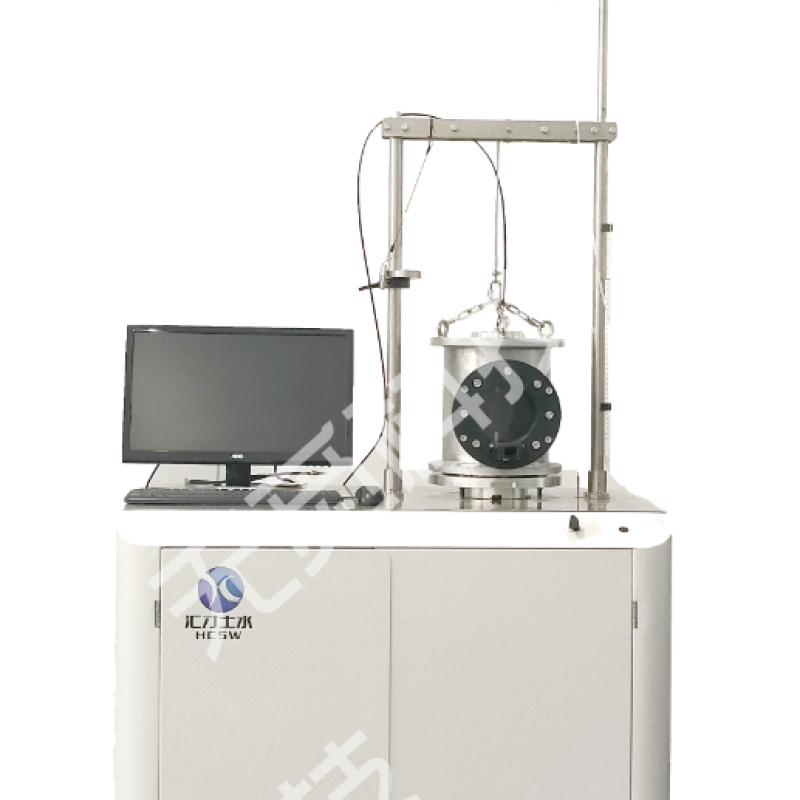

动态三轴测试系统-电机

一、产品型号：动态三轴测试系统-电机

二、产品功能

动态三轴测试系统-电机 在多年土工试验仪器开发的经验基础上，吸取了现今先进的机械制造工艺和自动控制技术设计生产的一套具有全数字化自动操作的高精度量测与控制的高级室内土工试验设备。这套设备旨在为科研工作者提供一套可进行精准的关于土的液化、动强度、模量阻尼等相关数据测定试验的全面解决方案。是室内土工三轴试验的必备仪器。还为客户提供了可进行常规三轴试验以及高级程序（如应力或应变路径）所必需的基础性试验模块，包含常规静力三轴试验模块：UU/CU/CD、等向固结试验等及更高级的多级循环加卸载试验和应力路径试验等。

三、系统组成

• ▪ 动态三轴测试系统-电机 HC-DTS包含有加载框架、一组流体压强控制器（分别控制压力室围压和反压）、驱动系统、压力室系统、图像测量系统、数据采集分析系统等组成。
• ▪ 经过特殊设计的动态测试系统主体框架是一个包含有压力室电动抬升装置与试验底座移动装置的高精度三轴加载架，整体结构具有运行精度高，噪音小，地面负荷轻的特性。
• ▪ 体积压强控制器由步进电机带动滚珠丝杠转动推动丝杠螺母，丝杠螺母通过长杆和压力缸中的活塞相连，推动活塞动作，实现控制压力缸及与之相连的压力室中的流体压强的功能，通过电机运动行程和缸体截面积可计算流体体积变化。
• ▪ 数据采集分析系统对试验过程中的流体压强、载荷信息及位移变化进行高速实时采集，这套采集系统带有“同步触发”功能来确保所有连接的传感器（轴压传感器，数字图像测量变形）的转换值代表采样的同一个瞬间，消除因延迟带来的任何数据偏差。

四、技术参数

五、 试验系统软件及后处理软件

1.软件功能：固结模块：轴压/反压/围压形式可选，且具有“时间固结、时间-排水量固结、时间-变形固结、时间-孔压固结”多种形式；循环加卸载模块；CU/CD剪切模块；应力路径模块；波形振动模块：在力控下可实现正弦、三角、随机波，位移控下可以实现正弦、三角、方形波等。

2.试验结果输出：对基于角点识别的试样变形数字图像测量采集软件的输出进行一系列变换；包括特征点坐标数据进行平滑修正、镜面转换、边缘点识别、原始像素当量的确定及变形过程修正、柱坐标展开为平面坐标、图像拼接等；同时引入有限单元法，通过试样表面离散的有限个单元的节点位移信息，构建试样局部或全表面的应变场。软件能输出包括试验基本信息、测量时间、轴向力、围压、竖向应变、横向应变、体积应变等信息，并以数据文件的形式保存。
