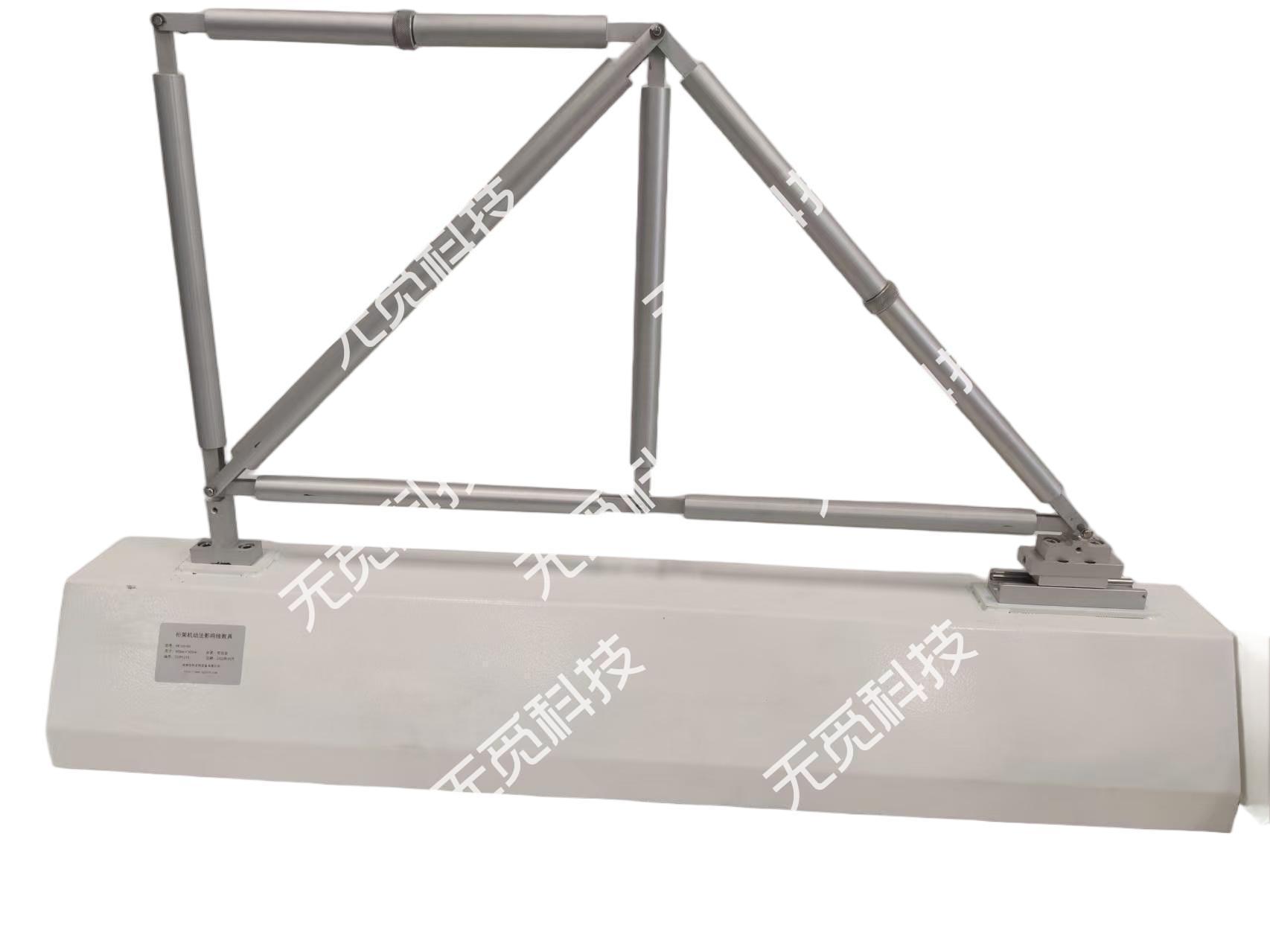

桁架影响线演示教具：移动荷载下，杆件内力怎么变
桁架影响线演示教具：移动荷载下，杆件内力怎么变
影响线是桥梁和结构力学教学中的重要内容，但学生常把它当成画图题。桁架影响线演示教具可以让移动荷载沿结构移动，杆件内力随位置变化被实时观察。 这类装置的价值，是把“某一点响应随荷载位置变化”的概念具体化，帮助学生理解最不利位置、活载布置和桥梁设计中的影响线思想。
产品/应用背景
这篇文章围绕：桁架影响线演示教具；伸臂梁影响线演示教具。结构加载和结构力学类设备不能只看外观或单项参数，必须把试件、加载、反力、边界、测量和安全放在同一套方案里判断。
关键技术点
| 关注点 | 说明 |
|---|---|
| 移动荷载 | 荷载位置变化是影响线教学的核心，不应只做固定点加载。 |
| 杆件内力 | 可选关键杆件测量轴力变化，理解拉压转换。 |
| 支座反力 | 支座反力影响线可作为入门，再扩展到杆件内力。 |
| 结构几何 | 桁架节点、杆件和支座要清晰，便于对应理论模型。 |
| 数据曲线 | 实验曲线与理论影响线对比，能强化概念。 |
| 课堂互动 | 让学生先预测最不利位置，再用装置验证。 |
典型应用场景
- 结构力学影响线章节课堂演示。
- 桥梁工程中移动荷载和最不利布载教学。
- 学生实验报告中理论影响线与实测曲线对比。
- 开放实验课中自定义移动荷载路径。
设备选型或方案配置建议
- 选定目标反力或目标杆件内力。
- 由学生先绘制理论影响线。
- 移动荷载逐点加载，记录响应数据。
- 绘制实测影响线并与理论曲线比较。
- 讨论节点摩擦、模型刚度和测量误差来源。
实施/验收注意事项
- 需要演示的结构类型：桁架、伸臂梁或刚架。
- 移动荷载形式、测点数量和是否需要自动采集。
- 课程分组、实验台数和软件显示要求。
- 是否需要配套桥梁模型或静定梁实验装置。
常见问题
影响线和内力图有什么区别？
内力图描述固定荷载下结构各截面的响应，影响线描述单位移动荷载位置变化时某一响应量的变化。
为什么用桁架做影响线演示？
桁架杆件内力清晰，拉压变化直观，适合帮助学生建立移动荷载概念。
小结
桁架影响线教具把移动荷载变成可操作实验。学生看到杆件内力随荷载位置变化，影响线就不再只是图纸上的线。
