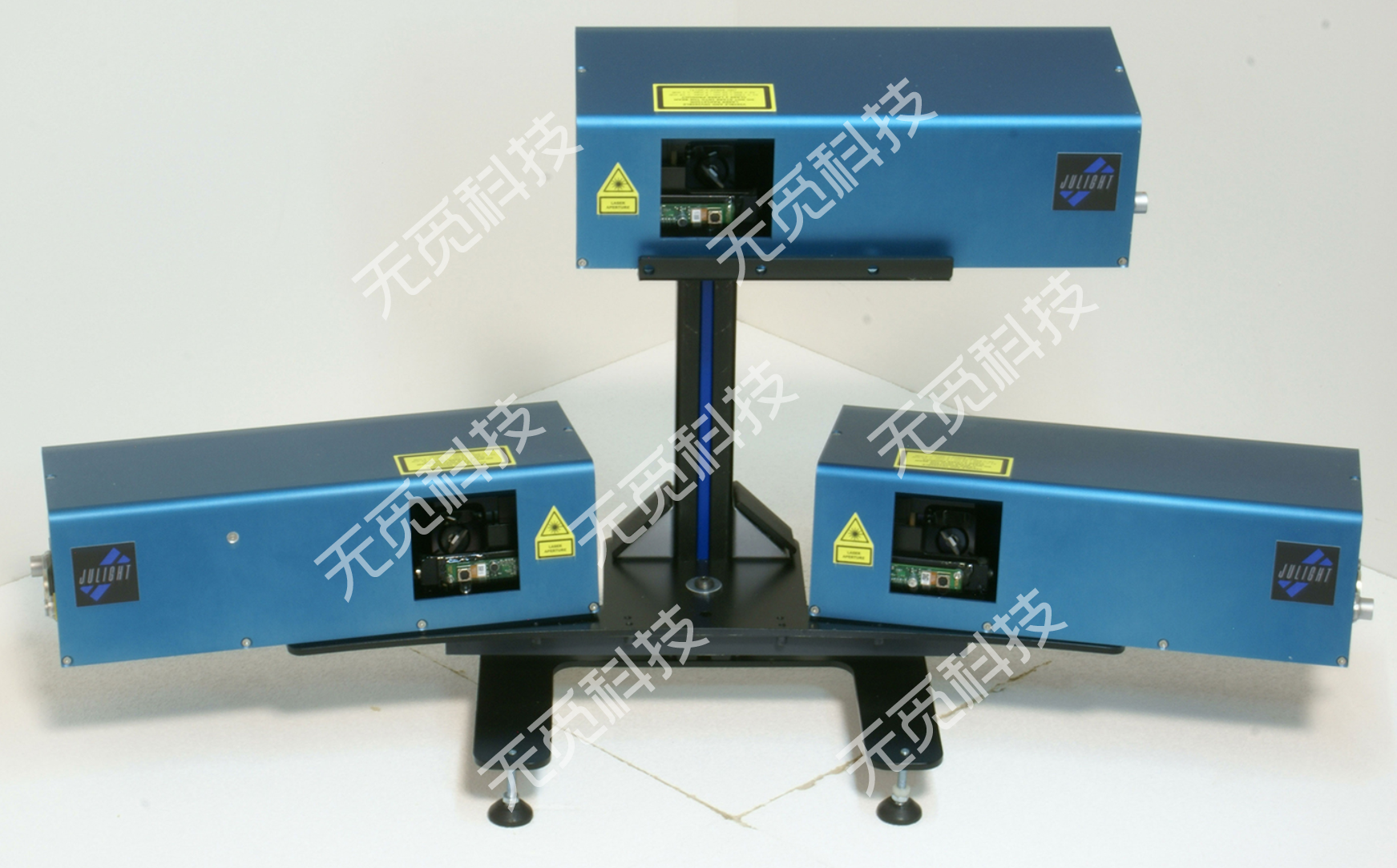

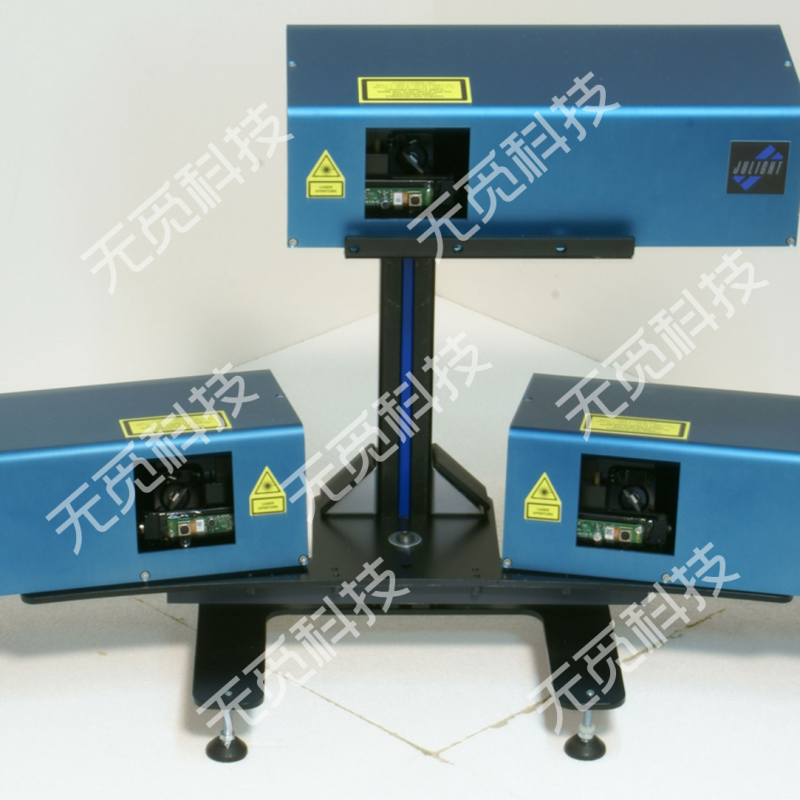

三维扫描激光测振仪
一、产品简介
三维扫描激光测振仪是一种高精度非接触式振动测试系统，通过多个激光测振头与扫描系统相结合，实现结构表面的三维振动测量。系统能够同时获取被测结构在 X、Y、Z三个方向的振动响应，并通过扫描技术实现全场振动分布测量。
与传统单点振动测试方法相比，三维扫描激光测振仪能够在短时间内完成大量测点的振动测试，并生成完整的三维振动模态形状和动态响应分布，是现代结构动力学测试和模态分析的重要设备。
该系统广泛应用于航空航天、汽车工程、机械制造、电子器件以及高校科研实验等领域，特别适用于复杂结构振动分析和高精度模态测试。
二、工作原理
三维扫描激光测振仪采用多个激光测振头对同一测点进行测量，通过三束激光从不同角度照射到被测结构表面，并通过数据处理软件对测得的振动信号进行解耦计算，从而得到结构在 X、Y、Z三个方向的振动分量。
系统利用扫描镜控制激光束在结构表面进行扫描，实现大面积结构的全场振动测量。通过数据采集与模态分析软件，可以得到结构的振动频率、振型、振幅分布以及动态响应等信息。
该系统采用先进的数字信号处理技术，可避免多束激光之间的干扰，并实现高精度三维振动测量。
三、核心技术优势
1 三维振动测量
系统通过三束激光同时测量同一测点的振动响应，可获取结构 X、Y、Z三个方向的振动分量，实现完整的三维振动分析。
2 全场振动扫描
系统可通过扫描技术对结构表面进行自动扫描，实现全场振动测量，并生成三维振动分布图。
3 高密度测点测量
扫描系统支持 1024×1024测点扫描能力，能够对复杂结构进行高精度振动测试。
4 高精度振动检测
系统位移分辨率达到 亚纳米级甚至pm级，能够检测极微小振动信号。
5 自动聚焦与视觉辅助
系统内置高清摄像系统和自动对焦功能，可实现快速测点布置和自动扫描，提高测试效率。
6 适应复杂环境测试
系统激光波长设计可适用于高温结构振动测量，可在高温环境中进行振动测试。
四、主要技术参数
| 参数 | 指标 |
|---|---|
| 振动测量方向 | X / Y / Z 三方向 |
| 位移量程 | ±20 mm |
| 最大振动速度 | ≥40 m/s |
| 频率测量范围 | 0 – 25 MHz |
| 扫描范围 | ≥50° × 50° |
| 最大扫描点数 | ≥1024 × 1024 |
| 工作距离 | 0.1 – 5 m |
| 激光波长 | 1550 nm |
| 激光功率 | ≤10 mW |
| 轮廓扫描精度 | ±1.5 mm |
五、系统组成
典型三维扫描激光测振系统主要包括：
-
主激光扫描头
-
辅助激光扫描头
-
数据处理前端
-
数据采集系统
-
控制与分析软件
-
工控计算机
-
三脚架及安装支架
系统通过专业软件进行扫描控制、数据采集和模态分析，并能够生成三维振型动画及振动分布图。
六、典型应用领域
航空航天
-
航空发动机叶片振动测试
-
飞机结构模态分析
-
高温结构振动测试
汽车工程
-
整车结构模态测试
-
汽车NVH分析
-
车身振动测试
机械工程
-
电机振动检测
-
旋转机械振动分析
-
工业设备动态测试
科研实验
-
结构动力学研究
-
模态分析实验
-
有限元模型验证
