一、产品简介
“伸臂梁影响线演示教具”是结构力学教学中用于演示静定组合梁（格柏梁）结构的影响线形成规律的专业教学实验装置。
该教具基于机动法原理设计，通过对支座施加竖向位移或对节点施加单位转角，直观演示固定端反力、固定端弯矩以及中间截面弯矩等典型影响线的形状与变化规律。

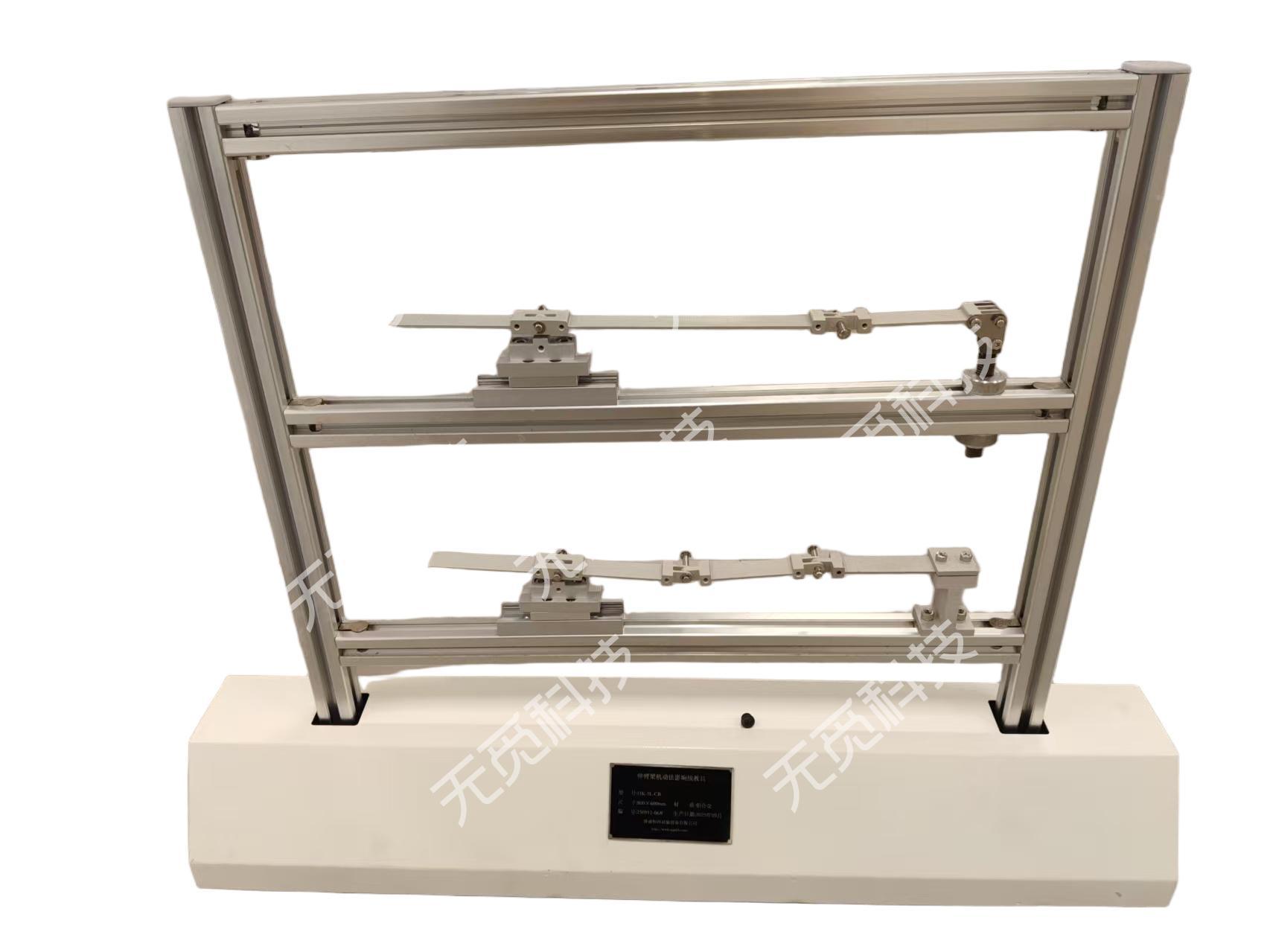

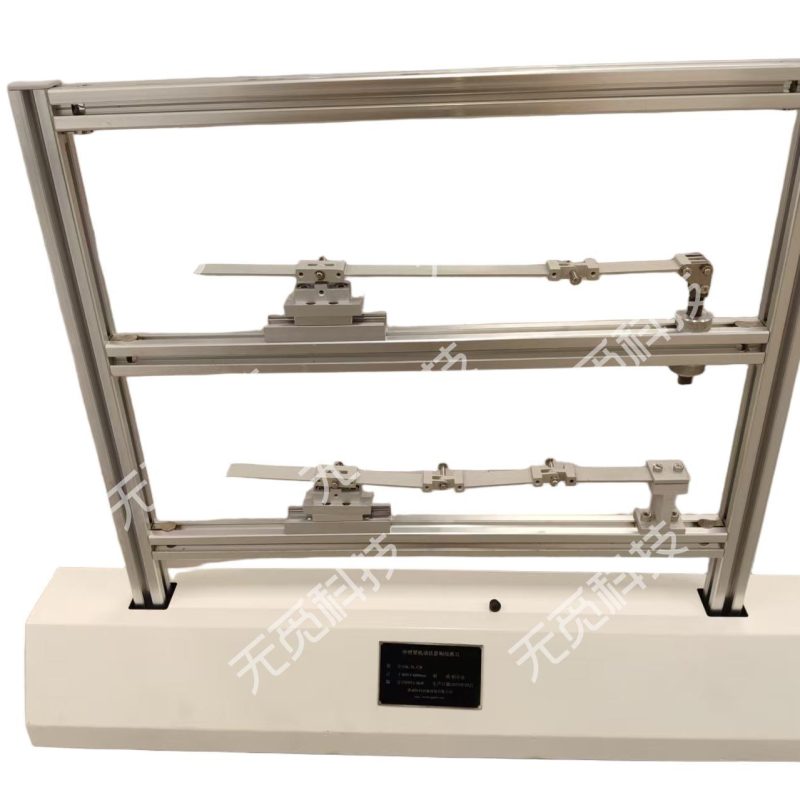

模型采用上下双层结构设计，上层用于演示支座反力与固定端弯矩，下层用于演示中间截面弯矩影响线，构造精巧、演示直观，是高校土木工程、桥梁结构及工程力学课程中进行影响线教学的理想设备。
二、主要功能
-
直观演示伸臂梁的分段线性影响线：
-
通过对支座施加单位竖向位移或转角，展示反力与弯矩影响线形态；
-
可视化展示静定结构的折线形变形特征。
-
-
验证机动法（缪勒–布雷斯劳原理）在组合梁中的应用：
-
支座反力影响线：释放支座竖向约束并施加单位位移；
-
固定端弯矩影响线：释放转动约束并施加单位转角；
-
截面弯矩影响线：释放截面约束并施加局部单位转角。
-
-
教学与科研双用途：
-
支持课堂演示、学生实验及研究验证；
-
帮助学习者理解“折线形影响线与支座铰点的关系”。
-
三、可开展实验
| 实验项目 | 实验内容 | 主要现象与教学目标 |
|---|---|---|
| 实验一：固定支座反力影响线 | 对固定端支座施加竖向单位位移 | 形成两段直线组成的折线形变形曲线 |
| 实验二：固定端弯矩影响线 | 释放固定端转动约束并施加单位转角 | 梁体绕支座旋转，形成典型折线影响线 |
| 实验三：中间截面弯矩影响线 | 在跨中截面施加单位转角 | 梁体出现三角形折线形变，演示截面弯矩影响线 |
| 实验四（扩展）：组合梁连续影响线 | 联动上、下层模型，演示完整格柏梁受力特性 | 掌握格柏梁的分段线性影响线规律 |
四、技术参数
| 项目 | 参数说明 |
|---|---|
| 主体结构 | 双层伸臂梁模型（静定组合梁） |
| 材料 | 高强度铝合金梁体 + 钢制支座结构 |
| 支座配置 | 固定支座 + 中间铰支座 + 滚动支座 |
| 约束释放机构 | 可调压片 / 铰接转换装置 |
| 位移与转角施加 | 丝杆微调机构（±10 mm / ±5°） |
| 模型尺寸 | 约 800 × 400 mm |
| 实验形式 | 桌面式手动操作 |
| 实验内容 | 反力、弯矩、截面影响线演示 |
| 适用课程 | 结构力学、桥梁结构、工程力学 |
| 使用对象 | 高校师生、科研机构、结构实验中心 |
五、产品优势
-
教学逻辑清晰：展示支座、铰接与截面影响线全过程；
-
结构对比性强：上、下层模型对照演示不同受力形式；
-
可操作性高：模块化结构，位移与角度调节精确可控；
-
物理直观性强：折线形变清晰，便于理解静定结构特点；
-
耐用安全：采用精密加工铝合金与钢制支撑件，持久耐用。
六、应用范围
-
土木工程、桥梁工程、建筑结构类课程教学；
-
力学实验中心、教学实验室结构力学分区；
-
教师课堂直观演示与学生自主实验；
-
结构力学基础教学及影响线可视化研究。
