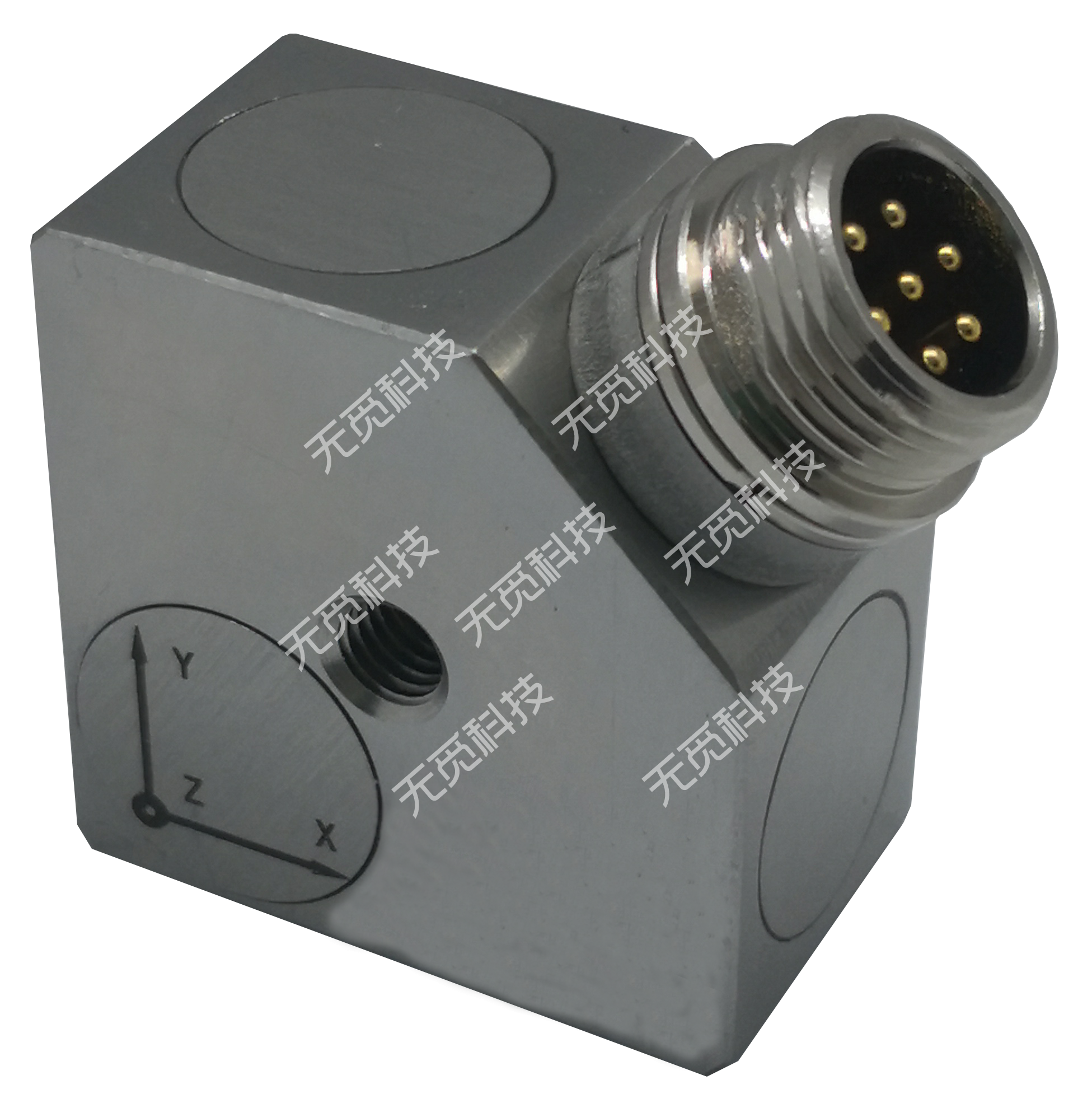

三轴IEPE加速度传感器

在现代工业设备状态监测、结构健康评估以及科学实验中，对振动信号的精准捕捉至关重要。三轴IEPE加速度传感器正是为此需求而生的精密测量工具。它集成了三个相互垂直（X, Y, Z轴向）的独立压电敏感元件于一身，能够在空间三个正交方向上同时、实时地测量振动加速度。

这种独特的设计消除了单轴传感器需要多次安装、多次测量的繁琐和不一致性，为用户提供了结构振动状态的整体视角，极大地提升了测量效率和数据的空间关联性。每个轴向的信号可通过多针连接头配合独立电缆，或通过多个同轴接头独立输出，方便用户灵活接入数据采集系统，精准获取三轴向的加速度时域或频域信号。

为适应广泛的工程应用，三轴加速度传感器提供丰富的灵敏度选项（如100 mV/g, 500 mV/g等），满足从微振到强冲击的不同量程需求。特别是当应用场景要求高频响应、需要极小的附加质量以避免影响被测结构动态特性、或者面临极其有限的安装空间时，结构紧凑、可靠性高的小型化三轴加速度传感器成为了理想之选。

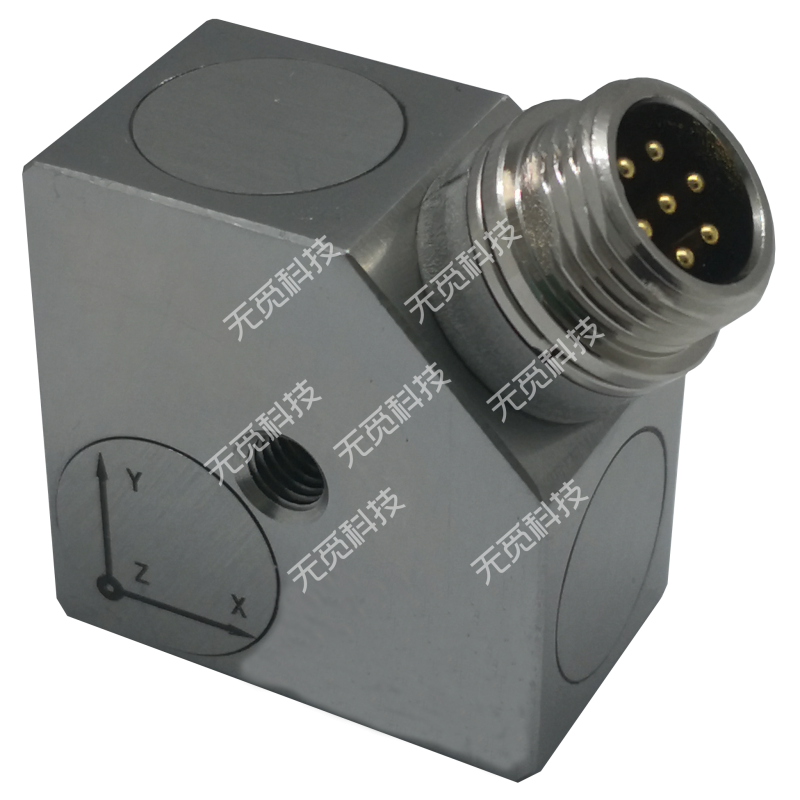

三轴IEPE加速度传感器

核心特点：

三轴同步测量： 单个传感器同时精准捕获空间XYZ三个方向上的振动加速度，提供全面的振动信息，简化测试流程，提升数据一致性。
宽频响范围： 覆盖从极低频（通常低至0.5 Hz或更低）到高频（通常可达5 kHz或10 kHz以上）的振动信号，满足不同频率特征的测量需求。
结构紧凑，坚固可靠： 高集成度设计，体积小巧，重量轻（附加质量小），同时具备优异的机械强度和长期稳定性，适合严苛工业环境。
IEPE (ICP®) 技术： 内置电路提供恒流激励和信号调理，输出低阻抗电压信号，抗干扰能力强，兼容绝大多数主流数据采集设备，实现长距离无损信号传输。
多种接口选择： 标配多针连接器（常用5针、7针）配合分支电缆，或可选轴向独立同轴接头（如三BNC、三LEMO），方便系统集成。
丰富的灵敏度： 多种灵敏度可选，覆盖不同量程的应用需求。

型号	ZZ0141-10		ZZ0141-100	ZZ0141-500	ZZ0142 (航插款)	ZZ0146 （隔离）	ZZ0148
量程(g)	500	50		10	500/50/10	10	100/50
灵敏度(mV/g)	10	100		500	10/100/500	500	50/100
频响范围(Hz)	1-7k	0.7-6k		0.35-5k	0.35-5k	0.5-2000	1-7000
谐振频率(kHz)	～40	～24		～30	～30	～10	～37
温度范围(℃)	-40～+120	-40～+120		-40～+120	-40～+120	-40～+120	-40～+120
输出方式	3-L5	3-L5		3-L5	GX12航插	M12航插	4芯航插
安装方式	M5或Φ5	M5或Φ5		M5或Φ5	M5或Φ4	M5或Φ4	M5或者粘接
重量(克)	68	68		68	53	400	20
尺寸（mm)	28×28×16	28×28×16		28×28×16	29×29×17	41×41×20	141414（25）

主要用途与核心应用场景：

三轴IEPE加速度传感器因其强大的同步测量能力和适应性，广泛应用于：

机械设备状态监测与预测性维护(CM/PdM)：
- 旋转机械： 检测风机、泵、电机、压缩机、齿轮箱、涡轮机等关键设备的轴承故障（内圈、外圈、滚珠）、轴不对中、轴弯曲、不平衡、松动、齿轮啮合问题等，在故障早期发出预警。
- 结构健康监测(SHM)： 监测桥梁、建筑、大型平台、风力发电机塔架/叶片等结构在各种载荷（交通、风载、地震等）下的振动模态、响应频率和阻尼特性，评估结构完整性、疲劳寿命和安全性。
产品研发与测试验证：
- 汽车/航空/轨道交通： 整车NVH（噪声、振动与声振粗糙度）测试，动力总成振动分析，零部件（发动机支架、悬挂系统）疲劳测试，模态测试（ODS, EMA），碰撞/冲击测试。
- 消费电子/家电： 手机/可穿戴设备跌落测试，电机振动评估，产品寿命与可靠性试验。
- 精密仪器/机床： 主轴动平衡检测，加工精度分析，减振系统效果评估。
模态分析与结构动力学测试：
- 通过多点布置三轴传感器，高效获取结构的模态振型、固有频率、阻尼比等动力学参数。
环境与大地振动监测：
- 测量背景环境振动，评估设备运行对环境的影响，或用于地震监测及响应分析。
冲击与瞬态事件捕捉：
- 捕捉冲击试验中的加速度峰值和波形，用于评估产品的耐冲击性能。
航空航天：
