光纤光栅传感技术在花江峡谷大桥主缆健康监测中的创新应用
一、引言：悬索桥的挑战与创新需求
花江峡谷大桥作为山区第一跨径悬索桥（主跨1420米）和世界第一高桥（桥面高625米），其建设面临复杂峡谷风场、剧烈气候变化的双重挑战。主缆作为悬索桥的核心受力构件，由217根通长索股构成，单缆直径892.6mm，内含91根φ5.7mm镀锌铝镁合金钢丝。传统监测技术存在精度不足（误差±5%）、误报率高（>15%）、温度敏感性（漂移0.5%/℃）及人工巡检强度大等痛点。为此，光纤布拉格光栅（FBG）传感技术凭借抗电磁干扰（>60dB）、多参数同步感知（应变/温度/湿度分辨率达1με/0.1℃/0.5%RH）、长距离分布式监测（单光纤覆盖10km）等优势，成为破解难题的关键。
二、技术攻坚：智慧索股的研发与突破
1. 智慧索股结构设计
-
应力应变传感件：采用碳纤维复合材料（CFRP）包裹裸光纤，通过树脂硬化形成多层保护结构，解决光纤脆性（延伸率仅1%）与钢丝（延伸率4%）协同变形难题。
-
温湿度传感件：采用螺旋铠装与凯夫拉复合结构，直径5.7mm，兼顾透气性与抗挤压性能，布置于索股中心以减少摩擦损伤。
2. 关键技术突破
-
超长光纤信号衰减：研发新型调制解调模块，攻克2380米超长光纤光信号衰减难题，实现全索股连续监测。
-
高温防护：耐受主缆锚固瞬时460℃高温，采用耐热涂层与复合封装技术，确保传感器在80℃以下稳定工作。
-
抗挤压性能：通过索夹挤压力计算（30.7kN/m）与365.3kN抗压试验验证，智慧丝在极端挤压下仍保持信号完整性。
3. 实验验证
-
拉力试验：智慧丝抗拉强度达49kN（单根钢丝破断力），锚固效能≥1.0，满足主缆受力需求。
-
静载试验：施加95%破断拉力（4324.08kN）后，光纤信号无异常，协同变形误差<3%，锚固可靠性通过验证。
三、工程化应用：从实验室到施工现场
1. 施工难点与解决方案
-
架设工艺：编制《智慧缆索放索工作指南》，解决长距离大落差牵引、入鞍抗挤压等技术难题，控制牵引速度与曲率（避免折弯损伤）。
-
监测系统集成：构建应力-温湿度耦合监测体系（采样率1kHz），实现数据实时传输与云端分析，误报率降至2%。
2. 布置方案
-

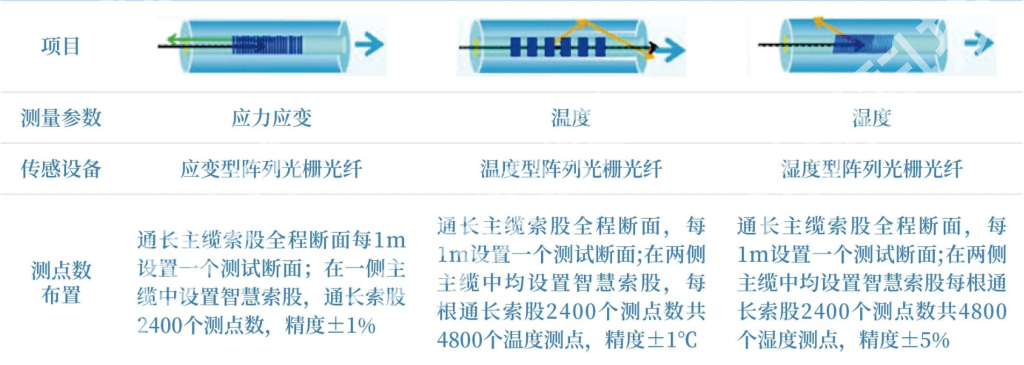

测点分布：主缆全程每隔1米设置测试断面，结合应力分布与温度场梯度，上下部差异化布置传感器，实现全域覆盖。
-
功能协同：温湿度传感器联动除湿系统，应力数据预警结构异常，形成“感知-分析-控制”闭环。
四、应用成果与行业价值
-
技术可靠性：传感器植入存活率>95%，交叉灵敏度<3%，实现桥梁全寿命周期智能运维。
-
管理效率提升：替代日均4小时人工巡检，降低高空作业风险，运维成本减少30%以上。
-
行业范式意义：为山区特大跨悬索桥数字化管养提供技术标杆，推动桥梁监测从“被动维修”转向“主动预警”。
五、结论：技术创新赋能桥梁未来
花江峡谷大桥的实践标志着光纤光栅技术从实验室走向工程化应用的里程碑。通过智慧索股的研发，不仅解决了悬索桥主缆监测的全球性难题，更验证了数字化技术赋能基础设施安全的可行性。未来，随着FBG技术在更多桥梁场景中落地，其高精度、长寿命、低维护的优势将重塑桥梁健康监测体系，为交通强国战略提供坚实支撑。
