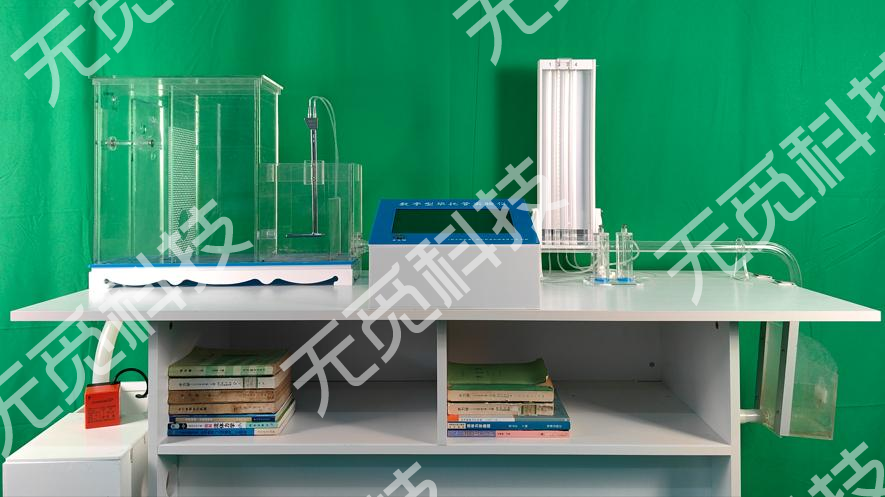

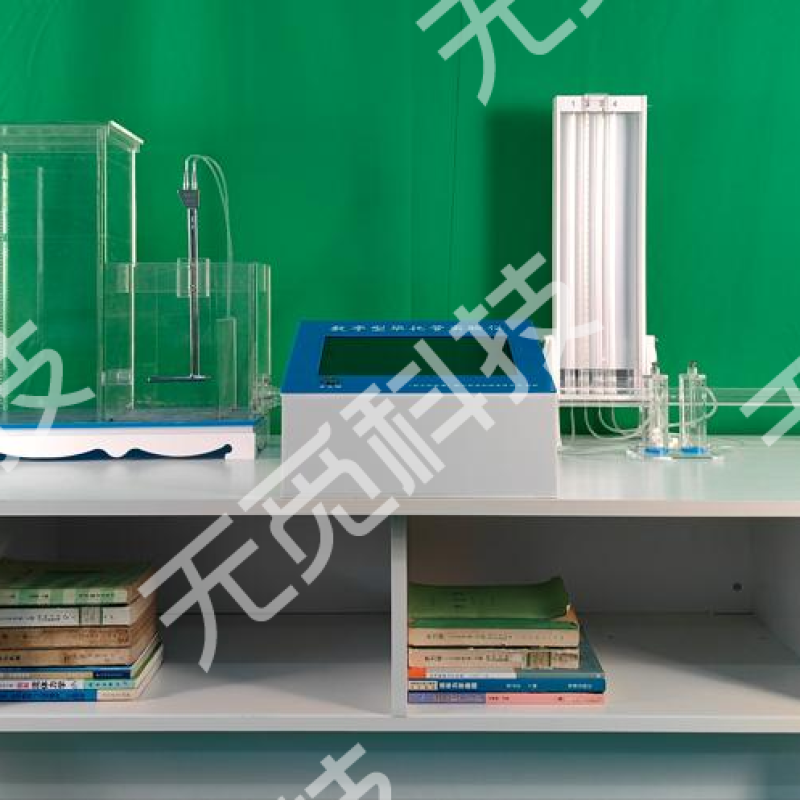

毕托管测速实验仪
在线咨询核心功能概述
FME-PLC系列流体力学实验系统是一款集教学、实验、测量、控制与数据分析于一体的高端综合实验平台。它以工业级PLC触摸屏为核心控制中枢，集成先进的传感器、电控模块及专业软件系统，专为流体力学实验教学与科研而设计。核心功能聚焦于：
- 1.触摸屏PLC智能操控与数据采集： 采用工业级PLC一体式触摸屏（10英寸真彩LCD），嵌入式专用实验软件系统，提供直观、稳定、一体化的实验操控界面。触手可及的参数设置、流程控制、实时数据显示与记录功能。
- 2.毕托管点流速测量技术实训： 配备标准Prandtl毕托管（带标定参数，测点可拆卸结构），是训练和掌握应用毕托管精确测量流体点流速技术的理想平台。
- 3.毕托管修正系数率定与校准： 系统提供精确的环境和设备条件，可对毕托管进行实际工况下的修正系数测定和校准，确保测量精度。
- 4.管嘴淹没射流点流速特性研究： 系统支持深入实验研究淹没射流条件下点流速系数的变化规律，为相关理论模型提供实证支持。
- 5.多样化流体力学定量定性实验： 除核心点流速研究外，系统基于其完善的测压、供水和控制系统，可扩展开展多项其他流体力学原理相关的定量测量与定性观察实验（需结合具体实验模型组件）。
技术参数
（1）实验系统配备集成设计的工业级PLC触摸控制系统作为实验数字巡检测控仪，实验系统配备的PLC 触摸屏测控型数字巡检测控仪防水防尘安全性不低于IP55等级。 有电子测控模块（包括220V转直流的多路稳压电源、压力传感器、气阀、气泵和PLC触摸控制系统等）集成化设计的测控箱1个，按照小型化触摸屏斜面朝上的人体工学设计，测控箱除总电源一键安全开关外，无硬件旋钮、开关。
（2）PLC触摸屏屏屏幕尺寸10英寸，分辨率1024×600像素，真彩色LCD，与PLC主板内部电路一体 化连接，无机身外多余外接通讯线，。
（3）PLC触摸控制系统，无需操作系统支持即可直接打开专用的嵌入式实验测控软件。
（4）触摸控制系统带有多媒体实验操作指南模块、多媒体实验原理模块，多媒体实验分析讨论模块，以及多媒体实验注意事项模块，便于实验教学及学生自主实验。
（5）PLC一体机配备测控模块：包括有软件控制自动加水测压筒模块；流量智能电控调节阀及控制模块；传感器测控模块）。连接有6通道模拟量输入（通道测压管水头数据、实时流量数据与零点校准）和2路数字量输入（流量调节电动阀开和关限位），可巡回电测实时数显（各参数测量数显精度1%FS）测控模块。
（6）配有带巡回电测数显的排式多管测压装置且该多测压管测压计可以自动排气：排式多管测压计电测 参考零点基准面误差小于1mm，可自动对测压计的各测压管排气排水。
（7）配备安全辅助模块：具备交互软件的实验系统停止操作和硬件的开关按钮键一键关机功能，并且， 为保障实验室管理安全性，实验软件还配有自设定的计时限时自动关机功能。同时，关机操作后，都会自 动排除测压管、测压筒及连接管系统中残留水后再真正关机，实现自动保洁功能。
（8）配备实验桌，实木板材（非中纤板、密度板），桌面尺寸长1500×宽600×高800（mm）；自循环供 水系统，水泵采用全封闭安全外壳，抗腐蚀机芯，（水泵流量和扬程满足上水箱溢流的恒压稳流供水）。 电动控制流速调节阀，有机玻璃蓄水箱与恒压供水器。
（9）毕托管测速仪：Prandtl标准型毕托管（测量水流速专用、带标定参数），测点可拆卸结构；测压系统：4管测压计，带滑尺与校准镜面，测压范围0~400mm，分辨精度0.5mm。
（10）配套有WEB网络版流体力学云平台实验数据处理软件：可进行实验数据记录表格输入，自动计算得到实验计算数值表，并能以Excel文件格式导出测量、计算各表数据，在计算机端能打印输出各数据计算表。带软件著作权证书。
（11）配套有基于WEB云平台的流体静力学实验虚拟仿真CAI软件和教师学生实验用户管理系统。能同时满足600人以上通过网络WEB登录，进行网上实验操作交互。带软件著作权证书。
典型使用场景：
- 高等院校的 流体力学/水力学/工程流体力学教学实验室。
- 水利工程、能源动力、机械工程、航空航天、环境工程等相关专业的 专业实验中心。
- 职业院校的 机电、水利工程实训基地。
- 科研院所或企业的 流体力学基础应用研究实验室。
- 国家级/省级 流体力学虚拟仿真实验教学中心（作为线上线下结合的实体硬件支撑平台）。
