桥梁桩基测试中的光纤传感：把承载力、沉降和桩身应变讲清楚

桩基测试要看的不是一条漂亮曲线，而是荷载、位移、应变和施工记录能不能互相解释。

这篇文章从测试目的倒推设备和测点，适合在方案沟通或采购前快速核对边界。

桩基测试为什么容易误判

桩基测试最怕数据只够出报告，却解释不了问题。单桩竖向抗压、水平荷载、桩身完整性和沉降曲线都需要可靠采集；若只记录桩顶荷载和位移，很多桩身受力转移过程会被忽略。

这类场景的共同特点是：风险不是单一参数突然越限，而是结构状态、环境工况、施工扰动和运维行为叠加后的结果。项目如果只围绕一个“报警点”做设计，后期很容易出现误报多、解释难、现场不信任的问题。

更可靠的写法，是把风险链条拆成“诱因、结构响应、可观测数据、复核动作”四层。诱因可能是降雨、温差、荷载、开挖、风浪或试验谱；结构响应可能是应变、位移、温度、振动、压力或裂缝；复核动作则包括现场查看、复测、停机、补强、调整试验条件或形成报告。

把荷载、应变和位移放到一套方案里

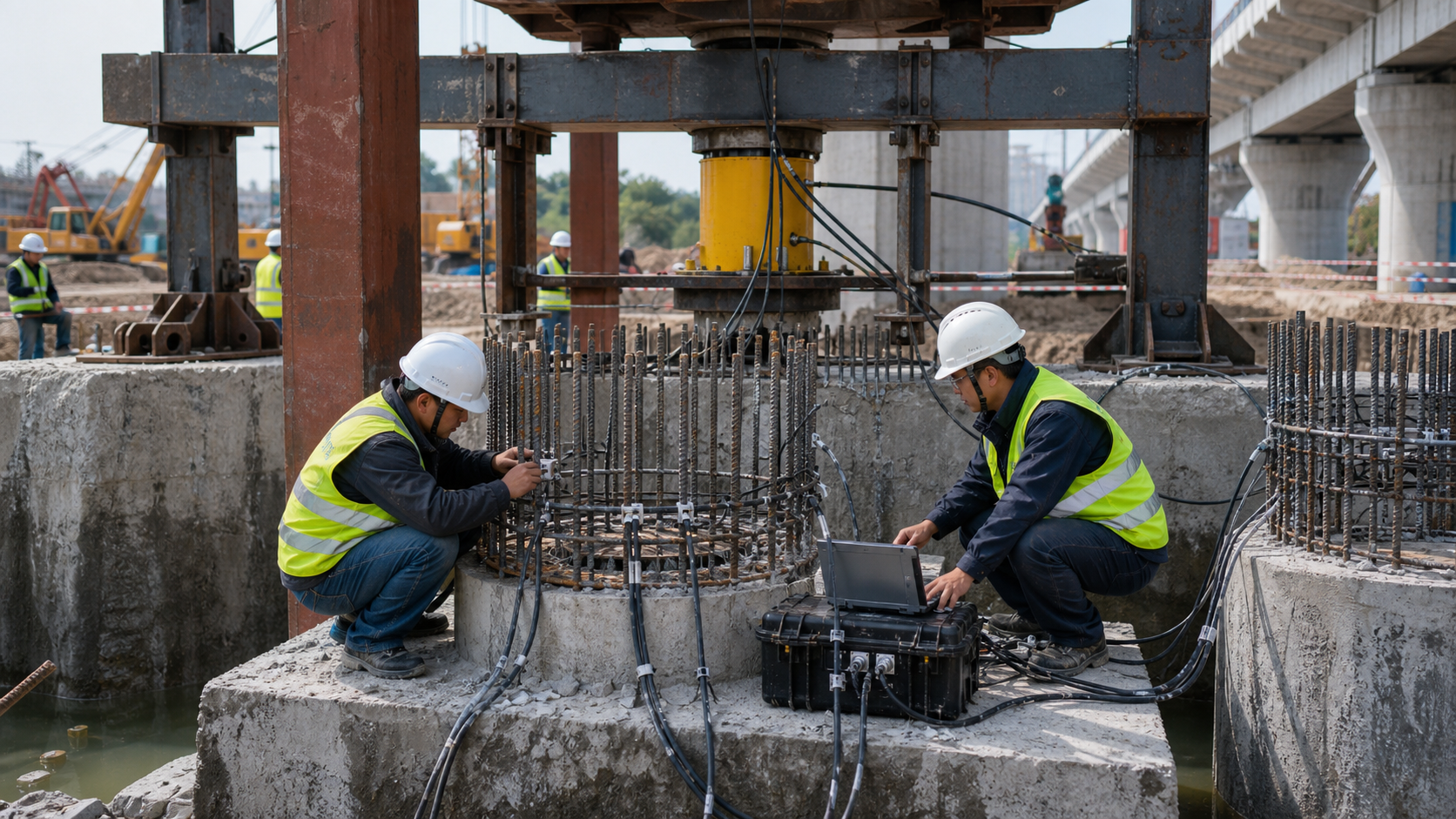

在关键试桩或科研桩中，可沿钢筋笼布设 FBG 应变传感器，配合桩顶位移、荷载传感器和温度点，获得桩身轴力、侧阻发挥和端阻响应的变化。对长期桥梁健康监测项目，还可把试桩阶段数据作为后续模型校准依据。

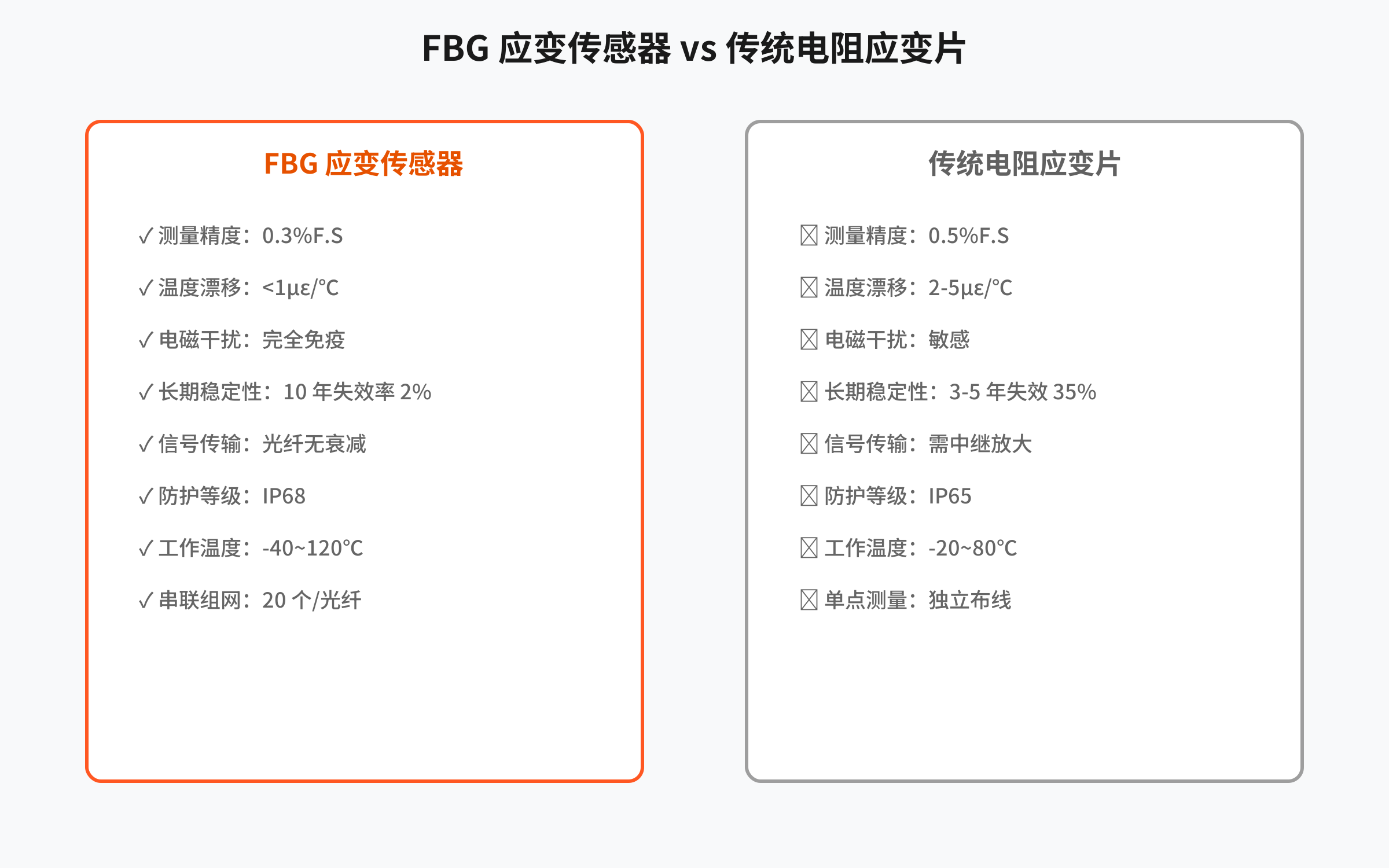

FBG 光纤光栅： 适合关键点应变、温度、位移、压力等高稳定测量，可多点串联，抗电磁干扰，适合长期监测和试验采集。

试验加载与环境模拟： 适合在可控环境中复现力、位移、温湿度和疲劳工况，重点是控制精度、同步采集、夹具空间和安全联锁。

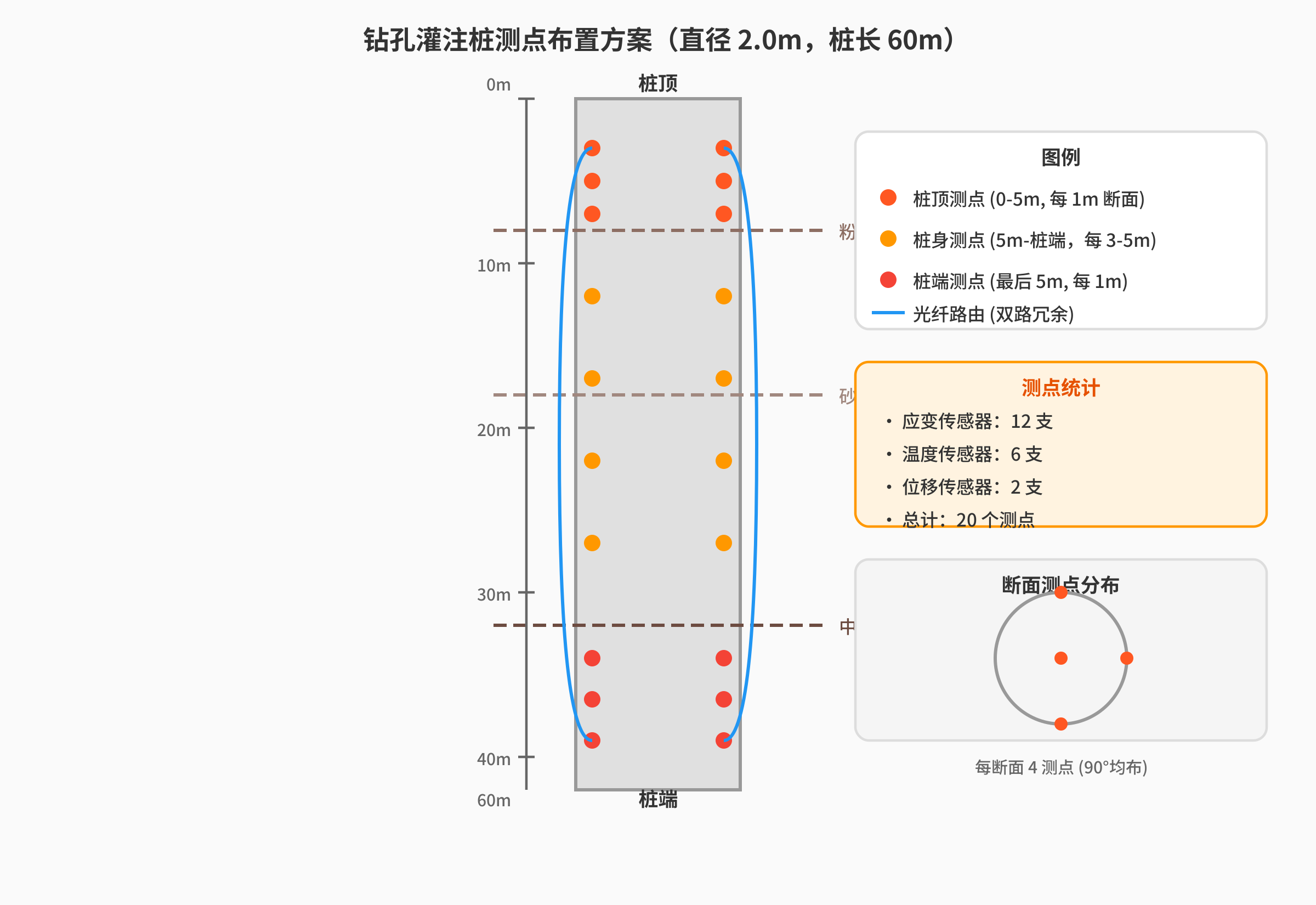

测点布置建议

测点布置应先覆盖关键受力路径和高风险位置，再选择代表性断面做长期对照。平均铺点看似全面，实际容易浪费预算。

系统配置与参数

无觅科技的价值不只是卖单个传感器，而是把传感器、采集设备、现场安装、平台展示和后期报告放到同一套方案里考虑。对采购方来说，最重要的是让设备清单能对应到监测目标，而不是只比较单价。

如果项目还处在方案阶段，可以先做“技术路线确认版”清单；如果已经进入招采阶段，则建议把量程、精度、防护等级、通信协议、供货周期、安装指导和售后响应写进技术协议。

典型应用场景

配置层级建议

实施流程

• 需求确认：明确监测目标、风险对象、输出报表、报警动作和责任边界。没有这个步骤，后面的测点和设备清单很容易变成堆料。
• 现场踏勘：把结构图纸、现场照片、供电通信、施工窗口、检修路线和可能的破坏源统一核对。
• 测点设计：先确定关键断面和代表点，再确定传感器类型、量程、保护方式和线缆路由。
• 安装调试：完成通道编号、初值记录、现场照片、通光测试、数据上传和平台权限配置。
• 试运行修正：用基线期数据修正阈值、排查误报来源，并把报警流程演练一遍。
• 正式运维：通过日报、月报、异常单和复盘记录，让数据进入真实的巡检、试验或检修流程。

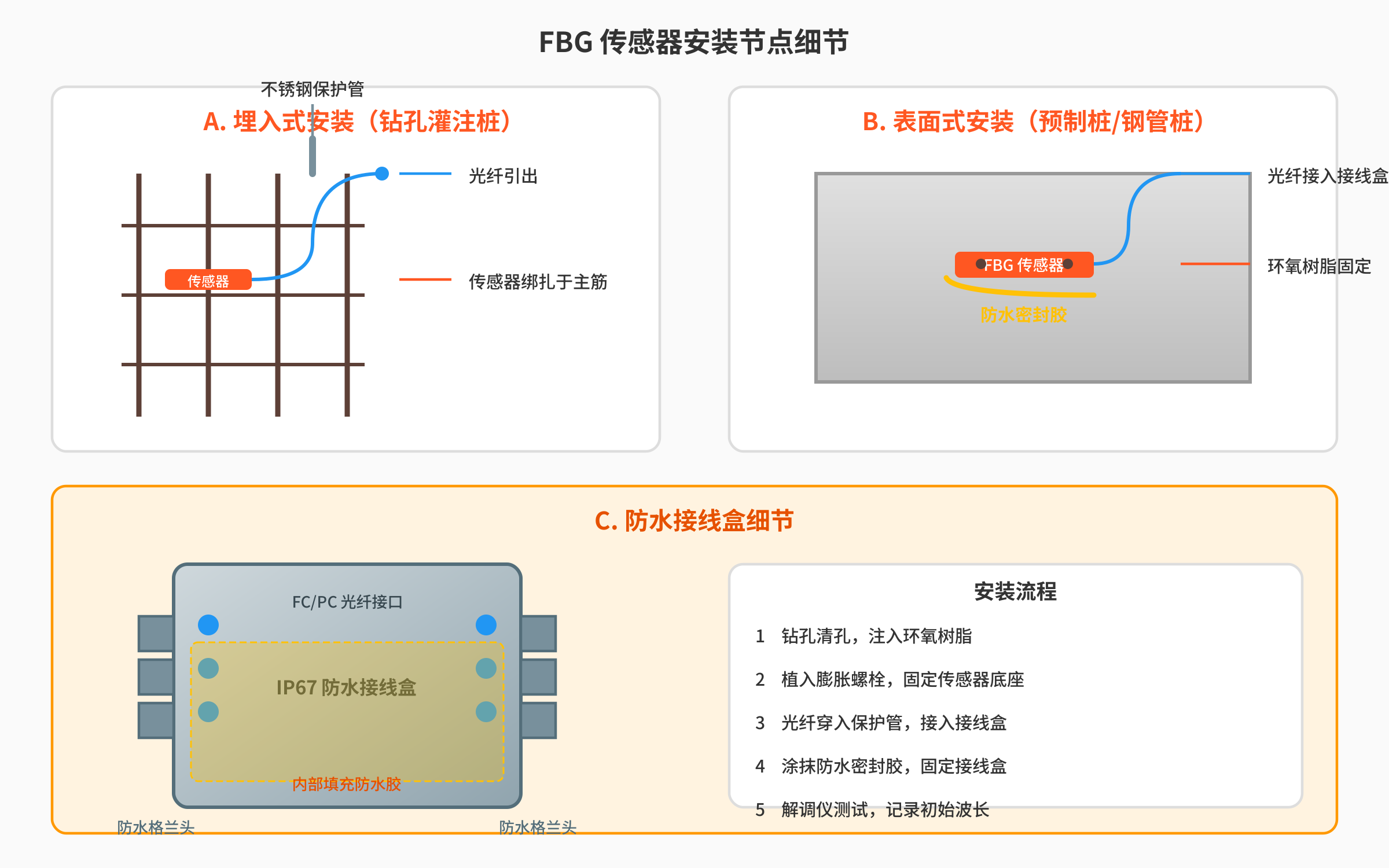

• 传感器应与钢筋笼同步规划，避免钢筋笼下放时被吊装、焊接和混凝土冲击损伤。
• 同一断面建议成对布置，便于区分轴力和弯曲影响。
• 浇筑前后都要做通光检查，并保留每个测点的波长初值。
• 报告中应区分实测数据、反算结果和工程解释，不把推算值写成直接测量值。

现场细节和交付底稿

工程监测项目的细节往往决定成败。传感器装在正确位置只是第一步，线缆如何保护、编号如何对应、平台如何显示、断电后如何恢复、报警后谁去现场，这些问题如果没有提前确认，后期数据再多也很难转化为有效行动。

建议每个项目至少保留四类底稿：测点布置图、安装照片、初始值记录和平台点位截图。它们看起来像文档工作，实际是后续复核、维护和二次扩展的基础。

方案示意图

数据分析与报告输出

监测平台不应该只显示曲线，更应该把数据转化为现场人员能执行的动作。原始值用于排查传感器和通信问题，趋势值用于判断结构状态，异常值用于触发复核，最终报告用于指导巡检、检修、试验判定或采购复盘。

阈值建议分为三类：一是设备自身异常，例如断纤、掉线、信号突跳；二是数据趋势异常，例如变化率持续抬升或同类测点差异扩大；三是业务阈值，例如温度超限、位移超限、应力变化超过试验或安全管理要求。三类阈值不要混在一起，否则报警会很难解释。

常见工程误区

• 只看设备单价，不看安装、防护、调试、平台和后期维护成本。
• 只要求“能报警”，没有定义报警后由谁确认、多久确认、确认后做什么。
• 测点编号、图纸、照片和平台名称不一致，导致后期无法追溯。
• 试运行期太短，背景噪声和温度影响没有识别清楚，就直接进入正式报警。
• 忽略温度补偿和初始波长记录，导致长期趋势难以解释。

工程复核需要哪些资料

土木工程监测最终要服务复核、养护和加固决策。点位、照片、初始值、工况记录和阶段结论要能互相对应，否则后期很难解释数据变化。

把这些资料在交付阶段整理清楚，后续无论是业主复查、第三方检测还是运维交接，都会顺畅很多。

询价资料清单

为了让咨询更快进入有效方案，建议不要只发一句“这个场景怎么监测”。把下面资料整理出来，供应商才能判断技术路线、数量、施工难度和预算区间。

如果资料暂时不完整，也可以先发现场照片和监测目标。无觅科技可以先做一版技术路线判断，再根据图纸和现场条件细化到测点和设备。

验收建议

验收不是只看设备有没有上线，更要看数据是否可解释、位置是否可追溯、异常是否能闭环。建议把验收拆成资料验收、现场验收、数据验收和流程验收四部分。

• 测点成活率、初始波长、温度补偿方式记录清楚。这项记录后续会直接影响复核、维修和责任划分。
• 荷载、位移和应变数据时间戳一致。这项记录后续会直接影响复核、维修和责任划分。
• 图表能体现桩身不同深度的受力演化，而不是只给最终数值。这项记录后续会直接影响复核、维修和责任划分。

试运行阶段不要急着把阈值调得很敏感。先识别背景噪声、温度影响、施工影响、通信中断和人为操作，再逐步形成适合本项目的报警规则。

参考与复核资料

1. 项目现行设计、施工、检测和安全管理规范；发布前请按具体行业版本核对。 2. 设备厂家技术手册、传感器安装说明、解调仪通信协议和平台接口文档。 3. 现场踏勘记录、测点布置图、安装照片、初始值记录和试运行报告。 4. 巡检记录、维护记录、异常复核单和阶段性监测报告。

结语

这类项目的价值，不在于堆砌设备名词，而在于把现场问题拆成可测量、可复核、可交付的工程数据。对桥梁施工单位、试验检测机构、设计院和科研试验团队来说，好的方案应该能回答三个问题：数据从哪里来，异常由谁确认，确认后做什么。

如需进一步选型，可通过 www.wmkjqd.com 联系无觅科技，带上现场照片、图纸、监测目标和期望输出，我们可以先协助判断技术路线，再整理设备清单和实施建议。
