一、产品简介

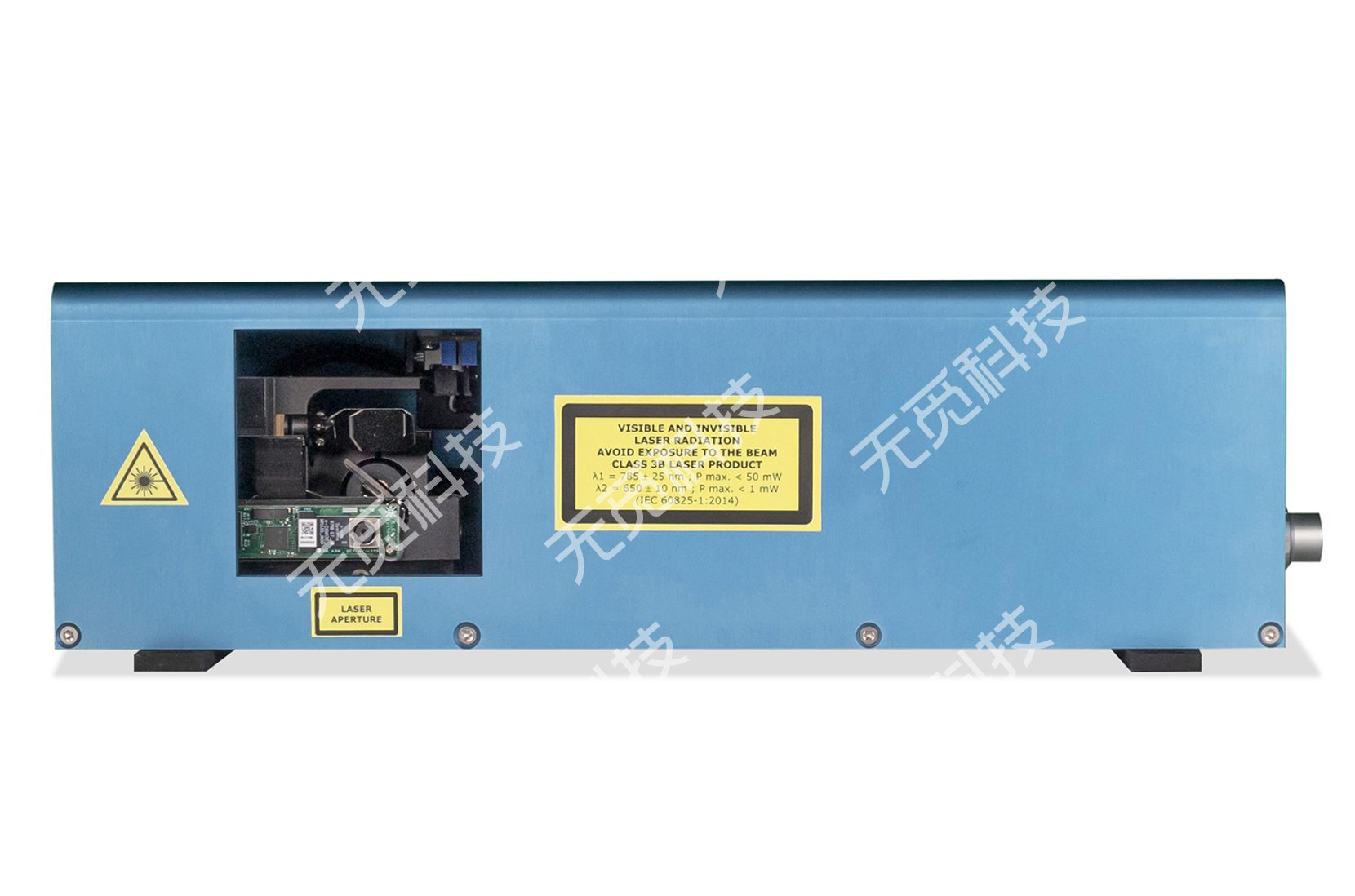

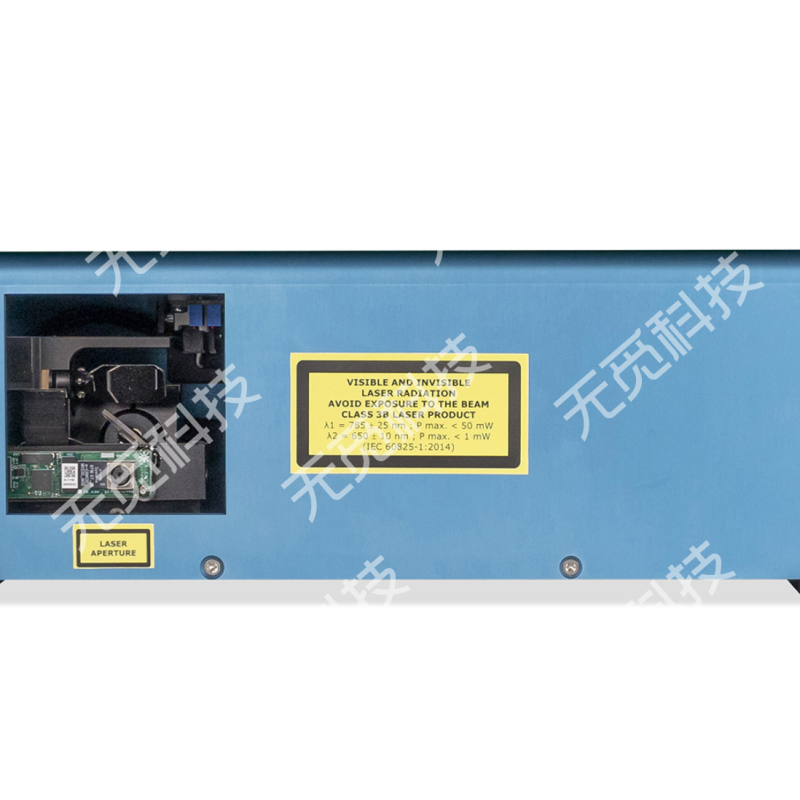

二维扫描激光测振仪（2D Scanning Laser Vibrometer）
二维扫描激光测振仪是一种高精度非接触式振动测量系统，通过激光扫描技术对被测结构表面进行自动扫描，实现振动位移、速度及加速度的空间分布测量。
该系统利用扫描镜控制激光束在结构表面快速移动，对多个测点逐点测量振动响应，并结合数据采集系统与模态分析软件，能够获取完整的结构振动模式、模态参数以及动态响应分布。
相比传统单点振动测试方法，二维扫描激光测振仪能够在短时间内完成上千个测点的振动测试，大幅提高测试效率，是现代结构动力学测试和模态分析的重要工具。
该设备广泛应用于航空航天、汽车工程、机械制造、电子设备以及高校科研实验等领域。
二、工作原理
二维扫描激光测振仪基于激光干涉测振技术，通过半导体激光器向被测结构表面发射激光束，当结构表面振动时，反射光的相位发生变化。系统通过干涉分析计算出振动位移，并进一步得到速度和加速度信号。
在扫描测量过程中，系统通过扫描镜控制激光束按照预设路径逐点扫描结构表面，从而获取整个结构的振动响应分布，实现全场振动测量。
系统可在每个方向上实现±25°的扫描范围，并支持1024×1024个测点扫描能力，适用于从微型器件到大型结构的振动测试。
三、核心技术优势
1 全场振动测量能力
二维扫描激光测振系统可自动扫描被测结构表面，实现全场振动响应测量，并生成振动云图和模态振型。
2 高精度振动检测
系统位移分辨率可达到 pm级别，能够检测极微小的振动信号变化。
3 自动扫描与测点布置
用户可通过软件在被测结构图像上直接选择测点，系统自动完成测点扫描，大幅提高测试效率。
4 高密度测点测量
系统支持 1024×1024测点扫描，可对复杂结构进行高密度振动测试。
5 自动对焦与视觉辅助
系统内置高清摄像系统，可实现自动对焦和可视化测点布置，使测试过程更加直观。
6 非接触式振动测量
无需在结构表面安装传感器，避免对结构动态特性产生影响，适用于：
-
薄壁结构
-
微型器件
-
高温结构
-
旋转机械
四、主要技术参数
| 参数 | 指标 |
|---|---|
| 位移量程 | ±20 mm |
| 位移分辨率 | 优于 pm 级 |
| 速度范围 | 0 – 40 m/s |
| 频率响应 | DC – 3 MHz（可扩展） |
| 工作距离 | 0.1 – 5 m |
| 扫描范围 | ±25° × ±25° |
| 最大扫描点数 | 1024 × 1024 |
| 输出信号 | 位移 / 速度 |
| 激光波长 | 1310 nm |
五、系统组成
二维扫描激光测振系统通常由以下部分组成：
-
激光扫描测振头
-
扫描控制系统
-
数据采集系统
-
振动分析软件
-
模态分析软件
-
高性能计算机
-
三脚架及附件
系统通过专业软件控制扫描路径、测点布置及振动数据采集，并能够自动生成振动分布图、模态振型动画等结果。
六、典型应用领域
航空航天
-
飞机机翼振动测试
-
航空发动机叶片模态分析
-
高温结构振动测试
汽车工程
-
车身结构模态测试
-
汽车NVH分析
-
整车振动测试
机械制造
-
电机振动分析
-
精密机械结构动态测试
-
工业设备振动检测
电子与精密器件
-
MEMS器件振动测试
-
显示屏振动分析
-
微型结构振动测量
高校科研
-
结构动力学实验
-
模态分析研究
-
有限元模型验证
