WM-300型 电液伺服结构反力加载架 (300T/150T)
最大垂向试验力 : 3000 kN (300吨)
最大水平试验力: 1500 kN (150吨)
主机外形尺寸: 长 5000mm × 宽 1200mm × 高 4000mm
1. 产品概述
WM-300型电液伺服结构反力加载架是无觅科技（青岛）有限公司专为土木工程结构实验室研发的高性能加载设备。该系统采用高刚度四立柱自平衡门式框架结构，集成了高精度伺服控制技术，能够满足大型剪力墙、梁柱节点的静力加载及低周往复（拟静力）试验需求。其独特的双向加载能力（垂向300吨/水平150吨）与灵活的空间调节设计，使其成为科研教学与工程检测的理想平台。
2. 核心优势
- 强劲的双向加载能力：
设备标配垂向300吨、水平150吨的作动器接口，不仅能完成常规压剪试验，更针对剪力墙等抗侧力构件设计了强大的水平推拉往复试验功能，满足国家标准试验规范。
- 高精度伺服控制：
采用先进的闭环控制系统，在4%～100%FS的量程范围内，示值误差严格控制在±0.5%以内，确保实验数据的科学性与权威性。
灵活的空间布局：
-
四立柱开放式设计： 水平作动器可置于两根立柱中间，最大化释放水平加载空间，便于复杂异形构件的安装。
-
全自动/手动移动小车： 竖向作动器安装在顶部移动小车上，配合上横梁底部的通长导轨，可实现左右通长移动并在任意点锁紧，轻松对准加载中心。
-
- 便捷的扩展性：
配备1000×200×300mm标准分配梁，按10cm模数预留钻孔，加载支座间距调节方便。垂向空间与加载点均支持多级调节，适应不同高度和跨度的试件。
3. 详细技术参数
| 项目 | 参数指标 |
| 设备型号 | WM-300 Servo Loading Frame |
| 最大垂向试验力 | 3000 kN (300吨) |
| 最大水平试验力 | 1500 kN (150吨) |
| 试验类型支持 | 压剪试验、剪力墙推拉往复试验、拟静力试验 |
| 力值测量精度 | ±0.5% (4%～100%FS范围内) |
| 主机外形尺寸 | 长 5000mm × 宽 1200mm × 高 4000mm |
| 主体结构形式 | 高刚度四立柱门式框架 |
| 上横梁结构 | 双梁结构，底部配通长导轨 |
| 分配梁尺寸 | 1000mm × 200mm × 300mm (10cm模数孔距) |
| 安装方式 | 锚固于结构实验室反力槽道 |
| 调节功能 | 垂向空间可调、竖向作动器水平位置可调 |
4. 应用场景
-
剪力墙抗震性能研究： 进行高轴压比下的剪力墙水平低周往复加载试验。
-
梁柱节点测试： 钢筋混凝土或钢结构梁柱节点的拟静力试验。
-
构件承载力测试： 大型梁、柱、板等构件的极限承载力分析。
-
高校教学实验： 适用于土木工程专业本科及研究生的结构力学实验教学。
5. 现场实拍

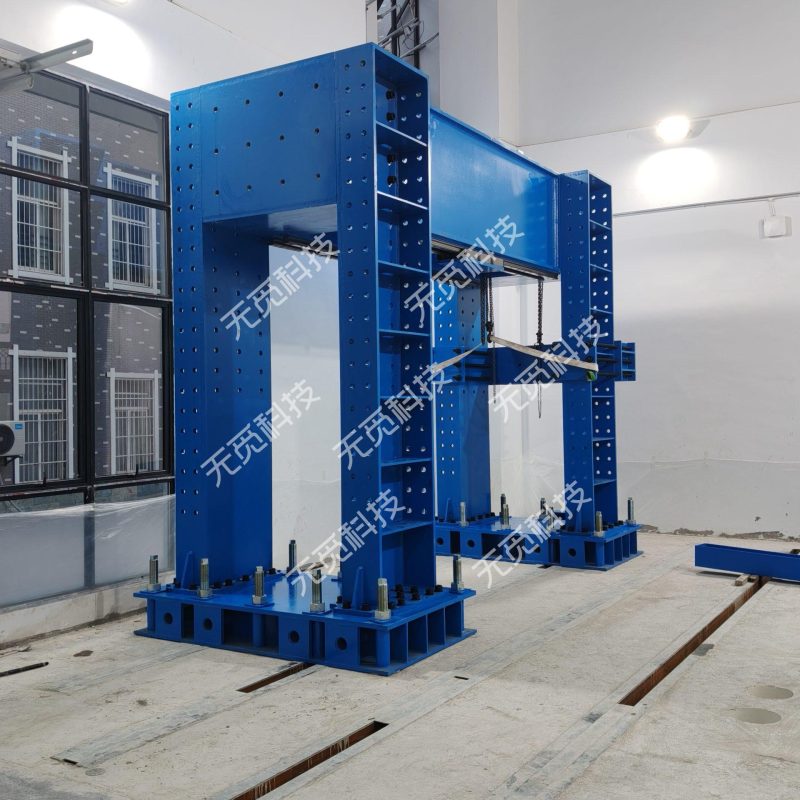

图注：无觅科技300吨反力架安装调试现场。
