一、产品简介

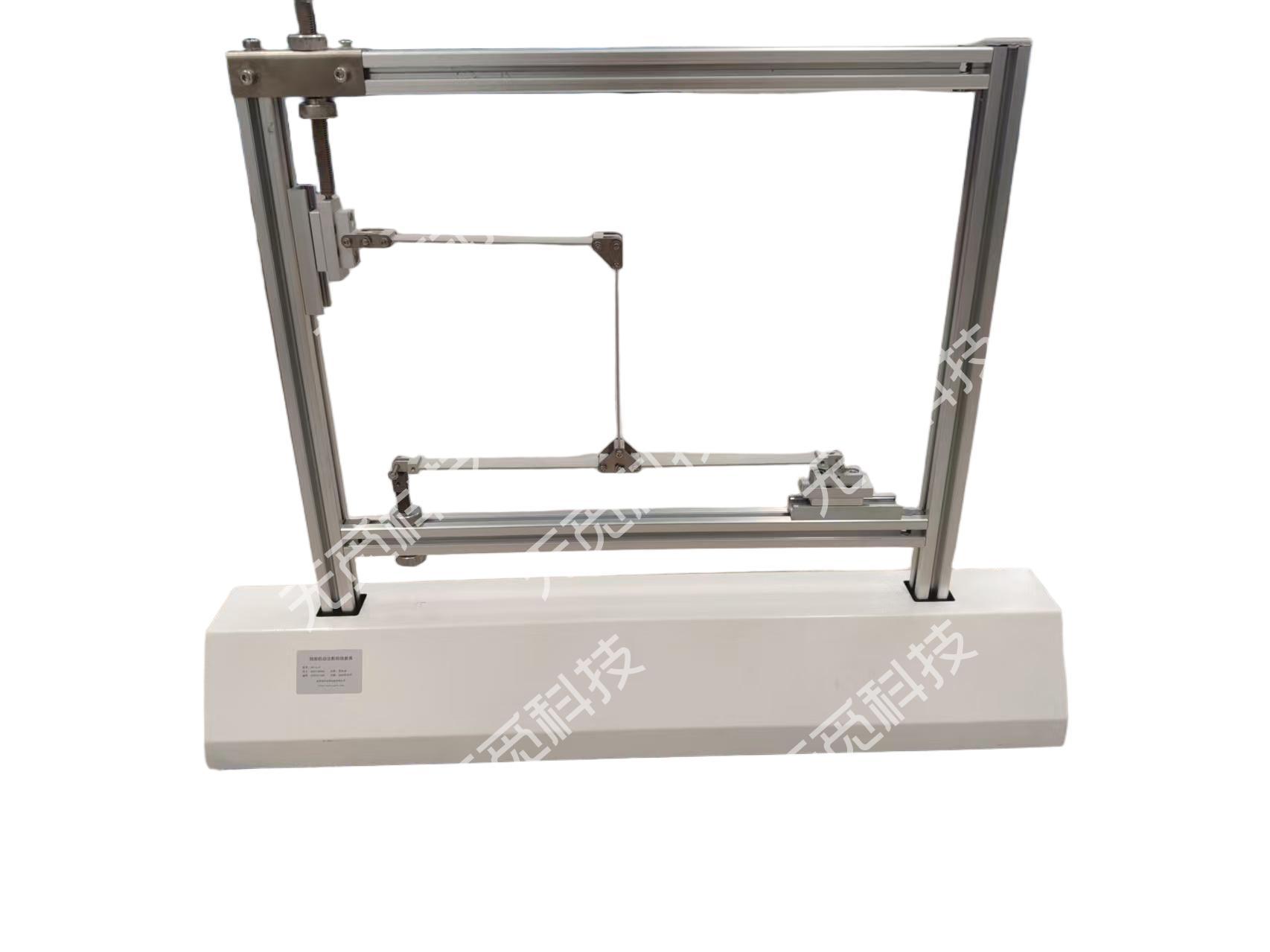

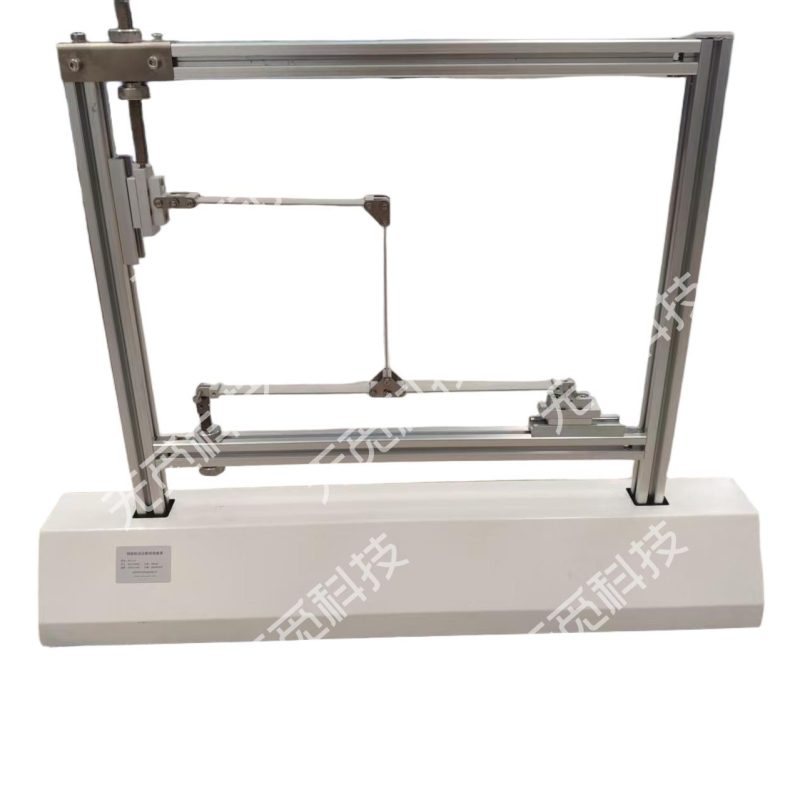

“钢架机动法影响线教具”是结构力学教学中用于演示超静定结构影响线原理与缪勒–布雷斯劳（Müller-Breslau）定理的核心实验装置。
该教具通过门式刚架结构模型，结合支座可调机构与节点刚铰转换装置，可直观展示静定与超静定结构影响线形态的差异，帮助学习者建立影响线与变形曲线对应关系的物理直觉。
教具结构采用高强度铝合金框架 + 钢制节点，配备可控支座位移与刚接-铰接可切换模块，可多次重复操作。适用于高等院校的结构力学、工程力学、桥梁结构原理及结构分析方法课程教学实验。
二、主要功能
-
直观验证缪勒–布雷斯劳原理：
-
演示“单位位移法”求取影响线的基本思想；
-
通过撤除约束、施加单位位移或转角，直接观察变形曲线形态。
-
-
展示静定与超静定结构影响线差异：
-
静定结构影响线：折线形、变形集中于铰点；
-
超静定结构影响线：连续光滑曲线，体现弹性弯曲特性。
-
-
支持多种内力与反力分析实验：
-
支座竖向反力影响线；
-
框架节点弯矩影响线；
-
梁段剪力或弯矩影响线可扩展演示。
-
-
教学辅助与科研应用：
-
可作为课堂模型、演示设备与实验教学平台；
-
支持学生自主操作、观察与绘制影响线形态。
-
三、可开展实验
| 实验项目 | 实验内容 | 主要现象与教学目标 |
|---|---|---|
| 实验一：支座竖向反力影响线 | 释放支座约束并施加竖向单位位移 | 梁体产生光滑弯曲曲线，对应支座反力影响线 |
| 实验二：节点弯矩影响线 | 拆除节点刚接钢片，施加单位转角 | 观察梁柱转角处变形曲线，理解节点弯矩影响线形状 |
| 实验三：静定与超静定对比 | 对比桁架与刚架影响线形态 | 折线形与曲线形影响线差异清晰，强化结构性质认知 |
| 实验四（扩展）：剪力与跨中弯矩影响线 | 可选配截面释放模块 | 观测剪力、弯矩影响线曲线变化规律 |
四、技术参数
| 项目 | 参数说明 |
|---|---|
| 主体结构 | 门式刚架模型（铝合金立柱 + 钢制梁） |
| 节点形式 | 可切换刚接/铰接节点（可拆钢片结构） |
| 支座配置 | 一侧固定铰支座 + 一侧滚动支座 |
| 位移调节机构 | 高精度丝杆微调机构（±10mm） |
| 模型尺寸 | 约 700 × 500 × 80 mm |
| 演示形式 | 桌面式 / 架设式手动操作 |
| 实验精度 | 变形可重复、曲线形态稳定 |
| 适用课程 | 结构力学、桥梁结构、结构分析与实验力学 |
| 使用对象 | 高校师生、科研人员、结构实验中心 |
五、产品优势
-
物理直观性强：变形曲线即为影响线形状，学习效果直观；
-
节点转换灵活：刚接/铰接切换快速，实现多种实验形式；
-
高精度位移控制：配有微调机构，单位位移施加精确可控；
-
对比性强：可与桁架、伸臂梁教具组合演示，系统化教学；
-
材料耐用：采用航空铝与结构钢，长期使用无变形。
六、应用范围
-
高校土木、建筑、桥梁及机械工程类课程教学；
-
结构力学实验教学中心；
-
结构变形与内力关系可视化教学；
-
工程结构分析与科研验证实验。
