一、产品简介

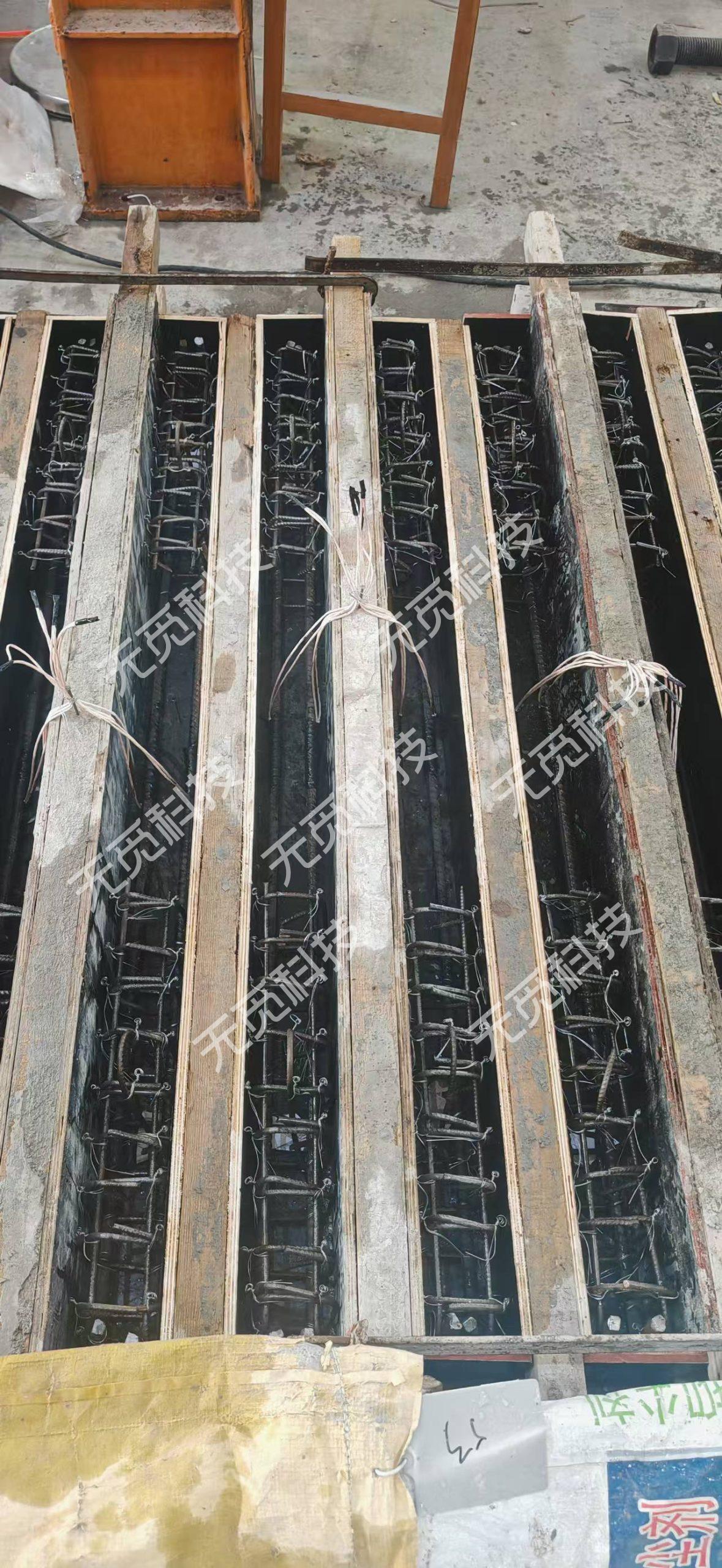

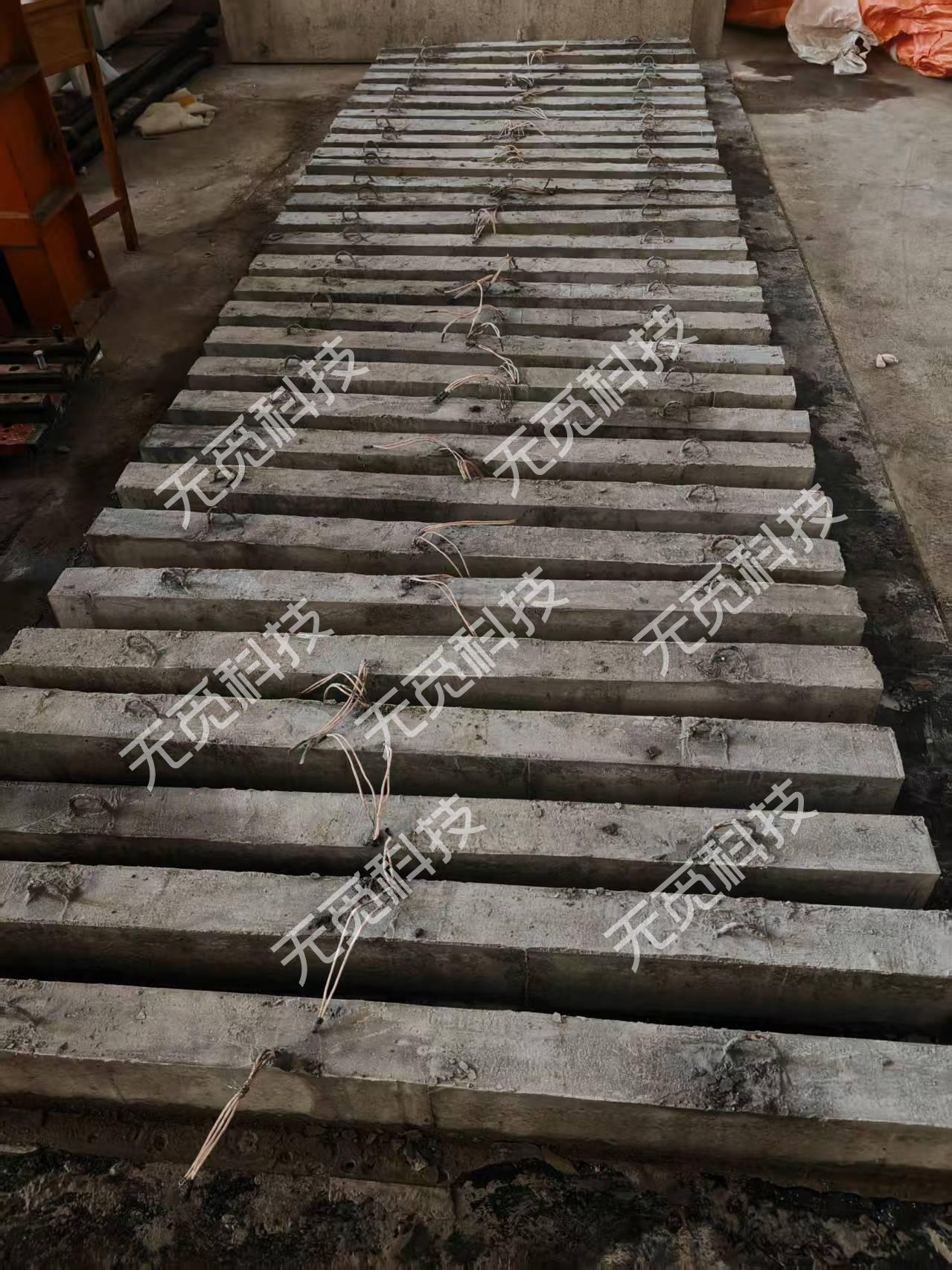

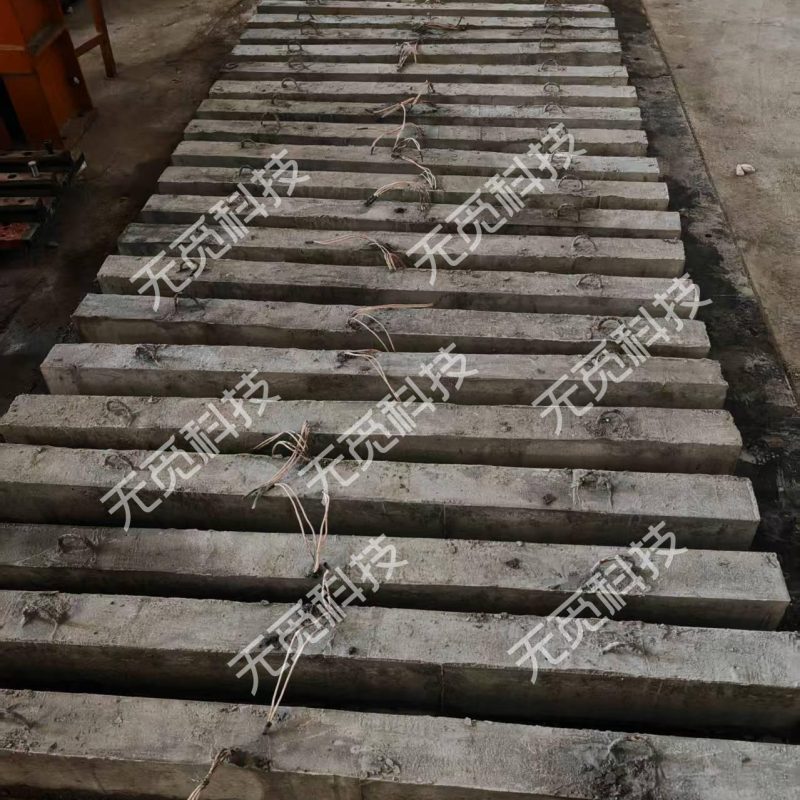

本系列实验梁构件专为土木工程结构实验与教学研究设计，采用标准化尺寸和配置，满足不同配筋率下钢筋混凝土梁受力性能的对比试验要求。构件浇筑材料为 C25 混凝土，纵向受力钢筋布置有超筋、适筋、少筋三种形式，并在纵筋中段双面贴附电阻应变片并配套护套引线，便于开展应变测量与数据采集。梁端纵筋外露，方便与加载及监测系统连接。

二、功能用途

• 科研实验：用于研究不同配筋率下梁的受力性能差异，包括开裂特征、延性表现及极限承载力。

• 教学演示：直观展示超筋梁、适筋梁、少筋梁在受弯过程中的破坏机理，为土木工程专业教学提供实验支撑。

• 监测验证：通过预埋应变片及引线，可实时采集钢筋应变数据，结合加载实验实现结构力学性能的精细化监测。

• 工程参考：为钢筋混凝土梁设计配筋率选择、材料性能验证及工程结构安全评估提供实验数据支撑。

三、技术参数

1. 超筋梁

• 尺寸：1400 × 150 × 100 mm（长×宽×高）

• 混凝土强度等级：C25

• 配筋：纵向受力筋 2Φ18，架立筋 4Φ6，箍筋 20Φ6@50

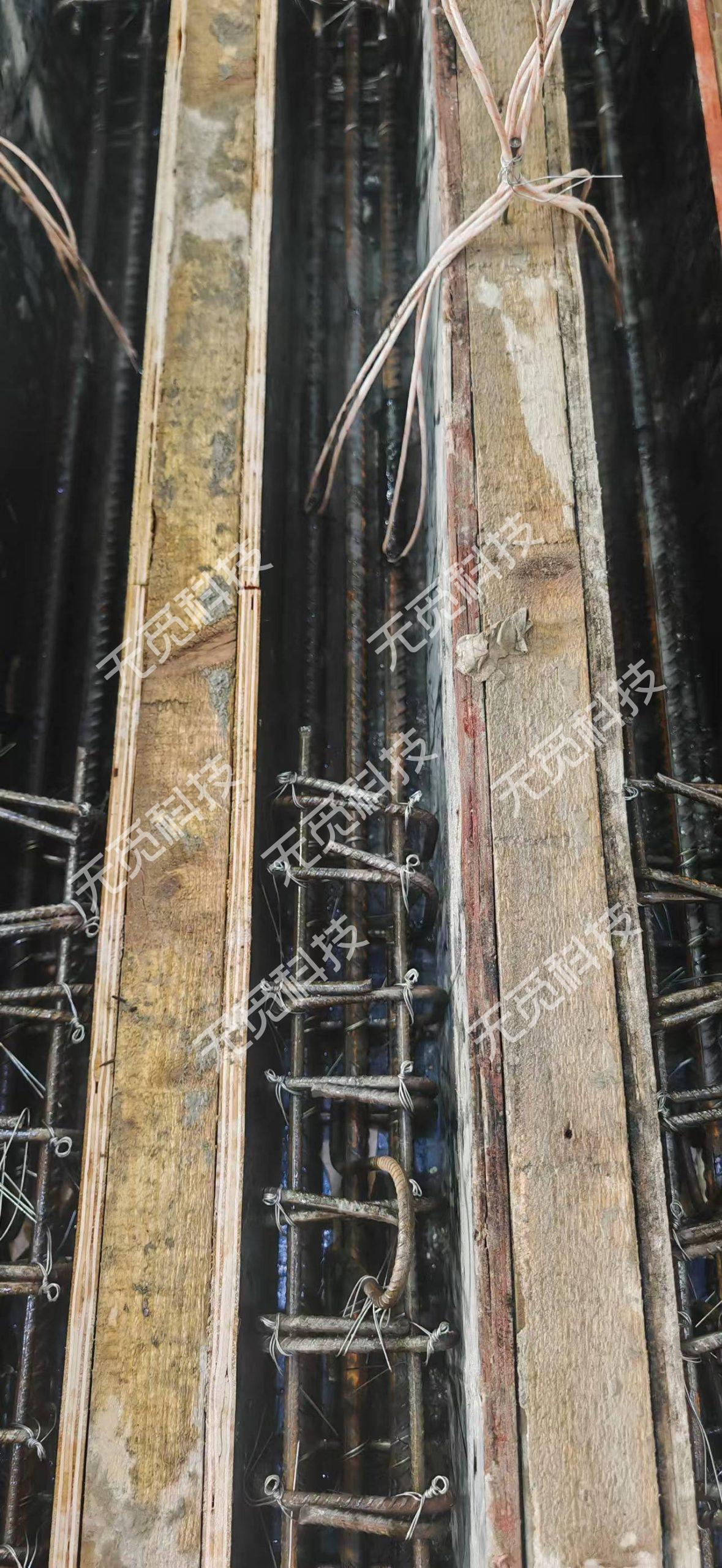

• 特殊设计：梁端纵筋外露 50mm；纵筋中段双面贴应变片+护套引线

2. 适筋梁

• 尺寸：1400 × 150 × 100 mm

• 混凝土强度等级：C25

• 配筋：纵向受力筋 2Φ14，架立筋 4Φ6，箍筋 20Φ6@50

• 特殊设计：梁端纵筋外露 50mm；纵筋中段双面贴应变片+护套引线

3. 少筋梁

• 尺寸：1400 × 150 × 100 mm

• 混凝土强度等级：C25

• 配筋：纵向受力筋 16Φ10，架立筋 4Φ6，箍筋 20Φ6@50

• 特殊设计：梁端纵筋外露 50mm；纵筋中段双面贴应变片+护套引线
