给隧道装上“光感知神经”：分布式光纤传感/如何在地下世界精准捕捉毫米级风险？
城市地下“血脉”的守护者：DFOS如何洞悉隧道安全？
穿梭于城市地下的地铁、公路隧道，如同维系都市运转的生命线。要实时掌握这条条“血脉”的健康脉搏，传统的监测手段往往力有不逮。如今，分布式光纤传感技术（DFOS）正凭借其超长距离、全天候、高精度的感知能力，成为守护地下工程安全的核心利器。本文将带您一探这项技术如何为隧道安全监测带来颠覆性变革！
解密DFOS：一根光纤编织的感知网络
何为DFOS？分布式光纤传感器（Distributed Fiber Optic Sensors）的核心魔力在于：仅凭一根普通的光纤，就能对沿途任意一点的应变、温度等关键参数进行持续不断的感知。简言之，它让这根纤细的光纤摇身一变，化身为一套覆盖整条线路、密布无数“神经末梢”的智能感知阵列。
相较于依赖单点测量的传统应变计或需要反复扫描的3D激光技术，DFOS的优势尤为突出：
- 超广覆盖、连续无间： 单根光纤即可无缝覆盖数十公里的监测范围；
- 部署隐秘、浑然一体： 可轻松嵌入或贴合混凝土结构内部，对施工扰动极小；
- 环境耐受、性能稳定： 天然抵御潮湿、粉尘、高压等苛刻的地下环境挑战；
- 细微洞察、明察秋毫： 具备毫米级的空间分辨率，极细微的结构变化也难逃其“法眼”。
为什么隧道安全离不开DFOS的火眼金睛？
无论是繁忙的城市地铁、穿山越岭的公路隧道，还是重要的水利工程乃至跨海沉管隧道，它们都潜藏着多种结构风险威胁：
- 上方地层沉降诱发的隧道整体弯折；
- 内层衬砌开裂引发渗漏水隐患；
- 管片或构件接缝的异常变形、螺栓松动；
- 隧道周围地层流失或支撑结构失效的风险。
DFOS系统如何应对？它提供两大核心能力：
- 全局洞察： 通过在结构内部连续布设，实现对整体应变分布的全面、连续感知，如同为隧道装上“感知神经”；
- 精准定位： 在关键节点进行点式布设，充当超高精度的“光学引伸计”，毫厘级地捕捉局部形变或位移异常。
正是这种全域感知与精准定位的完美结合，使得任何危及隧道安全的细微形变都尽在掌握，为预防性维护和风险预警提供强大支撑！
案例一：盾构隧道全方位“健康透视”
1. 挑战：传统监测的盲区
某城市地铁盾构隧道穿越富水砂层与软岩交界的复杂地质区段。此环境下，巨大的水土压力差异极易导致管片接缝变形。然而，依赖人工巡检和点式应变片的传统方法，只能获取零散、局部的数据，对于整条隧道环向整体变形趋势的实时感知无能为力。
2. 解决方案：DFOS构建感知网络
为克服上述局限，项目团队沿隧道内壁环向精密布设了8条光纤，总长度达12公里，无缝覆盖了全部1200个管片接缝，平均每5米即构成一个高灵敏度监测单元。系统融合了布里渊光时域分析（BOTDA） 与 光频域反射（OFDR） 技术，实现了对隧道全线应变与温度分布的同步、连续、高精度采集。
3. 应用成效：贯穿全生命周期的守护
- 施工期精准调控： 系统实时追踪管片拼装过程中的应力变化，指导工程师动态调整注浆压力，成功将管片拼装误差从±8mm 显著降低至 ±3mm，大幅提升施工质量。
- 运营期智能预警： 系统在运营期间敏锐捕捉到 K32+150 区段某接缝在短短3小时内累计张开0.48mm（超过预设安全阈值60%），结合内置AI算法，立即判定为“渗漏高风险区域”并发出警报。
4. 价值验证与行业认可
- 精准定位验证： 根据预警信息进行钻孔检查，确证该处接缝止水带存在局部破损，且破损位置与光纤监测指示点的误差仅在 ±15cm 范围内，充分验证了DFOS定位的精确性。
- 行业标杆： 该项目凭借其显著成效，荣获2023年中国土木工程詹天佑奖。其成功经验被纳入行业标准《城市轨道交通隧道养护技术规范》，为隧道智能监测树立了新标杆。

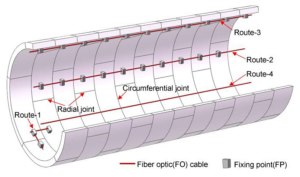

监测钻孔隧道纵向变形

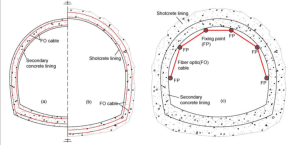

监测隧道中的横向变形：(a)传感器嵌入二次混凝土衬砌中；(b)初始喷射混凝土衬砌；(c)定点固定在内部表面。
案例二：海底沉管隧道接缝的“毫米级守护者”
1. 严峻挑战：深海巨构的动态监测难题
某跨海沉管隧道项目，其单节管段长达180米、重达8万吨。在潮汐反复作用和洋流持续冲刷下，连接管段的GINA止水带必须能够承受±15厘米的巨大变形。然而，传统的振弦式传感器精度有限，无法满足对管段间接缝进行毫米级动态形变实时监测的严苛要求，难以保障止水带长期有效密封。
2. 创新方案：智能光纤阵列与AI预测
为攻克此难题，项目团队研发出创新监测方案：
- “米”字形三维感知网： 在关键接缝处精密布设水平4条+竖向4条光纤，构成独特的“米”字形阵列，实时构建三维应变场模型，全方位捕捉接缝动态。
- AI赋能，剔除干扰： 引入LSTM（长短期记忆）神经网络，通过学习海量数据，精准预测潮汐周期性应变规律，有效分离环境噪声与真实结构形变信号，大幅提升监测准确性。
- 超低延时传输： 监测数据通过专用海缆直接传输至岸上控制中心，端到端延迟小于1秒，传输稳定性相比无线方案提升90%，确保预警实时性。
3. 卓越性能与实战验证
- 超高精度： 系统具备水平张开量分辨率0.01毫米、竖向沉降分辨率0.005毫米的卓越性能。
- 台风实战预警： 2022年台风“梅花” 袭击期间，系统成功捕捉到E12管段接缝发生0.28毫米的不均匀沉降（持续约3小时），及时触发橙色警报，为应急响应提供关键依据。
4. 显著价值与行业标杆
- 主动安全保障： 收到橙色警报后，立即启动压载水调节系统进行主动干预，成功将沉降幅度控制在0.15毫米以内，有效避免了GINA止水带因超限变形而失效的风险。
- 长寿设计验证： 连续3年的监测数据分析表明，接缝年变形量稳定小于1毫米，有力验证了其满足120年超长设计寿命要求的结构可靠性。
- 技术标杆输出： 该成功方案已被直接应用于港珠澳大桥的运维监测系统，成为代表国际先进水平的海底隧道健康监测“中国标准”。

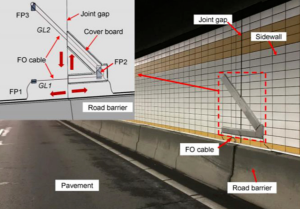

使用DFOS监测沉管隧道接缝变形
案例三：DFOS 为深部矿山隧道戴上“安全头盔”
1. 行业痛点：传统监测的致命缺陷
深部矿山巷道顶板垮塌事故占比高达43%，传统全站仪监测存在三重关键局限：
- 监测盲区： 仅能获取预设固定点位数据，对顶板内部岩体离层（分离）、隐蔽裂隙扩展等渐进破坏过程完全失效。
- 监测频次低： 每天仅1次的人工巡检，无法及时捕获突发性垮塌的前兆信号。
- 数据严重滞后： 事故案例显示（如2021年某铁矿），垮塌前2小时的全站仪读数仍显示“正常”，暴露其预警能力的严重缺失。
2. 技术攻坚：构建地下“智能神经”
针对性地部署了先进的DFOS解决方案：
- 高强度光纤“神经网”： 在1.8公里主运输巷的拱顶轴向平行布设2条特殊铠装光纤，精密间距仅0.5米。每间隔10米安装抗岩爆冲击能力达50kJ/m²的防爆型光纤固定夹具，确保极端条件下的可靠性。
- 智能多模态联动分析： 系统设定，一旦监测到应变速率突变超过0.1mm/m，立即自动激活协同部署的声发射监测系统，精准区分岩石破裂信号与作业设备振动噪声。
- 先知型AI预警： 集成时间序列预测模型（Prophet算法），基于历史与实时数据提前72小时预测顶板失稳风险概率，预测准确率超过92%。
3. 工程价值：实战验证，挽救生命
- 成功预警与响应（2023年5月）：
- 系统在K9+200段捕捉到顶板应变速率从0.02mm/h剧增至0.18mm/h。
- AI模型基于此判定为“D级风险”（48小时内潜在坍塌）。
- 系统立即启动多级自动化响应：
- 黄色预警（应变>0.05mm/h）： 自动限制危险区域作业人员数量；
- 红色警报（超限持续30分钟）： 触发应急广播，有序引导全员紧急撤离；
- 全过程“黑匣子”记录： 完整存储所有应变数据，为后续事故分析提供铁证。
- 成效验证： 人员安全撤离仅4小时后，该区域顶板发生约40平方米塌方，实现零伤亡。钻探勘察结果证实，实际垮塌区域边界与光纤预警位置的重合度高达95%。

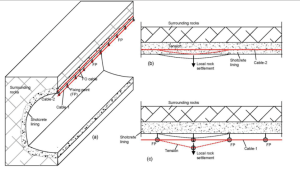

光纤电缆用于纵向测量岩石沉降：(a)整体布局；(b)光纤嵌入衬砌中；(c)表面定点固定

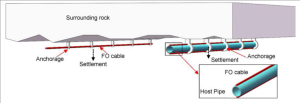

测量地下采矿空腔中的岩体沉降（左-直接纤维锚固法；右-锚管法）
总结：
DFOS系统成败三大支柱：精挑细选、巧布妙置、稳扎稳装
打造真正高可靠的隧道DFOS监测网络，需系统性解决以下核心环节：
- 选型：匹配工况是前提
- 经济之选（普通场景）： 0.9mm紧套光纤 – 表面粘贴，低成本、快部署。
- 坚固之盾（严苛环境）： 金属铠装光纤（V3/V9） – 预埋应用，抗压抗拉。
- 精度之钥（温度影响）： 必需 松套补偿光纤 – 剔除热胀冷缩干扰。
- 布局：目标导向定乾坤
- 防弯曲（环向）： 内/外侧双光纤布局 – 锁住环向变形。
- 盯接缝（纵向）： “光纤延伸计”跨缝部署 – 施加0.5%预应变，确保高敏响应。
- 三维控（全域）： 构建光纤交叉网络 – 水平/沉降变化一手掌握。
- 安装：细节决定可靠性
- 贴得牢（表面）： 环氧树脂+铝箔装甲 – 扛气流振动。
- 埋得稳（预埋）： 钢筋绑扎定位 – 避浇筑损伤，护熔接头。
- 定得准（接缝）： 定制不锈钢夹具 – 毫米级精密定位。
注：本文基于《Journal of Rock Mechanics and Geotechnical Engineering》刊载的研究论文《Distributed fiber optic sensors for tunnel monitoring: A state-of-the-art review》进行技术化简与总结，详情请参阅原文。
