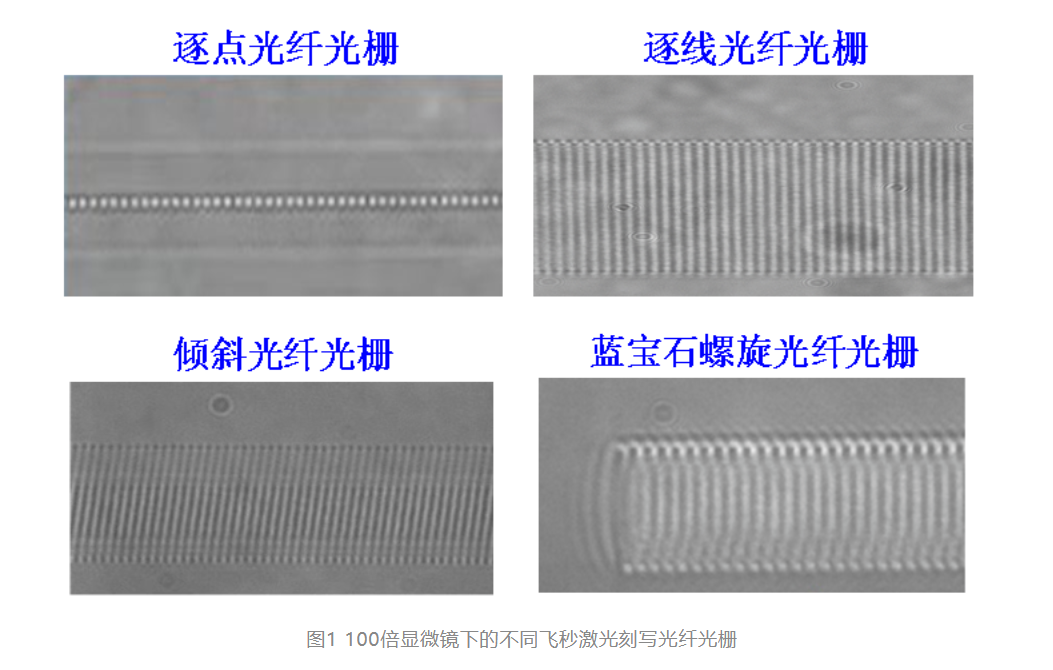

飞秒激光直写蓝宝石光纤光栅：突破1600℃高温稳定传感极限

光纤光栅高温稳定性的突破源于飞秒激光直写技术与材料科学的协同创新，其核心奥秘可归结为以下三个层面的技术演进：

一、物理机制的革命性转变

（1）能量作用模式突破
紫外激光依赖线性光敏效应（光子能量≈5eV），通过破坏硅氧键形成氧空位缺陷实现折射率调制。这种基于化学键断裂的改性方式在高温下极易发生结构弛豫，300℃即出现明显性能衰退。而飞秒激光采用非线性电离机制（峰值功率密度>10^14 W/cm²），通过多光子吸收和雪崩电离直接重构玻璃网络，形成热力学更稳定的拓扑结构。

（2）时空维度精密控制
飞秒脉冲（10^-15秒量级）的极端时间压缩使热扩散长度<100nm，空间选择性较紫外技术提升2个量级。这种”冷加工”特性避免了传统热积累效应，在蓝宝石晶体（熔点2050℃）中实现了亚波长精度的晶格重构，形成Al-O八面体结构的稳定调制。

二、材料-工艺协同优化

（3）蓝宝石光纤适配性创新
采用edge-defined film-fed growth (EFG)法制备的单晶蓝宝石光纤，其[0001]晶向与飞秒激光诱导的周期性应力场形成定向耦合。实验显示，沿C轴刻写的光栅在1500℃下的热致波长漂移率仅为0.8 pm/℃，较石英光纤降低98%。

（4）飞秒激光参数优化
采用Bessel光束整形技术，在蓝宝石中产生长径比>1000:1的改性通道。通过调节脉冲能量（0.5-2μJ）、重复频率（200kHz-1MHz）和扫描速度（0.1-1mm/s），实现折射率调制深度Δn可达5×10^-3，较传统方法提升50倍。

三、结构稳定性的量子力学本质

（5）电子态重构机制
密度泛函理论计算表明，飞秒激光诱导的非平衡相变在蓝宝石中形成稳定的F2+色心（两个相邻氧空位捕获两个电子）。这种缺陷态在高温下仍保持1.8eV的激活能垒，1800℃时的热驰豫时间超过10^4小时。

（6）声子耦合抑制
超快加工形成的压缩应力场（约2GPa）使光栅区域的德拜温度提升至1200K，高温下声子辅助的缺陷迁移速率降低3个数量级。拉曼光谱证实，在1500℃老化后，特征峰半高宽仅增加0.3cm^-1，结构无序度保持稳定。

这种技术突破使蓝宝石光纤光栅在航空发动机燃烧室监测（1600℃）、核聚变装置第一壁诊断等极端场景中实现突破性应用。未来通过等离子体辅助飞秒加工等技术，有望将工作温度推向2000℃新极限，为深空探测器热防护系统提供革命性传感方案。
