疲劳破坏与静力破坏有什么区别

疲劳破坏与静力破坏是材料或结构在不同载荷作用下的两种主要破坏形式，其机理、过程和表现形式存在显著差异。以下是两者的对比分析：

1. 破坏机理

• 静力破坏（Static Failure）
  • 定义：在静载荷（恒定或缓慢增加的载荷）作用下，材料或结构因应力超过其极限强度（如抗拉强度、抗压强度）而发生的破坏。
  • 特点：一次性过载导致破坏，与时间无关。
  • 触发条件：应力达到材料的屈服强度（塑性材料）或抗拉强度（脆性材料）。
• 疲劳破坏（Fatigue Failure）
  • 定义：在交变载荷（周期性或随机变化的载荷）反复作用下，材料内部逐渐产生微裂纹并扩展，最终导致破坏。
  • 特点：破坏应力远低于材料的静强度极限，具有累积损伤特性，需经历一定循环次数（可能数百万次）。
  • 触发条件：应力幅值超过材料的疲劳极限（若存在），且循环次数足够多。

2. 应力水平

• 静力破坏：破坏时的应力水平较高，通常接近或超过材料的屈服强度或抗拉强度。
• 疲劳破坏：破坏时的应力水平较低，通常仅为静力强度的20%~50%，但需经历多次循环。

3. 破坏过程

• 静力破坏：
  • 塑性材料：先发生屈服（塑性变形），随后断裂。
  • 脆性材料：无明显塑性变形，直接断裂。
• 疲劳破坏：
  • 三阶段：裂纹萌生（应力集中处）→ 裂纹稳定扩展（疲劳条纹形成）→ 最终瞬断（剩余截面无法承受载荷）。
  • 断口特征：通常可见“贝壳纹”（疲劳辉纹）和最终脆性断裂区。

4. 破坏形态

• 静力破坏：

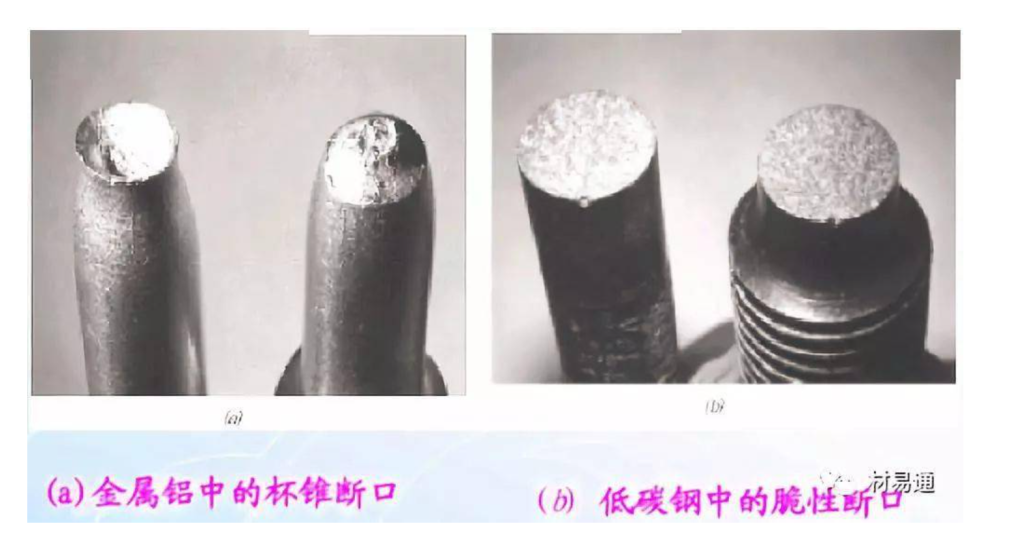

  • 断口较平整或呈韧性断裂特征（如杯锥状断口）。

• • 塑性材料可能伴随明显变形（如颈缩）。

• 疲劳破坏：

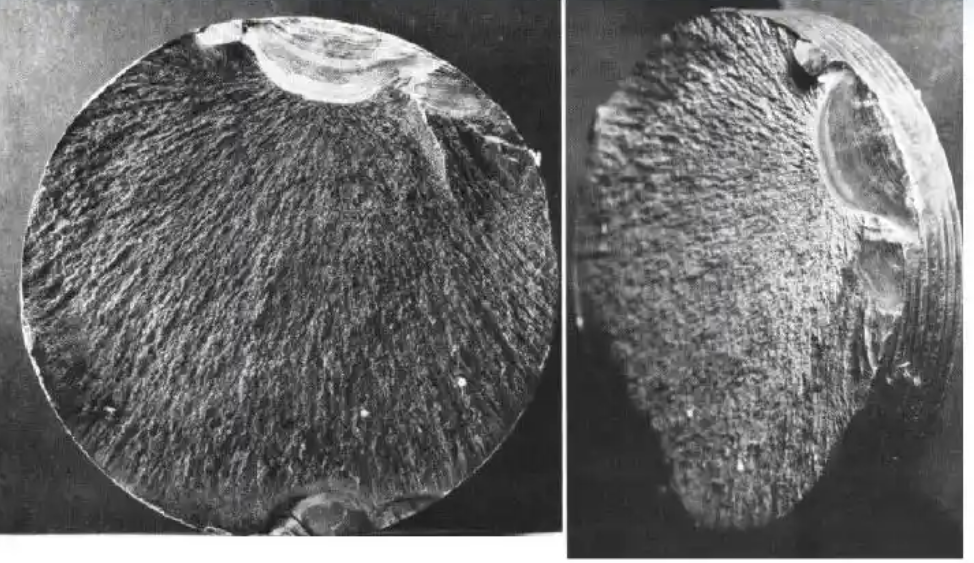

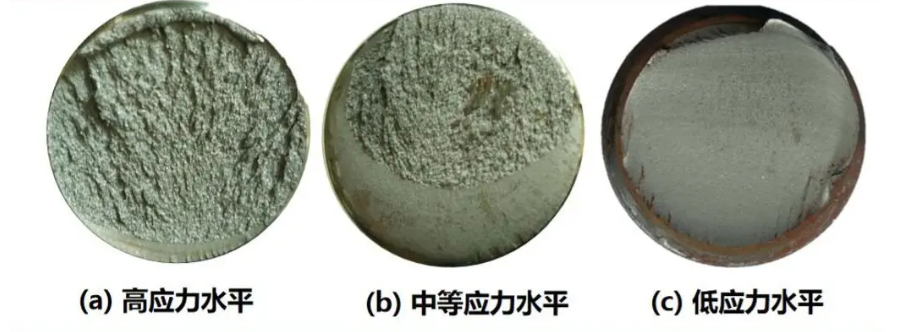

  • 断口分为疲劳源区、扩展区和瞬断区，扩展区可见贝壳状条纹。
  • 无明显宏观塑性变形，易被误判为脆性断裂。

5. 影响因素

• 静力破坏：主要取决于材料的强度、载荷大小及应力集中。
• 疲劳破坏：
  • 应力幅值、循环次数、应力比（最小应力/最大应力）。
  • 表面质量（划痕、缺口等应力集中源）、环境（腐蚀、温度）。
  • 材料本身的疲劳极限（如钢有明确疲劳极限，铝合金则无）。

6. 设计与预防

• 静力破坏：
  • 通过安全系数确保工作应力低于材料强度极限。
  • 关注材料的屈服强度、抗拉强度及韧性。
• 疲劳破坏：
  • 需进行疲劳寿命分析（如S-N曲线、断裂力学方法）。
  • 优化设计以减少应力集中（如圆角过渡、表面抛光）。
  • 选择高疲劳强度材料，或通过表面处理（喷丸、渗碳）提升抗疲劳性能。

7. 典型应用场景

• 静力破坏：桥梁坍塌（超载）、建筑结构瞬时过载、一次性冲击载荷。
• 疲劳破坏：机械传动轴、飞机起落架、轨道钢轨、发动机叶片等承受循环载荷的部件。

总结

核心区别：静力破坏是“一次过载”导致，而疲劳破坏是“低应力多次累积损伤”的结果。在工程中，疲劳破坏更具隐蔽性，需特别关注长期服役结构的安全性。
