三维拖电实验水槽

产品概述：​​
三维拖电实验水槽是一款专为海洋动力学及相关领域研究设计的现代化、模块化实验系统。该系统以高精度水槽为核心，集成了先进的拖曳控制、分层流体生成、高精度流场测量及定制化模型接口，为科研人员与工程师提供了一个强大且灵活的物理模拟研究环境，致力于揭示复杂海洋流动现象的物理机制。

​核心实验能力与用途：​​
该实验平台聚焦于模拟和观测关键海洋流体动力学现象，助力前沿研究与工程设计验证。其主要应用方向包括：

1. 死水现象模拟实验：​​ 精确模拟与测量船体低速航行时的“死水”阻力异常现象，探究船型优化、能源效率提升的有效途径。

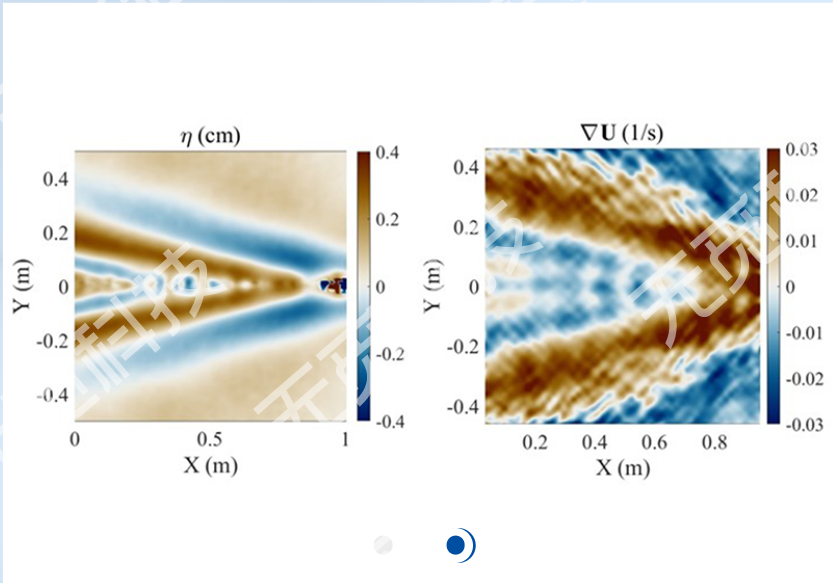

2. ​船行Kelvin尾迹实验：​​ 高分辨率观测船舶航行诱发的表面Kelvin波系统（横波与散波），研究其演化规律、能量耗散以及与航行性能、海洋环境背景流的相互影响。
3. 潜艇阻力实验：​​ 精确测量不同潜深、航速下潜艇模型所受的总阻力及其成分（摩擦阻力、形状阻力、诱导阻力），为潜艇减阻设计、声学性能优化提供关键实验数据与表面压力分布分析。
4. ​内波与结构物相互作用实验：​​ 利用独特的双缸供水系统，在受控条件下模拟稳定的分层流体环境（如温跃层、盐跃层），定量研究不同结构物（海底工程结构、水下滑翔机、潜器等）与内波的相互作用、诱发载荷、尾迹特征及涡旋结构，评估其对结构稳定性和航行安全的影响。
5. 多样化拖曳实验：​​ 支持各类水下模型（如水下航行器、立管、海洋能装置部件等）的阻力、升力、稳定性以及涡激振动等测试，验证理论模型和数值模拟结果。

设备参数:
系统主要包括水槽主体、拖曳系统、供水系统、测量系统、实验模型等。

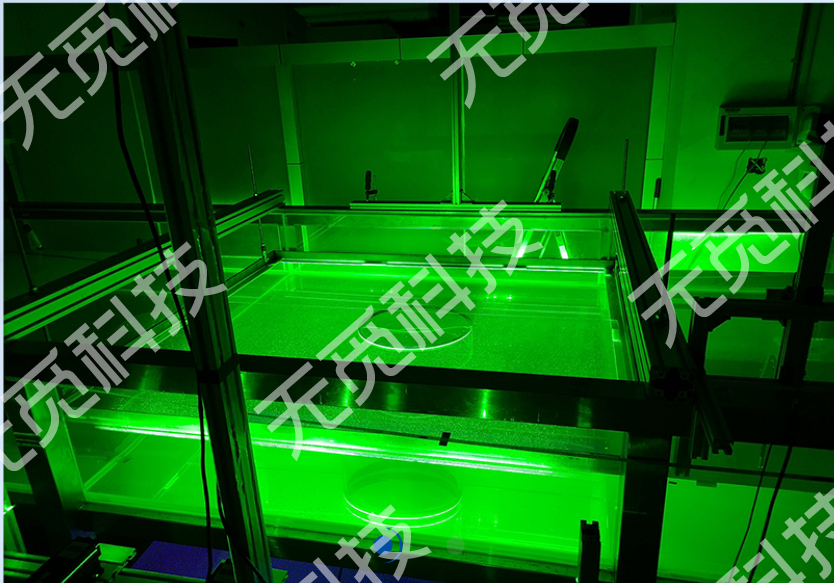

1. 水槽主体：实验水槽长5m，系统宽1.5m，高1.5m，玻璃水槽长4.5m，宽1.5m，高0.5m，水槽采用不锈钢支撑，底部预留仪器放置孔。
2. 拖曳系统：电动控制，拖曳行程3米，拖曳深度范围0-300mm可调；拖曳速度0-1m/s连续可调。
3. 供水系统：定制双缸系统，可产生两层不同密度的流体。
4. 测量系统：包含水平PIV测量系统、数字纹影测量系统等，可对流场进行高时空分辨率流速及密度扰动观测，并结合分析系统进行流场散度、旋度、剪切应力及密度扰动等数据分析。
5. 实验模型：定制实验模型，如：船体模型、潜艇模型等。

核心优势与价值：​​

1. 模块化与可定制：​​ 从水槽尺寸、拖曳范围到实验模型，均可根据用户的具体研究需求和场地条件进行灵活定制。
2. ​分层流体生成能力：​​ 专业双缸系统提供无与伦比的内波实验条件，满足物理海洋学、深海工程等前沿研究需求。
3. 高时空分辨率测量：​​ 同时配备PIV（速度场）和纹影（密度场）两大主流光学测量技术，实现流场-密度场同步高精度捕获。
4. ​数据驱动研究：​​ 强大专业的分析平台将实验数据转化为具有物理意义的流体力学参量，深化对复杂流动现象的理解。
5. 工程验证平台：​​ 为船舶、潜艇、海洋能、水下航行器、海洋结构物等领域的理论模型与数值模拟提供关键物理验证手段。
6. 科研支撑平台：​​ 是高校、科研院所进行海洋动力学、流体力学、物理海洋学、海洋工程等领域基础研究和应用研究的高效工具。

​典型使用场景：​​

1. 国家级/省部级重点海洋实验室、水动力学实验室核心研究设备。
2. 涉海高等院校（船舶与海洋工程、流体力学、物理海洋学等专业）研究生创新实验平台与科研支撑平台。
3. 船舶设计院所、研究所，用于船型优化、能效评估和新概念船型验证。
4. 潜艇设计及水下装备研发单位，进行潜航器水动力性能测试、声学特征优化。
5. 海洋工程公司，研究水下结构物（平台、立管）与洋流/内波的相互作用，评估结构安全。
6. 海洋能装置开发商，进行水轮机/能量俘获器流体动力学性能及流固耦合验证。
7. 深远海装备与作业技术研发机构。

※设备尺寸、拖曳范围、实验模型均可根据需求定制。
